图中漏标的尺寸共有（    ）

某校学生统计了相关报道后发现，瓦斯爆炸对于矿井下作业的矿工来说是一个巨大的威胁。于是该同学准备设计一个瓦斯自动检测报警装置来解决这个问题。在开始设计之前，需要进一步明确需要研究的问题。下列不需要明确的问题是（    ）

以下关于用指针式多用电表测量元器件的说法正确的是（  ）

如图所示是某模型的俯视图，以下与之对应的模型是（    ）

俯视图

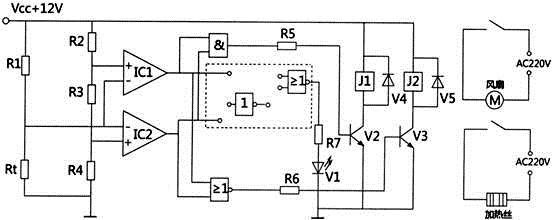

如图所示是某孵化装置的温度控制电路。Rt是负温度系数热敏电阻，该电路将孵化器的温度控制在37℃－39℃之间，当温度超过39℃时，启动风扇即时降温，当温度低于37℃时，启动加热器即时加热。电路中IC1和IC2为比较器，当V+>V－时输出高电平，当V+<V－时输出低电平。请根据要求完成下列各题。

小通要利用废旧轮滑鞋上的四个轮子（如图a）制作万向轮，安装到小木凳（如图b）的四个凳脚上。轮子直径φ50mm，厚20mm，中心孔的直径φ5mm，凳脚的截面为50mm×40mm的矩形。

请设计一个轮子和凳脚的连接件，设计要求如下：

A.安装后的轮子能前进后退，和凳脚之间可360°旋转；

B.轮子和凳脚连接牢固可靠，可承受一定的压力；

C.结构简单，操作方便。

1.如图a所示的孔明锁由三根木条采用榫卯结构连接而成，其中木条1和木条2的结构如图b所示，将木条3穿过木条1并和木条2的腰孔紧贴，最后将木条2往下一拉，就形成图a的孔明锁，则木条3的结构合理的是（  ）

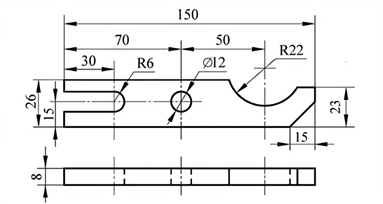

通用技术实践课上，小民用大小合适，厚度为2mm的钢板加工如图所示的零件。请根据图及描述完成下面小题。

如图所示是一款定时插座。根据用户设定的工作时间，插座能自动切断电源，定时通电工作时，能实时显示通电剩余时间。以下对该插座的评价中不恰当的是（ ）

高架桥大多设计有雨水回收系统，可以将回收的雨水处理后，用于浇灌树木、草坪，从而节约了水资源。关于该系统的设计不需要考虑的是(

如图所示是一款新型门锁，采用凹面设计，外围有一圈荧光环，方便用户找到门锁并将钥匙顺着凹面插入锁孔。从人机关系的角度分析，凹面和荧光环的设计主要是为了（  ）

《中华人民共和国专利法》第二十五条规定：“对下列各项，不授予专利权：1.科学发现；2.智力括动的规则和方法；3.疾病的诊断和治疗方法；4.动物和植物品种；5.有原子核变换方法获得的物质。对上款第4项所列产品的生产方法，可以依照规定授予专利权。”；对违反国家法律、社会公德者妨害公共利益的发明创造，不授予专利权。下列可以授予专利权的是（   ）

老肖从日本带回了一个原装微波炉，因三相插头太大，插不进家里的国产三相插座，这一设计违反了设计（    ）原则？

专利权使专利所有者终生对其专利技术和产品有垄断性。

铁制品容易生锈。请你设计一个试验方案来较铁在不同环境下的锈蚀情况，并提出一些保护铁制品的方法。

如图所示的盲人导购器由指环和耳机两部分组成，指环上有扫描仪，能获取商品名称，保质期信息，并由耳机发出相应的语音信息。从人际关系的角度看，该设计主要考虑到（   ）

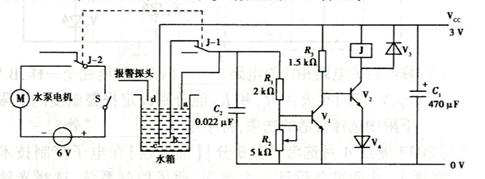

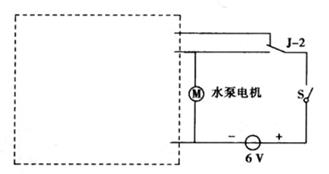

【加试题】如图所示是水箱水位闭环控制系统电路图。a、b、c三个水位探头（用粗铜电线制作）放置在水箱的不同位置。工作时合上水泵电源开关S，当水位下降至b以下时，水泵向水箱注水，当水位升至a时，水泵即停止注水。请完成以下各题：

下列关于自动驾驶汽车的说法中，不恰当的是 (     )

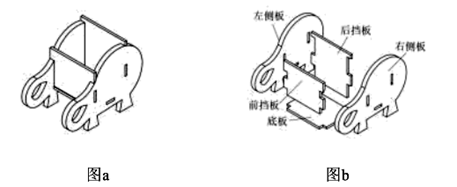

很多同学的教材、笔记本、练习册凌乱地堆在课桌上，请根据所学知识，设计一个便携式木质书架，便于同学们收纳书本等学习资料。

系统的“最优化”是一劳永逸的。
