下图所示是某厂电话机的生产流程。根据该流程图，下列说法错误的是（）

A . “手柄装配”和“主机装配”环节是并行的 B . 为了保证质量可以在“包装入库”前再加一个“抽样检测”环节 C . “维修”后可直接进入“外观检查”环节 D . 流程图中没有说明外观检查不合格的产品该如何处理

以下有关指针式多用电表及锡焊的相关说法正确的是（）

A . 用多用电表测试电阻焊接在焊盘上的两焊点，指针偏向最右侧，说明可能虚焊 B . 用多用电表测得NPN型三极管各电极对地电位分别是：集电极电位U_c＝5.5V，基极电位U_b＝5.9V，发射极电位U_e＝5.2V，该三极管处于放大状态 C . 为了使测量值比较准确，应该用两只手分别将两支表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好 D . 手工焊接电路时，一般应遵循先焊接小型元器件，再焊接大型元器件的顺序

舟山跨海大桥于2009年12月25日正式通车，大桥建成后，使舟山更紧密地融入长三角经济圈。大桥设计要求最大能抗17级超强台风，最大通航等级为5万吨级，使用年限为100年。在大桥施工时为了保证质量、缩短工期、降低成本，需要对工程进行优化。下列属于影响系统优化的因素是（）

A . 抗台风等级 B . 最大通航等级 C . 工程项目的管理水平 D . 使用年限

如图所示是衣柜抽屉的拉手和该拉手拉环的主视图，这是一款明装暗拉手，且免开槽安装，省空间，选用铝合金材料制作。请回答小题

（1）图中漏标的尺寸共有（）

A . 3 处 B . 4 处 C . 5 处 D . 6 处
（2）选用2mm厚的钢板加工该拉环，下列加工工具选择不合理的是（）

A . 划线：划针、钢直尺、划规和样冲 B . 钻孔：麻花钻和手钳 C . 锯割：手锯和台虎钳 D . 锉削：圆锉和台虎钳
（3）加工该拉环过程中，对于操作工艺描述正确的是（）

A . 为了防止伤害到手，在台钻上钻孔时需要戴手套 B . 为了方便操作，我们应该将加工部件夹持到台虎钳的右侧，锯割线垂直于地面 C . 锉削时，在锉刀上和工件上留下的锉屑都可以用钢丝刷去刷 D . 加工过程可以是：划线→钻孔→锯割→锉削

炎热的夏季，幼龄儿童被粗心父母遗忘在汽车内，因为高温和缺氧陷入昏迷乃至死亡的惨剧频发。小明想要设计一个座椅压力检测装置，当车门被锁后检测到座椅上坐着小孩会发出报警声，以此防止幼童被热死车内的悲剧再度发生．在设计制件过程中小明受了各种主客观条件的限制．以下不属于限制条件的是（）

A . 设计制作该装置的资金 B . 小明的设计能力和技术水平 C . 解决该问题能够投入的时间 D . 车锁远程开车门的灵敏程度

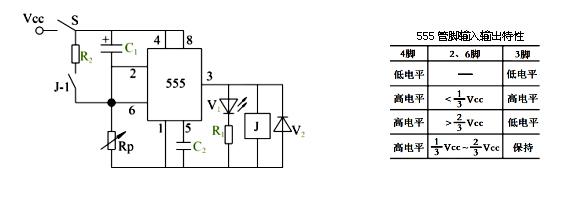

如图所示的电路，开关S为电源开关，继电器J控制常开触点开关J-1。555芯片的下列分析中不正确的是（）

A . 增大Rp的阻值，会延长电容C1放电的时间 B . V2反接，V1还能正常发光，但继电器不能吸合 C . 电路图中V2的作用是为了保护555芯片 D . 继电器能正常吸合释放，但发光管V1不亮，可能原因是电阻R1过大

数字集成逻辑电路有多种类型，最常用的有TTL和CMOS两种，它们各有优缺点，适用于不同的场合中。下列不是TTL电路的优点的是（）

A . 速度快 B . 允许负载流过的电流较大 C . 功耗低 D . 抗静电能力强

麦克斯韦发现的电磁波传播规律，只是为信息传播技术的实现，提供了可能性。但并不能告诉人们如何创造信息传播技术。以下关于科学和技术的说法不正确的是（）。

A . 科学和技术是两个不同的知识领域 B . 科学和技术的目的都是为了利用和改造自然 C . 现代科学和技术的关系越来越密切 D . 技术的文明历史要远早于科学的文明历史

如图所示电路中D1、D2、V1均为硅管，V1工作在开关状态，下列对V_F的分析不正确的是（）

A . V_A=5v，V_B=0v，则V_F高电位5v B . V_A=0v，V_B=0v，则V_F高电位5v C . V_A=0v，V_B=5v，则V_F低电位0.3v D . V_A=5v，V_B=5v，则V_F低电位0.3v

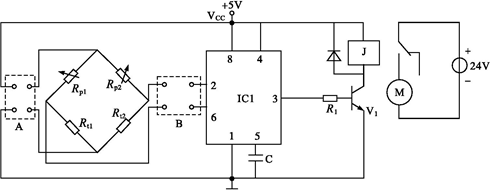

【加试题】如图a所示为恒温电子控制系统，当温度高于40℃时开始启动风扇降温，达到或低于20℃时停止降温，将温度控制在下限20℃和上限40℃之间。集成电路IC1的输入输出关系如图b所示，M为风扇电机。请完成以下任务:

图a

555电路输入与输出的逻辑关系表
2脚	6脚	3脚
< $\text{[math]}$ Vcc	< $\text{[math]}$ Vcc	1
> $\text{[math]}$ Vcc	> $\text{[math]}$ Vcc	0
> $\text{[math]}$ Vcc	< $\text{[math]}$ Vcc	保持

图b

（1） R_t1和R_t2均为负温度系数热敏电阻，分别用于检测上限温度和下限温度。R_p1和R_p2均为可调电阻，分别用于调节上限温度和下限温度的设定值。请在图a虚线框A和B中将电路补充完整，以实现电路功能。
（2）在40℃时，R_t1与R_p1的阻值之比应为(在“①1∶2；②2∶1；③3∶2；④3∶1”中选择正确的选项，将序号填写在横线处)。
（3）电路搭接好后，三极管V₁导通，但继电器不能顺利吸合，可通过调节或更换(在“①R_t1；②R_t2；③R_p1；④R_p2；⑤R₁”中选择正确的选项，将序号填写在横线处)进行改进，以实现继电器吸合；且调节或更换的电阻的阻值应(在“①增大；②减小”中选择正确的选项，将序号填写在横线处)。
（4）电路正常工作后，发现在30℃时V₁不导通，继电器不吸合，可知此时温度的变化趋势是(在“①从下限升高到上限；②从上限降低到下限；③无法确定”中选择正确的选项，将序号填写在横线处)。

从技术角度看，人类进步与发展的过程就是不断发现问题，不断进行设计，从而解决问题的过程。

下列电子元器件在电路中用不到的是（）

A .

B .

C .

D .

如图所示的千斤顶，转动螺杆能够把汽车顶起。在顶起过程中，螺杆的主要受力及变形形式为（）

A . 受拉、受剪切 B . 受压、受弯曲 C . 受拉、受扭转 D . 受压、受剪切

如图所示为一个提篮，其把手与篮筐之间采用螺栓螺母连接。通过改变篮筐连接部位的形状，实现拎起提篮不晃动，放下可翻倒把手(无需将螺栓螺母从把手中拧出)的功能。以下篮筐连接部位修改方案不合理的是（）

A .

B .

C .

D .

如图所示是一种雷达天线仰角调整机构的示意图，雷达可以在电机的带动下调整其仰角大小。当电机从图示位置绕电机轴沿着顺时针方向旋转时，下列分析正确的是（）

A . 杆1和电机轴为铰连接 B . 杆1和杆2，杆2和杆3之间均为铰连接 C . 杆1受弯曲，杆2受拉，杆3受弯曲，雷达仰角θ变小 D . 杆1受弯曲，杆2受压，杆3受弯曲，雷达仰角θ变大

如图所示是ABLT-lA轴承寿命试验机，该试验机主要用于滚动轴承疲劳寿命快速试验。试验过程为：自动稳压加载，试验轴承外圈温度，试验时间（精确到 0.1小时）自动累计显示，直到轴承疲劳剥落自动停机，用计算机控制并将试验结果自动打印、分析。该试验机采用的试验方法为（）

A . 虚拟试验法 B . 模拟试验法 C . 强化试验法 D . 优选试验法

将一块方形金属材料（左图）加工成如图所示（右图）的零件，下列关于该零件的加工流程，正确的是（）

A . 划线→钻孔→锉削→锯割→表面抛光 B . 划线→钻孔→表面抛光→锯割→锉削 C . 划线→钻孔→锯割→锉削→表面抛光 D . 表面抛光→划线→钻孔→锯割→锉削

强化试验法也称破坏性试验法，要检查该产品的优劣，就必须超载荷地对该产品进行试验和选择恶劣工作条件去对该产品进行试验。以下事例属于强化试验法的是( )

A . 国外引进的新蔬菜品种在本地大面积种植前开辟试验田试种 B . 在购物车车筐内放置重物，并逐渐增加重量致车筐变形 C . 利用计算机技术对产品的机械性能进行仿真试验 D . 赛车轮胎供应商经多次试验，通过对比采用抓地性能强的车胎

如图所示是一个新型插座，利用电视机遥控器可以控制插座的开关，打开电视机可以同时打开插座电源，关闭电视机的同时也会切断插座上所有电器的电源。关于该插座的描述，错误的是（）

A . 可以利用电视遥控器进行总开关控制，体现了实用原则 B . 关电视机的同时也切断了插座上所有电器电源，节省了待机电能，体现了可持续发展原则 C . 来自潜艇的灵感，出自名家的设计体现了美观原则 D . 造型跟普通插座有很大区别，没有遵守技术规范原则

一般地，产品说明书的结构由，和组成。
