高中通用技术：

高中通用技术

如图所示是一个支撑结构已损坏的地球仪，其由球体、环形钢和金属圆柱接头组成。下方的金属圆柱接头直径为18mm，接头长为42mm。请你设计地球仪的支撑结构，设计要求为：

a．支撑结构与球体下方圆柱接头之间的连接牢固可靠；

b．地球仪高度可调，调整幅度为300mm，且调节方便；

c．地球仪摆放在桌上，稳定性好，不易翻倒。

根据要求，完成以下任务：

（1） ①画出地球仪支撑结构的设计草图（支撑结构可由多个构件组成，必要时可用文字说明）。②标注支撑结构的重要尺寸。
（2）下列几种类型的紧固件，其中能将金属圆柱接头与支撑结构固定且方便调节的是。

A . 自攻螺钉 B . 元宝螺栓 C . 膨胀螺栓 D . 铆钉
（3）支撑结构与球体组装后，为了检验其是否达到设计要求，以下试验不合理的是。

A . 将整体结构倾斜一定角度，测试其稳定性 B . 拧紧紧固件，检测球体与支撑架的连接强度 C . 转动球体，观察球体与环形钢之间的转动是否良好

我国自主研制并拥有知识产权的“飞天”航天服具有防辐射、防紫外线、抗骤冷、骤热的功能。这主要体现了人机关系中的哪些目标（）

A . 高效健康舒适 B . 高效舒适安全 C . 高效健康安全 D . 健康舒适安全

如图所示是一款懒人手机支架上的夹持结构，箭头所指的材料采用硬质塑料制成，为了使夹持更牢固不滑动，在箭头所指构件的下表面贴上的材料最合适的是( )

A . 木板 B . 钢板 C . 亚克力板 D . 橡胶垫

如图所示左边为多功能挖瓢勺，由挖瓢器与去皮器组成，不仅方便去籽，而且可以在挖瓢的同时，将果肉切条、去皮。材质为食品级pp，适用于哈密瓜、西瓜、芒果等多种水果。下列关于该产品设计的说法中，不正确的是（）

图片_x0020_28

A . 材质为食品级pp，实现了人机关系的健康目标 B . 挖瓢勺底部有透气小孔，不粘果肉，体现了设计的实用原则 C . 挖瓢器长短主要考虑人的静态尺寸 D . 挖瓢勺手柄光滑圆润，实现了人机关系的安全目标

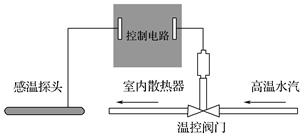

在我国北方地区，大多采用集中供暖的方式提供高温水汽入户。如图是暖气恒温控制系统的示意图，各家庭在采暖季节需要依据各户的要求设定室内温度，控制电路就会利用感温元件来控制进汽阀门闭合的大小，调节合适的热水流入室内散热器，直到室内空气被加热到设定的温度值时关闭阀门，热水就不再流入散热器，室内空气不再被加热。待室内温度下降时再次开始加热过程，由此循环达到恒温的目的，则温控阀门属于该控制系统的(　　)

A . 反馈元件 B . 输入元件 C . 执行器 D . 控制器

如图所示是小明在电子控制技术实践课上设计的光控灯电路，当光线强时，发光二极管亮。以下关于该电路的分析和判断中正确的是（）

A . 将电路中的开关断开，用黑表笔接光敏二极管正极，红表笔接负极，光照弱时，测得电阻值很大，光照强时，测得电阻值很小 B . 电路中的电容为电解电容，容量为10uF，该电容上标有106三位数字 C . 电路中的两个三极管等效为一个PNP三极管 D . 将Rp调小，则需要更强的光线才能触发灯亮

10.如图所示为美利达公爵700，是美利达公司开发的一款山地车，全车架采用了美利达专利技术——TFS仿液压成型车架，车架更轻，强度更大，为以后的升级提供了不少空间，27s变速套件，在骑行中使变速更准更快；刹车系统采用油压碟刹，刹车更轻更灵敏。下列有关山地自行车的说法不恰当的是( )

A . TFS仿液压成型车架，车架更轻，强度更大，体现了可持续发展理念 B . 27s变速套件，在骑行中使变速更准更快，实现了高效目标 C . 刹车系统采用油压碟刹，刹车更轻更灵敏，更好的满足了安全目标 D . 坐垫的高度和大小考虑了人的静态尺寸

如图所示是一款骨传导耳机，下列对该骨传导耳机的评价中，不恰当的是( )

A . 不入耳干净卫生但价格非常高，体现了技术的两面性 B . 相对于传统耳机，声波直接通过骨头传至听神经，符合设计的创新原则 C . 一体机身八级防水，适用于水下佩戴，符合设计的实用原则 D . 钛合金材质的耳机框架贴合耳部轮廓，满足了人的生理需求

如图所示是2012年伦敦奥运会中国运动员的领奖服，其所用的环保再生面料不仅可以防水，还可以调节人体和服装之间的微气候，雨天穿着仍然感觉干爽和温暖。面料可以降解，每吨再生纱线可以节约6吨石油。下列关于该面料的说法中不恰当的是( )

A . 可降解体现了对自然保护的理念 B . 可降解消除了技术的负面作用 C . 可以调节微气候体现了以人为本的理念 D . 可再生符合可持续发展原则

以下连接方法或连接件中，不能用于铁块之间连接的是（）

A . 膨胀螺栓

B . 六角螺栓

C . 铆钉

D . 电焊

在金属材料上钻孔时，为了安全考虑，必须戴手套。

下列活动中属于技术发明、可以申请知识产权保护的是( )

A . 钱学森创建了工程控制论 B . 居里夫人发现了钋和镭两种元素 C . 牛顿发现了万有引力 D . 马晓光发明的数字五笔中文输入系统

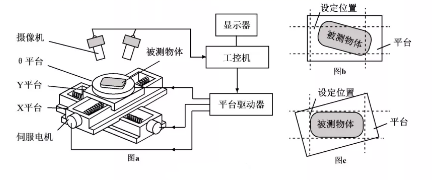

如图a所示是某自动对位控制系统的示意图。其工作过程：摄像机连续获取被测物体的实时位置信息（如图b所示），工控机将接收到的位置信息不断与设定位置进行比较，计算出被测物体的偏移值，控制平台驱动器驱动平台移动和转动，使被测物体运动到设定位置（如图c所示）。

（1）关于该自动对位控制系统，下列分析中不恰当的是（）

A . 具有自动对位功能，体现了系统的目的性 B . 摄像机长期使用后清晰度隆低，体现了系统的动态性 C . X、Y平台的移动精度会影响平台的定位精度，体现了系统的相关性 D . 可应用于印刷、电子加工等行业，体现了系统的整体性
（2）下列关于该自动对位控制系统分析中正确的是（）

A . 控制量是被测物体的偏移值 B . 该系统属于闭环控制系统 C . 摄取像机用来获取输入量 D . 被控量是设定位置

材质相同，截面粗细不同的两个杆件，在相同的拉力作用下，遭受破坏的程度不一样，细截面的杆件先被破坏，原因是（）。

A . 截面越大，杆件的内力越大 B . 截面越小，杆件的内力越小 C . 截面越大，杆件单位面积承受的应力越大 D . 截面越小，杆件单位面积承受的应力越大

如图所示为一个能通过电机转动带动电机转盘转动，从而使滑杆左右滑动的结构，现缺少一个连杆连接滑杆、电机转盘连接点、固定点的连接件。下列关于该连杆的结构，最合理的是（）

A .

B .

C .

D .

【加试题】佳明同学设计了一款如图所示的光控灯电路，当光线暗时，发现发光二极管D1不亮，此时用万用表测得U_ab=1.8V，则三极管Ⅴ工作状态为（）

A . 截止状态 B . 放大状态 C . 饱和状态 D . 无法判断

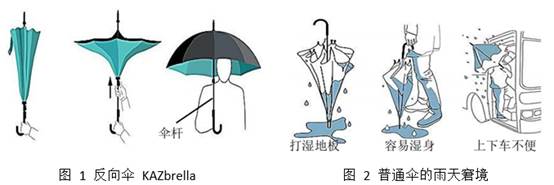

如图1所示是英国设计师 Jenan Kazim创新设计的反向伞，由于它采用了“Inside Out”的设计，解决了普通雨伞在使用中存在的一些问题。

请根据描述回答以下问题：

（1）设计师Jenan Kazim发现问题的途径是（在 A .收集和分析信息；B .观察日常生活；C .技术研究与技术试验中选择合适的选项，将序号填入横线处）；
（2）如图1所示，设计伞杆的高度尺寸时，主要是考虑人的（在A.动态尺寸；B.静态尺寸中选择合适的选项，将序号填入横线处）；
（3）雨伞伞杆的制作材料宜选用（在 A .钢；B .铜；C .铝合金中选择合适的选项，将序号填入横线处）；
（4）设计过程可以用流程图来表示。下列能较合理的反映反向伞设计过程的流程图是。

A . B . C . D .
