（1） 根据题中所述，将路灯控制系统方框图补充完整。

① ② ③

（2） 晚上，孙丽用台灯(白炽灯)代替路灯对控制装置进行技术试验。当关闭室内其他照明用具时，台灯亮起。将控制装置靠近台灯，灯泡的光线直接照射到光敏电阻上，则出现的现象是     ；(填选项前的字母)

（3） 第(2)小题中灯泡的光线影响了正常的控制，对该控制系统来说这属于。

（1） 技术试验过程中，小明通过往尿布上倒水模拟尿湿过程，发现扬声器一直不响，可能的原因是（在“A .探头间短路；B .R3 虚焊；C .V1 的集电极和发射极间击穿”中选择合适的选项，将序号填入横线处）；

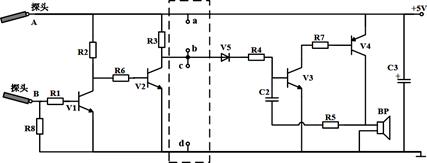

（2） 在调试过程中，小明发现刚倒一点水报警器就开始发出声音。小明认为这么快就发出响声有可能会吓到宝宝，解决方案是在图 2 虚线框中的，增加延时功能，使小宝宝有足够的时间撒完尿，再过一段时间才报警。（在“A .a、b之间接入一个电阻；B .c、d之间接入一个瓷片电容器；C .a、b之间接入一个电感；D .c、d之间接入一个电解电容器”中选择一个最合适的选项，将序号填入横线处）；

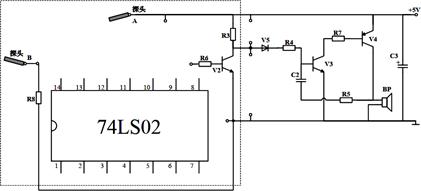

（3） 小明在调试电路时，发现三极管V1坏了，想用已有的一个集成芯片（74LS02）中的一个逻辑门临时代替V1，实现相同的功能。请你帮助小明在图3虚线框中将该电路补画完整。

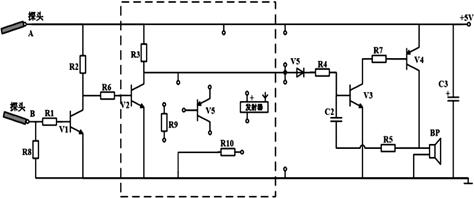

（4） 为了让白天在外上班的父母及时知道小宝宝的“尿不湿”状态及有没有及时更换，小明想在调试好的电路上增加一个微型无线发射器，当报警器发出报警声的同时，无线发射器会将信号发送到宝宝父母的手机app上。已知无线发射器的工作电压大约为4.5V，请你利用图4虚线框中给定的元器件，帮小明设计该无线发射器的驱动电路，并在虚线框中合适的接线端连线（要求：三极管V5导通时能进入饱和状态）。

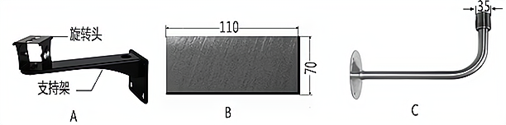

（1） 关于图中各个尺寸的分析，设计时主要考虑的因素与其他两个不同的是（在A .图（a）85cm；B .图（b）100cm；C .图（c）150cm中选择合适的选项，将序号填写在横线处）；

（2） 图（b）所示的拉手采用四只膨胀螺钉固定在墙体上，在使用中发现拉手与墙体的连接发生松动，下列选项中选择能够增强连接强度的措施是、（在A .增加拉手安装板的厚度；B .增加拉手安装板的面积；C .选用更长的膨胀螺钉；D .选用直径更大的膨胀螺钉中选择合适的选项，将序号填写在横线处）。

（3） ①图b中的扶手功能单一，小明想改进扶手的设计,使之安装在马桶两侧的墙体上,既可用作拉手，又能助力使用者站立起来。请你帮助小明画出改进后的一侧扶手设计草图。设计要求如下：

A.扶手采用膨胀螺栓安装在马桶两侧的墙体上，不用时可旋转至靠墙放置；

B.扶手既可在水平方向用力作拉手，又能助力使用者站起来；

C.结构简单，操作方便，不影响轮椅的活动范围；

D.扶手主要材料选用钢材，辅材自选。

②在设计草图上标注扶手的相关尺寸。

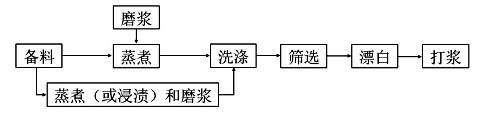

（1） 从系统结构和优化角度分析，下列说法中不合理的是（  ）

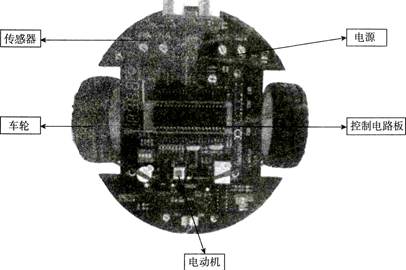

（2） 下列有关该控制系统说法正确的是（  ）

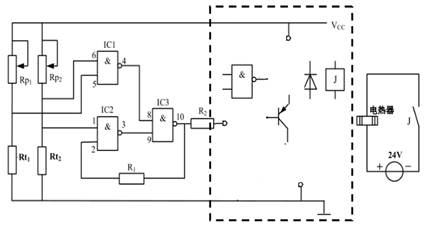

（1） 热敏电阻值随温度变化的规律与           相似（从 A；B；C；D 中选择合适的选项，将序号填在横线处）；

（2） 当温度低于 40℃时，4 脚输出（从 A . 低电平；B . 高电平中选择合适的选项，将序号填在横线处）；

（3） 使用一段时间后，电路出现继电器 50℃时频繁跳动，其故障原因可能（从 A . V1断路；B . V1短路；C . R1断路；D . R2断路中选择合适的选项，将序号填在横线处）；

（4） 在使用中，小明打算把上限温度从 50℃调整到 60℃，小明应该（从 A . 调大Rp1；B . 调小Rp1；C . 调大Rp2；D . 调小Rp2中选择合适的选项，将序号填在横线处）；

（5） 小明在使用中发现三极管V1损坏，由于手头只有同类型的PNP型三极管。小明想用该三极管替换，以实现原来电路功能。电路中四二输入TTL集成门电路还有1个与非门没有使用，请你在虚线框内选择合适的元件，并用共发射极放大电路帮小明连接好电路。
