如图a所示的榫卯结构，构件1的结构如图b所示。下列构件2的设计方案中正确的是( )

A .

B .

C .

D .

一款专在沙滩上使用的垃圾桶，采用鱼尾型仿生形态设计，既方便插进沙土里，避免被海风刮倒，又方便移动。下列说法错误的是（）。

A . 问题来源生活，设计是解决问题的重要途径 B . 该产品实用性好，使用方便 C . 该产品结构新颖、独特，稳定性好 D . 未用环保材料制作，不算创新设计

三视图中的主视图要能准确反映物体的主要形体特征。以下视图中最适合做主视图的是（）

A .

B .

C .

D .

小明发现电焊工师傅在焊接两截钢管时会出现钢管对不准的情况，于是他想到利用角钢和方管制作一个定位器来解决这个问题。请完成以下任务：

（1）以下所示工具，在划线时肯定不需要的是、(在下列选项中选择合适的选项，将序号填入下划线处)。
A.

B.

C.

D.
（2）小明利用图1所示的角钢和方管制作图2所示的定位器，合理的加工流程为：A→→B→→D(在“A .划线；B .锉削；C .钻孔；D .攻丝；E .锯割"中选择合适的选项，将序号填入下划线处)。
（3）为了让焊接时固定器更好地固定被焊的钢管，图2所示的孔为螺纹孔，可以使用或来固定钢管(在“A .铆钉；B .手拧螺丝；C .螺栓；D .销钉”中选择合适的选项，将序号填入下划线处)。

【加试题】如图a所示为利用JN6201设计的门铃电路，当合上开关S1、按下电键SW1时，喇叭SP发出声音，松开电键，喇叭停止发声。资料查阅：已知JN6201在第1脚输入高电平时，第9脚输出低电平，第10脚输出脉冲信号。

（1）当合上开关S1、按下电键SW1时，JN6201的1脚输入为电平(在①高；②低；③不确定中选择合适的一项，将序号填在横线处)；
（2）如图b所示的光控报警电路，当光线变暗时，SP会发出声音，提醒光线的变化。现想为该电路添加以下功能：当光线变暗时，SP会发出声音，并在⑨脚点亮发光二极管LED。请完成电路的设计，在虚线框内选择正确的元器件完成连线。

图b
（3）在此基础上，现又想设计一个由光线控制的路灯电路c，当光线变暗时，通过6201的管脚9控制三极管，从而控制继电器的常开触点来控制路灯的亮灭。请选择正确的虚线框完成电路的正确连线。

图c
（4）在测试中发现光线很暗时路灯还没有点亮，其它元器件都正常。现要对电路重新调试，，直至路灯点亮为止(在①减小Rg；②增大Rg；③Rp向上滑；④Rp向下滑中选择合适的一项，将序号填在横线处)。

下列是某零件的三视图，请将它的三视图补充完整，并在左视图中标出零件上部凹槽的宽度，已知该零件上部凹槽的宽度为1cm（保留作图痕迹）。

请补全三视图中所缺的三条图线

结构是指事物的各个组成部分之间的有序搭配和排列。世界上任何事物都存在结构，结构多种多样且决定着事物存在的性质。

【加试题】请补全三视图中所缺的线条。

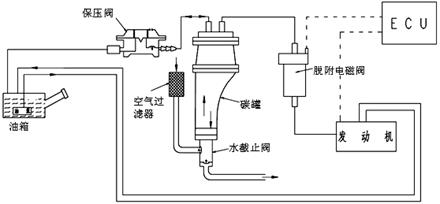

如图所示为汽车燃油蒸汽控制系统示意图，其工作原理描述如下：电脑ECU根据发动机的水温、转速、节气门开度等运行参数，通过控制电磁阀的开、闭来实现汽车燃油蒸汽的控制。在发动机停机或怠速运转时，电磁阀关闭，从油箱中逸出的燃油蒸气被炭罐中的活性炭吸收。当发动机以中、高速运转时，电磁阀开启，储存在炭罐内的汽油蒸汽经过真空软管后被吸入发动机。下列关于该控制系统说法正确的是（）

A . 输出量是电磁阀的开闭 B . 控制器是ECU C . 该控制系统存在反馈装置 D . 执行器是发动机

请补全三视图中所缺的三条线

小明要为听觉障碍者的住所设计一个门铃控制系统，当有人来访时“门铃”能提醒听觉障碍者。设计时他将指示灯确定为被控对象，下列构思不可行的是（）

A . 该控制系统的控制手段可选用自动控制 B . 执行器可选用电子开关 C . 声音传感器可作检测部件 D . 该控制系统的控制方式可定为闭环控制

下列选项中不构成人机关系的是（）

A .

B .

C .

D .

【加试题】如图所示为某简易高温报警装置的电路图。已知电压比较器IC的3脚电位大于2脚电位时，1脚输出高电平；反之，1脚输出低电平。以下对该电路的分析中不正确的是（）

A . R_t是负温度系数的热敏电阻 B . 将R_P1调大，报警温度被调高 C . 将R_P2调小，报警温度被调低 D . 温度升高，到达报警温度时，V₁导通

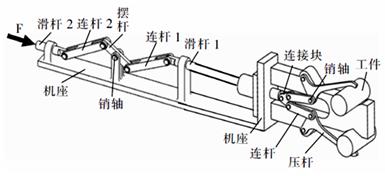

如图所示的是一种压紧机构，在力F的作用下，将工件压住。此时在力F作用下，下列分析正确的是（）

A . 连杆受拉、压杆受压、滑杆1受弯曲与受拉、连杆1受拉、连杆2受拉、滑杆2受弯曲与受拉 B . 销轴受剪切、连杆受弯曲、压杆受弯曲、滑杆1受弯曲与受压、连杆1受压、连杆2受压、滑杆2受弯曲与受压 C . 连杆受压、压杆受弯和受压、滑杆1受弯曲与受拉、连杆1受拉、连杆2受压、滑杆2受弯曲与受压 D . 滑杆1受弯曲与受拉、连杆1受拉、连杆2受压、滑杆2受弯曲与受压、销轴受剪切、压杆受弯曲

十字路口的全方位转动摄像装置如图，是对路面行驶的车辆进行监控，当出现违章时就马上拍摄。请回答以下问题。

（1）当需要拍摄不同方向时，通过电机转动，带动摄像头转动轴转动来完成。摄像头转动轴的受力形式是（受扭转／受弯曲)。
（2）竖杆与地面的连接方式是(刚连接／铰连接)，其底座的三角钢块是增强结构的（稳定性／强度)。
（3）摄像头装置安装在横杆的下面比上面的抗风性能更（强／弱）。

如图所示是嫦娥三号登月器进行地面降落试验。登月器被悬吊至高处，模拟在月球表面降落的过程，地面上凸起的圆圈用于模拟月球地表情况。这种试验方法属于（）

A . 虚拟试验法 B . 优选试验法 C . 强化试验法 D . 模拟试验法

如图所示为水循环热泵空调的结构示意图，它能够通过水循环将建筑物内的余热转移到需要热量的区域，具有良好的节能效果。其循环水水温控制系统的原理为:传感器检测循环水的温度，当水温在15-35℃时，控制系统只开启水循环泵维持水循环;当冬季空调水温度低于15℃时，控制系统还需启动加热器进行加热;当夏季空调水温度高于35℃时，控制系统则开启冷却塔进行降温。用户也可以根据使用需要，通过手动开关选择直接打开或关闭加热器及冷却塔。请根据示意图及其描述，完成下面小题。

（1）关于该水循环热泵空调系统，下列分析中不恰当的是（）

A . 该系统可划分为水循环系统、水温控制系统与手动开关系统等子系统 B . 通过水循环将建筑物内的余热转移到需要热量的区域，体现了系统的动态性 C . 具有良好的节能效果，体现了系统的目的性 D . 当冷却塔工作时，加热器不工作，体现了系统的相关性
（2）关于循环水水温控制系统，下列说法正确的是（）

A . 传感器检测的是系统的输入量 B . 水循环泵是该系统的执行器 C . 传感器出现故障对于该系统来说是一种干扰因素 D . 该系统的输出量是达到设定温度的循环水

如图是儿童的电动玩具车中的电子控制电路。当光照强度达到一定值时，电机就开始运行。

（1）如果要加装一个指示装置，实现电机转动时，指示灯亮，则指示灯接入处为（）

A . ab之间 B . cd之间 C . ef之间 D . gh之间
（2）如果二极管V₀接反了，将会导致的结果是（）

A . 无法保护继电器 B . 三极管将处于截止状态 C . 继电器无法工作 D . 变成光线暗时电机运行

李明同学准备设计一个多功能笔筒，他可以采用的收集并处理信息的方式有：①实地调查 ②访问有关人员、向专家咨询 ③借助媒体及互联网 ④查阅图书资料。正确的选项是（）

A . ①③④ B . ①②③④ C . ①②④ D . ②③④
