某美发用品公司根据大量用户反馈，发现随着国内消费水平的逐步提高，越来越多的家庭意识到在家里理发是一种健康时尚的生活方式，于是开发设计了一款家庭理发器，以下是该理发器的功能设计描述：

①采用滑块式定位，一键调节，可锁定理发长度范围0.7-21mm，变换长度时轻轻一推即可；

②支持即插即用，采用大部分手机通用的type-C接口，USB端连接充电宝、电脑、USB插座等常用设备即可供电；

③内置优质大容量锂电池；

④有电量提示灯，能随时了解电量多少；

⑤可拆卸刀头，水洗更方便；

⑥刀头和定位梳接触肌肤的部件，均做圆角处理；

⑦EM智能防卡发，避免夹住头发拉伤头皮。

请完成以下任务。

（1）该公司发现这个设计问题的途径是（在“A . 观察日常生活；B . 收集和分析信息；C .技术研究与技术试验”中选择合适选项，将序号填写在横线处）；
（2）描述①中支持一键调节，体现了设计的、原则（在“A .经济原则；B .美观原则；C .创新原则；D .技术规范原则；E .实用原则；F .道德原则；G .可持续发展原则”中选择合适选项，将序号填写在横线处）；
（3）描述②中采用 type-C 接口，可连接多种常用供电设备的设计主要是考虑“三要素”中因素（在“A .人；B .物；C .环境”中选择合适选项，将序号填入横线处），并体现了设计的原则（在“A .经济原则；B .美观原则；C .技术规范原则；D .道德原则；E.可持续发展原则”中选择合适选项，将序号填写在横线处）；
（4）以上功能设计描述中，主要考虑设计分析中“物”的因素是选项（在①～⑦中选择合适的一个选项，将序号填写在横线处）。

如图所示是某学生设计的猴子形的输液固定板。该固定板带有提示功能：当手放在凸起的猴嘴上时，显示屏出现动画；手超出范围就自动关闭动画，提醒儿童手不可乱动，以防针头错位造成伤害。下列技术试验不恰当的是( )

A . 将手放在凸起的猴嘴处，感受手是否舒适 B . 将输液固定板从10米处坠落至地面，看其是否会破损 C . 将手超出范围看显示屏是否会自动关闭动画 D . 将手放在凸起的猴嘴上观察显示屏是否会出现动画

小明设计了一个如图所示的蔬菜大棚温度控制工作电路，其中IC1、IC2是运算放大器，其输入输出关系：V+>V-时输出高电平，V+<V-时输出低电平。Rt1检测大棚内温度，Rt2检测大棚外温度。Rp用来设定大棚需要调节的温度，电路实现功能如下表：

大棚内温度比设定温度	大棚外温度比设定温度	制冷器	加热器	换气扇
低	低	关闭	开启	关闭
高	高	开启．	关闭	关闭
低	高	关闭	关闭	关闭
高	低	关闭	关闭	开启

根据电路图和功能要求完成下列任务：

（1）根据题目描述及电路可知，所用热敏电阻为(在“A .Rt1为正温度系数，Rt2为正温度系数；B .Rt1为负温度系数，Rt2为正温度系数：C .Rt1为负温度系数，Rt2为负温度系数；D .Rt1为正温度系数，Rt2为负温度系数”中选择合适的选项，将序号填入横线处) ；
（2）请最多用三个2输入或非门设计虚线框位置的电路，实现题目要求的功能。
（3）测试发现，不管如何设置设定温度，加热器始终无法启动。下列原因中不可能造成该现象的是(在“A .Rt1虛焊；B .R2短路；C．R3连焊；D .R5阻值过大”中选择合适的选项，将序号填入横线处)；
（4）请按照电路图，帮助小明完成下图中虚线框部分的实物电子元器件连线。

影响设计的主要因素：、材料、连接方式。

如图所示是一款多功能运动袜子鞋，下列对该袜子鞋的说法中不正确的是（）

A . 防穿刺性能良好，体现了技术具有保护人的作用 B . 具备抓地力强，能抑菌除臭，易收纳等优点，体现了技术的综合性 C . 满足了人们的生活需求，体现了设计的实用原则 D . 采用了多种新型材料，体现了技术是设计的平台

如图所示的烘鞋器，将烘鞋器放入鞋内，可快速烘干鞋子。以下说法中错误的是（）

A . 烘鞋器能方便地放入鞋子，考虑了人机关系高效的目标 B . 长度可调，适应不同尺寸的鞋子，考虑了人的动态尺寸 C . 形状与鞋子内部空间相匹配，设计分析时考虑了环境因素 D . 具有漏电保护功能，考虑了人机关系安全的目标

小明在通用技术实践课上搭建了下图所示的电路图，请回答下面小题

（1）要搭建上图所示的电路，要用到元器件引脚个数最多的是（）

A . 电位器RP B . 电动机M C . 三极管V2 D . 继电器J
（2）下列关于小明所设计的电路分析和判断正确的是（）

A . 发光二极管V1可作为电动机M的工作指示灯 B . 电动机不工作时，继电器一定没有电流流过 C . 继电器吸合时，B点的电位高于A点的电位 D . 测得C点电压为3V时，再增大RP的阻值，A，B，C点电位都变大

如图所示是某形体的立体图、主视图及俯视图，则正确的左视图是（）

A .

B .

C .

D .

硅晶体闸流管是一种可控的单向导电开关，常用于________各类电路中（）

A . 强电控制弱电 B . 弱电控制强电 C . 对弱信号放大 D . 对强信号放大

三角架在日常生活中随处可见，如在浴室、书房中作为支撑架使用。用一段等边角钢，锯割后弯曲成90度，再加上一根斜支撑木条，就可以做成一个简易的三角架。把两个这样的三角架固定在墙上，再铺上一块木板就可以当作一个简单实用的小书架。下面就是某校学生在实践活动课上制作的简易三角架，请根据相应的提问回答下面几个问题。（将序号填写在“ ”处）

（1）利用角钢制作支架过程中不需要用到的工具是（在①钢锯；②锉刀；③丝锥；④样冲中选择一项）；
（2）手工制作三角架合理的流程是
①划线→弯折→锯割→钻孔→锉削→木料加工→组装成型
②划线→弯折→锯割→锉削→钻孔→木料加工→组装成型
③划线→锯割→锉削→钻孔→弯折→木料加工→组装成型
④划线→钻孔→弯折→锯割→锉削→木料加工→组装成型
（3）弯折角钢，尽量一次成型。弯折时，合理的夹持工具是（在①台虎钳；②老虎钳；③平口钳；④尖嘴钳中选择一项）；
（4）组装成型。把木料与弯折好的角钢组装在一起，如图1比较合理的连接件是（在①自攻螺钉；②紧定螺钉；③钢钉中选择一项）
（5）出现如图2所示的情况，可能造成的原因是（在①没有弯折到位；②划线时角度小于90度；③锯割加工过量中选择一项）
（6）把三角架固定在墙上合理的连接方式是（在①螺栓连接；②膨胀螺丝；③水泥钢钉；④胶接中选择一项）。

下列控制系统中，属于开环控制系统的是（）

A . 电冰箱的温度控制 B . 计算机CPU的风扇的转速控制 C . 现代农业温室的温度控制 D . 红绿灯定时控制系统

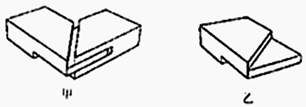

将图甲的角钢弯折前，需要锯割如图乙所示的直角缺口。下列角钢的夹持、划线位置及手锯的起锯方式最合理的是( )

A .

B .

C .

D .

如图所示是一款，适合人坐着时放在腿上使用。设计者在设计时进行了以下分析，其中不恰当的是（）

A . 盆体设计成网状结构，以便于处理蔬菜时滤水 B . 搁置在腿上的部分应设计成与腿部契合的形状 C . 需要将盆分隔成多个区域，分别放置处理前后的蔬菜 D . 应选择环保材料，有利于健康

小明想用一块大小合适的矩形金属材料加工如图所示的模型，他画出了三视图并标注了尺寸。

（1）下列关于该模型的三视图和尺寸标注的说法正确的是（）

A . 该图样中没有漏标的尺寸 B . 该模型整体是轴对称结构 C . 该模型中圆孔没有螺纹，且半径是12厘米 D . 主视方向上，模型右前侧棱与圆孔的右侧边缘投影重合
（2）该零件的视图正确且符合尺寸标注基本要求的是（）

A . B . C . D .

如图所示的尺寸标注中，不正确（含漏标的尺寸）的标注共有（）

A . 3处 B . 4处 C . 5处 D . 6处

用一块矩形材料加工如图所示的连接件，加工过程中，下列说法中不正确的是（）

A . 锯割材料时，锯割线要保持竖直 B . 连接件的圆角可以直接用平锉锉削产生 C . 矩形凹槽不能直接由钢锯锯割得到 D . 要在通孔内增加螺纹，在用圆板牙进行攻丝时，要经常倒转 1/4-1/2 圈，避免铁屑阻塞而卡住

如图所示是一个木制双人秋千，以下改进措施能增加其稳定性的是（）

A . 更换原材料，把木质改为不锈钢 B . 把支撑架两脚的交叉角度增大，增大其支撑面 C . 加粗支撑脚，加固坐椅与钢索的连接 D . 加固最上端横杠与钢索的连接部分

下列对通用技术课程中常用元器件的特性描述不正确的是（）

A .

具有改变电流的大小功能 B .

具有电流放大作用但不能作为开关使用 C .

电路中可以实现滤波耦合延时等功能 D .

可以作为开关使用

观察下图，回答问题

（1）图中漏标的尺寸共有（）

A . 3 处 B . 4 处 C . 5 处 D . 6 处
（2）在通用技术实践课中，用大小适中的方形铁块加工该工件，下列说法中正确的是（）

A . 钻孔时应该用台虎钳固定工件 B . R6处的圆弧可用圆锉加工 C . 用样冲划线，尽量做到一次划成 D . 锯割、锉削时，可以戴手套

如图所示为指针式万用表测量二极管的示意图，此时万用表置于欧姆挡。关于测量时的现象与二极管特性，以下说法正确的是（）

A . 此时测量的是二极管的正向阻值 B . “色环标志”处为二极管的正极 C . 二极管处于导通状态时PN结正偏 D . 当黑表笔接二极管负极，红笔表笔接正极，所测阻值较小，则可判定二极管是好的
