如图所示是某公司利用醋酸废水生产醋酸钠的工艺流程。醋酸废水直接排放将造成环境污染，该方法不仅解决了醋酸废水综合利用的问题，还生产出合格产品——醋酸钠(醋酸钠主要用于印染工业、肉类防腐、医疗、照相、电镀等)。从系统的角度分析，以下说法不正确的是（）

A . 该流程的设计需要运用化学、物理等知识，体现了系统分析的综合性原则 B . 该设计既解决了废气问题，又生产出合格产品，一举两得，体现整体性原则 C . 一段时间之后，蒸发浓缩性能会变差，体现系统的动态性 D . 过滤环节出现问题，将会影响后续环节正常进行，体现系统的相关性

请补全三视图中所缺的三条图线。

下列产品的设计，从人机工程学角度考虑不完善的是（）

A . 课桌椅之间的高度差适当，利于学生的健康成长 B . 玻璃瓶装啤酒瓶盖在没有工具的情况下难以开启 C . 儿童游乐设施大都是采用颜色鲜艳、安全无毒的塑胶材料制作 D . 汽车的安全气囊，在出现意外时能减小对人的伤害

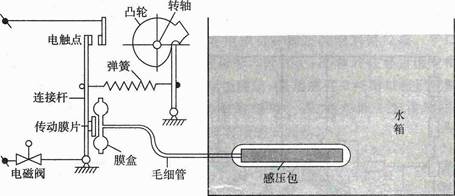

如图所示的水位控制系统，当水位上升到设定值时，感压包压力增大，使传动膜片向外胀，推动连接杆带动电触点断开，电磁阀门关闭，停止进水；当水位低于设定值时，感压包压力减小，弹簧回拉连接杆，使电触点闭合，电磁阀导通，开始进水，如此反复。

请根据描述及示意图，完成以下各题：

（1）该水位控制系统的控制手段和控制方式分别属于、(从“①开环控制；②闭环控制；③机械控制；④电子控制”中选择合适的选项，将序号填入横线处)。
（2）该水位控制系统的控制器为“①弹簧与连接杆；②凸轮；③电触点；④感压包、毛细管和膜盒”中选择合适的选项，将序号填入横线处)。
（3）在水位控制过程中，弹簧(从“①始终处于拉伸状态；②始终处于压缩状态；③拉伸和压缩状态交替变化”中选择合适的选项，将序号填入横线处)；为了调高设定水位，则凸轮绕转轴应旋转一定角度(从“①逆时针；②顺时针；③无法判断”中选择合适的选项，将序号填入横线处)。
（4）该系统在水位控制过程中要受到各种干扰，以下因素中不属于干扰因素的是(从“①弹簧老化；②工作电压波动；③进水管水压变小；④凸轮磨损”中选择合适的选项，将序号填入横线处)。

某校举办运动会，要求各班设计制作活动展板。以下为设计制作过程的步骤： ①制作、检测、评价和改进；②确定项目主题，制定设计目标；③提出解决问题的方案，权衡论证、决策；④详细的设计基本参数、功能、材料选取、人员安排等。其正确的顺序是（）

A . ③②①④ B . ②③④① C . ③①②④ D . ②①④③

手工将一块矩形钢板加工成如图所示的连接片，下列说法中不恰当的是（）

A . 正确的加工顺序为：划线→锯割→锉削→钻孔→倒角→折弯 B . 在划线过程中需要用到的划线工具有：划针、钢直尺、划规、样冲 C . 孔口倒角用到的工具是圆锉 D . 折弯过程中需要用到台虎钳

如图所示的是小马同学绘制的零件图，请完成小题。

（1）小马在划线的过程中发现有的尺寸是多余的，该图中多标注的尺寸共有（）

A . 1处 B . 2处 C . 3处 D . 4处
（2）小马准备用90 mm×75 mm×20 mm的钢板加工该零件，下列说法中不正确的是（）

A . 通用技术专用教室的台钻上不能加工Φ30的通孔 B . 加工零件的燕尾槽时需要用到三角锉刀 C . 锉削后表面较粗糙的原因是锉刀运动不平稳而上下摆动 D . 加工外圆弧面时，锉刀应顺着圆弧面同时完成两种运动

小明用可调电源E1和E2、可调电阻R1、固定电阻R2、可调电阻R3、三极管V及电流表搭接如图所示的电路进行实验，在其他保持不变的条件下，下列现象不不能发生的是（）

A . 调大R3，电流表读数变小 B . 调小E2，电流表读数在增大 C . 调小R1，电流表读数在增大 D . 调大或调小E1，电流表读数都基本不变

通用技术实践课上，小民用大小合适，厚度为2mm的钢板加工如图所示的零件。请根据图及描述完成下面小题。

（1）分析该零件的尺寸标注，漏标的尺寸有（）

A . 0 B . 1 C . 2 D . 3
（2）在手工加工该零件时，以下说法中不正确的是（）

A . 需要用到划针、钢直尺、样冲、三角锉、平锉等工具 B . 先在钢板上画出基准线和加工线，然后划轮廓线、冲眼 C . 锯割到材料快断时，用力要轻，以防碰伤手臂或拆断锯条 D . 用手钳夹住钢板，钻出14mm的孔，再锉去圆内1mm的余量

飞机设计师将飞机的外形设计成流线型。这主要体现了设计的（）

A . 安全性原则 B . 可持续发展原则 C . 科学性原则 D . 美观性原则

如图所示为一房子的简易剖面图。下列关于房子挡雨房板的加固方案中最合理的是（）

A .

B .

C .

D .

如图所示是一个用CB7555集成块制作的光控报警电路。当外界光照较亮时，Rg阻值很小，蜂鸣器不发出声音;当外界光照较暗时，Rg阻值很大，蜂鸣器发出声音。进行电路搭接及调试时，无论光照强度较亮还是较暗时，蜂鸣器都不发出声音，产生该问题的原因可能是（）

A . 集成块的3脚与4脚焊点相连 B . 三极管V2被击穿 C . 定值电阻R虚焊 D . 可变电阻Rp短路

如图所示是小明设计的电动机过流保护电路，能正常工作。下列分析中不正确的是（）

A . 正常工作后，电流超过设定值时，继电器J吸合 B . 电机正常运转时，A，B均为高电位 C . 减小R5的阻值，可以提高电流设定值 D . 过载现象消失一段时间，将恢复正常工作

如图所示的发光二极管测试电路，接通电路发现发光二极管亮度不够，经测试，三极管V₁、V₂都处于放大状态。以下说法正确的是( )

A . 把Rp触头向适当下滑，可提高发光二极管亮度 B . 调大R3可以使三极管V2饱和 C . 减小R1可以提高发光二极管亮度 D . 减小R2可以提高发光二极管亮度

将上题的支撑架安装在墙面上，最合适的连接件是（）

A .

膨胀螺栓 B .

钢钉 C .

螺栓 D .

紧定螺钉

如图所示是一种竖直式夹具结构示意图，请完成以下任务。

（1）在设计该夹具时，把手L1的尺寸最适合选用（在A . 30mm；B . 50mm；C . 160mm中选择合适的选项，将序号填入下划线处）﹔
（2）在设计分析时，U型压杆材料选用抗弯曲性能优的金属材质，主要是从的角度考虑的（在A . 人；B . 物；C . 环境中选择合适的选项，将序号填入下划线处）；
（3）在对该夹具的设计方案优化时，将一木质圆筒套在把手L1的部分﹐主要是为了实现人机关系的、目标（在A . 安全；B . 健康；C . 舒适中选择合适的选项，将序号填入下划线处）；
（4）若将该夹具安装在材质为6mm厚钢板的操作台上，合适的连接件是，合适的安装工具是（在下列选项中选择合适的选项，将序号填入下划线处）；
A．六角螺栓、螺母

B．自攻螺钉

C．膨胀螺栓

D．活络扳手

E．螺丝刀

方案的构思要在信息收集与处理的基础上进行。

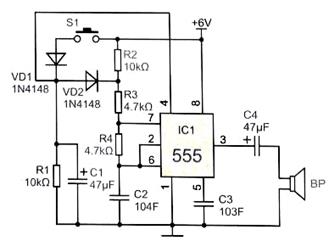

如图所示为叮咚音响的门铃原理图，下列分析中不正确是（）

A . 555芯片与VD1、VD2、R1、R2、R3、C2等组成了一个多谐振荡器 B . 电容C3、C4都为滤波作用 C . S1按下时，发出高音“叮”声，松开S1后发出低音“咚”声 D . BP为无源蜂鸣器

下列手工加工操作中不准戴手套的是( ）

A . 钻孔 B . 划线 C . 锯割 D . 锉削

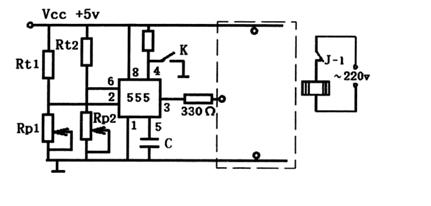

如图所示为小明设计的某水箱温度控制电路，Rt1、Rt2为同型号的负温度系数热敏电阻，当水箱温度低于设定温度50℃时，电热丝加热；当水箱温度高于70℃时，停止加热。请完成各小题。

555芯片功能表

4脚	2脚	6脚	3脚
低	×	×	低
高	< Vac	< Vac	高
	> Vac	< Vac	保持
	> Vac	> Vac	低

（1）当调大Rp1阻值，则设定温度(在“A . 下限；B . 上限”中选择合适的选项，将序号填入下划线处)将被(在“A . 调高；B . 调低”中选择合适的选项，将序号填入下划线处)。
（2）当K闭合，则电热丝处于(在“A . 停止加热；B . 加热状态；C . 保持上一种状态”中选择合适的选项，将序号填入下划线处)。
（3）在焊接过程中，2、6脚不小心被短接，则(在“A . 不能保持区间控制；B . 还能保持区间控制，但温度区间不是50℃-70℃；C . 还能保持区间控制，温度的区间还是50℃-70℃”中选择合适的选项，将序号填入下划线处)。
（4）小明担心555芯片的3脚不能很好地使继电器吸合，决定再加一个三极管驱动电路。请你选用合适的三极管，并在虚框中完成电路连接，要求三极管采用共发射极接法，使原有的电路功能不变。
