在通用技术课上.老师介绍了汽车的发展.史。下列关于汽车制造技术的说法中，不正确的是（）

A . 甲汽车制造技术是根据人类需求产生和发展的 B . 甲汽车制造技术是社会生产力水平的表现之一 C . 甲汽车制造技术提高了人们的出行效率 D . 甲汽车制造技术的产生仅仅是为了满足物资运输需求

技术的五个性质是：技术的创新性、_性、性、性、性。

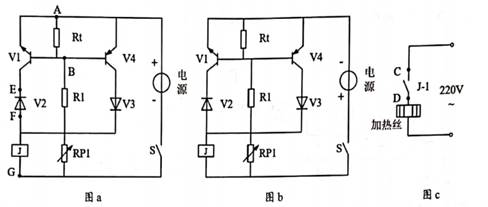

如图所示是小明设计的温度控制电路，可以防止电源的正负极误接，当电源正负极接反时，仍能正常工作。根据电路图及描述，请完下面小题。

（1）上述电路正常运行后，小明用多用电表进行测量，下列说法中合理的是（）

A . 断开S，用指针式多用电表R×1K挡，测量A，B两点，指针向右偏转较大，说明Rt损坏 B . 断开S，用指针式多用电表R×1K挡，黑表笔接F，红表笔接E，指针偏转较小 C . 闭合S，温度高时，用多用电表交流电压挡测量C，D两点电压，电压为220V D . 断开S，用数字式多用电表电阻挡测F，G两点电阻，测得阻值很大
（2）闭合S，图a、图b中，当温度降低时，继电器吸合，使图C中J一1触点闭合，开始加热。下列分析中正确的是( )

A . Rt为正温度系数热敏电阻 B . 图a中温度低时，V1导通，继电器吸合 C . 图b中温度高时，V1、V4均截止，继电器释放 D . RP1调大，可以调高设定加热温度

如图所示是一款电源接线板，以下设计分析中，不能体现技术规范原则的是（）

A . 材质采用阻燃材料 B . 接线板要安装电源开关 C . 两孔插孔之间的间距和孔的大小 D . 三孔插孔之间的倾斜角度

如图所示，是一个由左右2个底板和弧形块组成的夹子轴测图，其正确的三视图是（）

A .

B .

C .

D .

请补全三视图中所缺的三条图线(超过三条图线倒扣分)。

中科院院士欧阳自远称:我国探月二期工程将用新研制的软着陆器和月球车对月球进行探测地形、研究表面化学成分和矿物质的活动。这说明科学与技术的关系是（）

A . 先有技术，后产生科学 B . 科学的进步完全依赖于技术的发展 C . 技术推动了科学进步 D . 没有科学就没有技术

如图所示是一款盲人导航手表，手表内的声呐和传感器测量障碍物与人的距离，并将信号发送给微处理器，随着盲人与障碍物距离的缩短，手表上的震动马达震动加快，使手表的震动频率加快。关于该控制系统，下列说法中不正确的是（）

A . 控制器是微处理器 B . 控制量是障碍物与人的距离 C . 被控对象是手表 D . 执行器是震动马达

以下四个控制系统中，属于是闭环控制系统的是（）

A . 空调控制系统 B . 自动水龙头控制系统 C . 自动升降国旗控制系统 D . 光控路灯控制系统

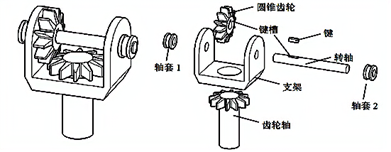

如图所示为双圆锥齿轮传动机构的结构示意图，键安装在转轴与圆锥齿轮之间的键槽处，用于传递扭矩，轴套1、轴套2 用于固定转轴，转轴正好穿过支架上的安装孔，安装键后，转轴无法穿过支架上的安装孔。该传动机构的装配需要以下环节：A .安装轴套1 和轴套 2；B .安装齿轮轴；C .安装键；D .放置圆锥齿轮；E .转轴穿过支架上的右侧安装孔；F .转轴穿过支架上的左侧安装孔。

（1）合理的装配流程为： → → D → → → A；
（2）以下事例体现系统相关性的是(A .齿轮轴转动可以带动圆锥齿轮转动，从而带动转轴转动；B .圆锤齿轮传动可以用来传递两相交轴之间的运动和动力；C .需要经常加润滑油，使齿轮摩擦面减少磨损)；
（3）该传动机构不适用于；

A . 机械表时间调整控制机构 B . 手摇小风扇控制机构 C . 手摇式车窗控制机构

不同模型在不同阶段有不同作用，主要用于研究产品的各种性能以及人机关系的是以下哪种模型？（）

A . 草模 B . 功能模型 C . 结构模型 D . 展示模型

新型模糊全自动洗衣机能通过检测洗涤液的透明度、衣服的多少及其衣服的布质软硬程度，然后利用模糊推理方法，自动确定最佳水位、水流强度及洗涤时间、甩干时间等，达到自动洗衣的目的。该产品主要体现设计的（）

①创新原则 ②实用原则 ③技术规范原则④经济原则

A . ①② B . ①③ C . ①④ D . ②④

随着智能手机和网络技术的发展，移动应用支付越来越广泛，使人们的观念和生活方式发生改变。下列关于移动支付技术的说法中正确的是（）

A . 移动支付改变了人们的生活方式，体现了技术的创新性 B . 移动支付应用智能手机、通讯网络、金融管理等方面的知识，体现了技术的综合性 C . 移动支付在没有通讯信号的地方无法使用，体现了技术的复杂性 D . 移动支付能改变人们的观念，体现了技术具有解放人的作用

如图所示是一款随身扬声器，外形的设计能使其本身不同方位的声音定位效果非常出色，戴着看VR视频或玩VR游戏时效果会更佳，但不适宜长时间佩戴。以下关于该扬声器的说法中正确的是（）

A . 具备一般音响的功能，但不具备覆盖式耳机隔绝外界噪音的功能，所以该产品没有体现技术的创新性 B . 戴着看VR视频或玩VR游戏时效果更佳，体现了技术的综合性 C . 未考虑特殊人群的需要，还有很大的改进空间 D . 计算机三维绘图技术在该产品设计制作中的应用非常广泛，体现了设计是技术的平台

以下选项是用划针在金属工件表面划线操作的示意图，其中操作正确的是( )

A .

B .

C .

D .

请补全三视图中所缺的3条图线

如图所示为某储气罐压力自动控制示意图，压力变送器检测储气罐中的压力值，该值被送到控制器，与设定压力进行比较，控制器根据偏差值控制变频气泵的转速，从而使储气罐的实际压力达到设定值。当压力值超出设定上限时，就会发出报警信号，并自动排气。以下对该控制装置分析正确的是（）

A . 该控制系统中被控对象是报警器和储气罐 B . 压力自动控制中控制量是储气罐的实际压力值 C . 实际气压超过设定值时，报警装置将会发出警报 D . 压力自动控制中存在反馈环节

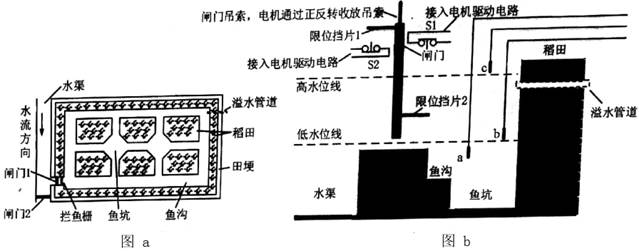

如图a所示为稻田养鱼示意图，为了确保水温适宜，当稻田水温高于设定值时先打开闸门1放水，放至低水位线以下时关闭闸门2使水渠水位升高并灌入稻田，当水位达到高水位线时关闭闸门1，同时打开闸门2。已知Rt为负温度系数热敏电阻，放置在鱼沟处，用以检测稻田水温。电机M1、M2分别控制闸门1、2，电流从“+”流向“-”时正转，驱动闸门吊索打开闸门，反之则反转关闭闸门。请回答以下问题。

（1）为了保证开关闸门1、2到一定位置时电机自动断电，张雷在电路中设置了常闭型限位开关S1、S2、S3、S4，闸门2在开闸与关闸过程中将断开的限位开关分别是(在A .S3、S4；B .S4、S3中选择合适的选项，将序号填入横线处)；

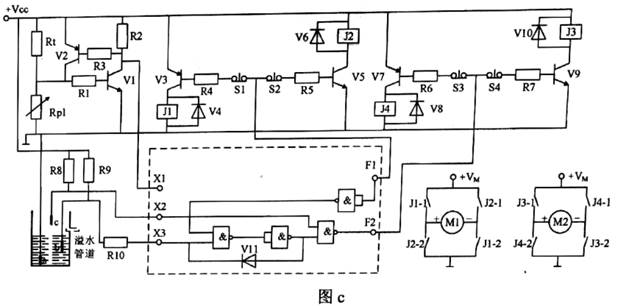

（2）图c虚线框中电路为电机M2控制电路，当闸门1打开放水使水位低于探头b时，与后续闸门2关闭后灌水使水位高于探头b时这两种情况下X3处电平分别为(在A .低电平、低电平；B .高电平、高电平；C .低电平、高电平；D .高电平、低电平中选择合适的选项，将序号填入横线处)；
（3）请你用一块四2输入与非门集成电路在虚线框中继续设计电机M1控制电路(只需画出所设计的部分的电路图，用逻辑门符号表达即可)
（4）张雷测试电路功能时发现：一次换水结束后，每当水从溢水管道中流走使稻田水位低于探头c时就会再次换水。于是他决定利用继电器J1或J2的第三组触点来进行改进。请你在虛线框中选择合适的继电器触点和接线端子进行连线，解决该问题。

请补全三视图中所缺的三条图线(超过三条图线倒扣分)。

如图所示是水箱水位控制系统，由于燃烧室加热，被加热的水一部分变为蒸汽而外溢。当水箱内的实际水位低于给定水位（H）时，浮子下沉，带动杠杆打开阀门，此时进行补水直到水箱里的水位上升到给定水位，浮子上浮，带动杠杆关闭阀门。控制的作用就是及时给箱内补水，以维持实际水位在H附近，试回答以下问题：

（1）该控制系统是开环控制还是闭环控制？
（2）该控制系统的输入量和输出量分别是什么？
（3）该控制系统中浮子起到什么作用？
（4）画出该控制系统的框图。
