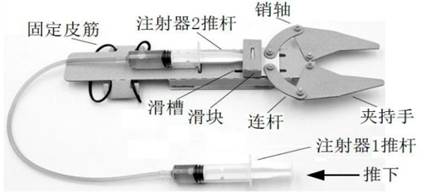

如图所示为小明用铝板、注射器和橡胶软管等材料制作的液压机械手模型。注射器2推杆可靠地插在滑块中，连杆与滑块销轴连接。当推下注射器1推杆使夹持手夹紧物体时，下列说法中正确的是（）

A . 注射器2推杆主要受拉 B . 夹持手主要受压 C . 销轴主要受弯曲 D . 连杆主要受压和弯曲

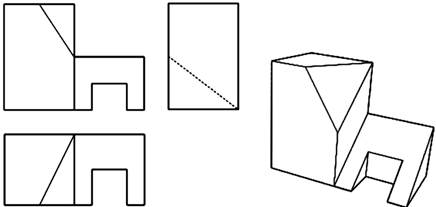

请补全三视图中所缺少的三条线。

如图所示的智能空气净化机，能对空气中所含的PM2.5和甲醛等污染物进行处理，净化室内空气。人们可利用移动终端设备对其实时远程操控。以下关于该产品说法不正确的是（）

A . 减轻了空气污染对人的毒害，保护人的健康 B . 可远程操控，智能净化空气，解放了人的手脚 C . 让人呼吸干净空气，体现技术发展人的作用 D . 改善了室内环境，但不能解决室外空气污染问题

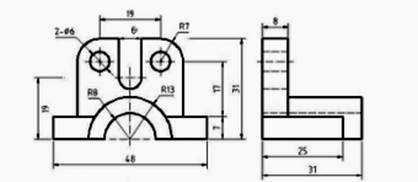

如图所示为一零件的三视图及其尺寸标注，下列说法不正确的是（）

A . 尺寸标注多标1处 B . 主视图中6的尺寸标注错误 C . 该零件的总长度为48mm D . 尺寸标注缺1处

请补全三视图中所缺的3条图线。

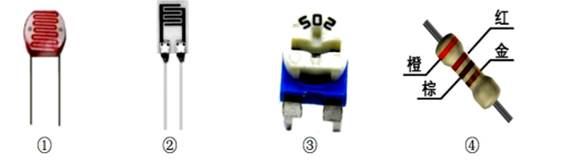

如图所示为湿度控制电路，当湿度高于某一值时，指示灯点亮。下列电子元件在该电路

中都没有用到的是（）

A . ①③ B . ①④ C . ②④ D . ④

小明在科技实践活动中，设计了如图所示的电路，用数字信号控制小电机正反转和停止。规定电流流向为X→Y时电机M正转，电流流向为Y→X时电机M反转。请你完成下列各题。

2脚	6脚	3脚
＜ Vcc	＜ Vcc	高电平
＞ Vcc	＞ Vcc	低电平
＞ Vcc	＜ Vcc	保持
＜ Vcc	＞ Vcc	不使用

555电路IC1、IC2的特性表

（1）用0代表低电平，1代表高电平，E端和F端的信号为时电机反转(在A .00；B .01；C .11；D .10中选择合适的选项，将序号填入横线处)。
（2）现在准备用LED表示电机运转的状态，正转时绿色LED发光，反转时红色LED发光，停止时两个LED都不发光，以下LED连接正确的是 (在下列选项中选择合适的选项，将序号填入横线处)。

A . B . C . D .
（3）小明尝试用三极管驱动继电器，用继电器来控制电机。要求按原有的逻辑关系控制电机的正反转及停止，请你在虚线框中画出三极管、继电器、二极管，并采用共发射极接法正确地连接电路。

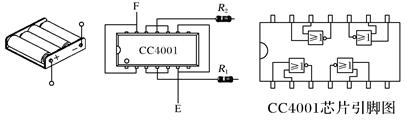

（4）小明根据下面的芯片引脚图和题(3)的电路图，对芯片部分引脚进行了连接(如下图所示)，请你完成其余引脚的连接。

如图所示是麻省理工的研究人员研发的识别仪。该产品配有高清摄像头，能识别文字、图片等信息并合成语音，识别率达 90％以上，实现“指哪读哪”的功能，让盲人朋友重新“看见”世界。以下说法中不．正．确．的是（）

A . 该产品的设计考虑了特殊人群 B . 数据线可以根据手掌大小伸缩调整，考虑人的静态尺寸 C . 当某些内容识别不出时震动提醒，实现了信息的交互 D . 外壳采用环保无毒材质，实现了舒适的目标

2020年11月，国家农业信息化工程技术研究中心在河北赵县组织露地甘蓝智能无人化采收作业，加上此前甘蓝在种植、管理等环节已经实现智能无人化，标志着我国蔬菜全程智能无人化生产取得突破。

如图所示为采收现场，两台120马力拖拉机配备动力无人系统、GPS/北斗双模导航系统等先进智能设备，在进行露地甘蓝采收作业。在此之前，露地甘蓝的深松、旋耕、起垄、移栽、水肥、植保等关键环节，也都实现了智能无人化作业，从而使露地甘蓝实现全程智能无人化作业。

蔬菜规模化生产智能协作技术，是2020年农业农村部全国十大引领性技术之一。目前该项新技术在河北、北京等地推行，下一步将把技术覆盖面逐步扩大到大白菜、胡萝卜等主要大宗蔬菜品种和大宗蔬菜生产区域。

图片_x0020_100007

阅读材料，完成下面的题目。

（1）蔬菜规模化生产智能协作技术，充分利用北斗导航环境感知、多传感器融合等技术，实现了甘蓝耕种管收的全程无人化作业。这主要体现了技术的；

A . 实用性 B . 创新性 C . 综合性 D . 复杂性
（2）通过甘蓝全生长周期的智能化、无人化作业和管理，平均提升生产效率10倍以上，减少人工投入成本90%以上。这说明该项技术可以；

A . 保护人 B . 解放人 C . 发展人
（3）结合本案例，从技术与社会的关系来看，下列说法恰当的有（可多选）。

A . 技术促进了社会生产的发展 B . 技术是重要的生产力要素 C . 技术丰富了社会文化的内容 D . 该项技术成为衡量国家综合国力的标志

为了更好的预防交通事故的发生，交通部门规定所有货车必须在车身尾部及侧部粘贴反光条，从实现合理人机关系的角度分析，该规定主要考虑了（）

A . 普通人群与特殊人群 B . 静态的人与动态的人 C . 人的生理需求与心理需求 D . 信息的交互

如图所示的电路中，V1、V2 是相同型号的发光二极管，请完成小题。

（1）【加试题】当电源没有接入电路前，且K1、K2断开时，小明使用多用电表对电路中不同元器件进行检测，下列说法中正确的是（）

A . 根据测量结果，需将多用电表切换到R×1档，再重新测量 B . 根据测量结果，判断V2性能良好 C . 测试时表针先右摆，最终停在如图所示位置，说明C1性能良好 D . 根据测量结果，判断V1损坏
（2）【加试题】电路中所有元器件性能良好，开始时K1、K2断开且C1未充电的情况下，下列操作和分析不正确的是

A . 闭合 K1，V1先亮后灭 B . 为延长V1的发光时间，可换用更大容量的电容 C . C1充电完成后，先断开K1，再闭合K2，则V2先亮后灭 D . 为提高V2的最大发光亮度，可将R2换成阻值更大的电阻

以下钓鱼竿的性能试验中，不需要的是（）

A . 将鱼竿长时间浸泡在水中，观察漆面有无脱落、变色、失色等现象 B . 与使用者的人机关系试验 C . 最大弯曲性能试验 D . 钓鱼竿在石头上的敲击试验

如图所示是小桐设计的房间温度控制的电路原理图，通过调节Rp1和Rp2使温度控制在25℃~28℃之间。Rt1和Rt2是两个热敏电阻，当温度高于28℃时电动机运转，开始降温，当温度低于24℃时电动机停止运转。下列分析中正确的是（）

A . 当温度升高时，热敏电阻Rt1阻值降低，Rt2阻值升高 B . 将Rp2往上滑，会调低下限温度的设定值 C . 将Rp3往下滑，会同时调高上限温度、下限温度的设定值 D . 当3脚输出高电平时，继电器未吸合，可以调大Rp4的阻值

下列四个选项中，属于与非门组成的触发器的是（）

A .

B .

C .

D .

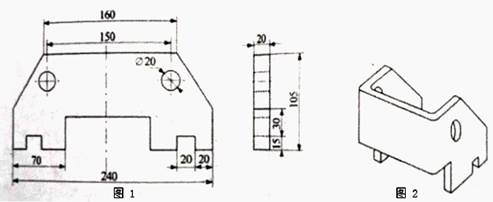

小明设计了一个如图2的销轴支架。图1是其平面加工图。设计要求中提到安装销轴的二个通孔需保持水平对齐。请回答以下小题。

（1）图所示的加工图中，漏标尺寸共有(不考虑弯折尺寸)（）

A . 1处 B . 2处 C . 3处 D . 4处
（2）通用技术实践处课上，小明准备用260mm×105mm×20mm的钢板加工该零件，下列说法中正确的是（）

A . 用毛刷去除嵌在锉纹里的铁屑 B . 加工流程可以为:划线→冲眼→钻孔→锯割→锉削→弯折 C . 起锯时一般用拇指挡住锯条，行程要短，压力要小 D . 加工中需要用到钢直尺、钢锯、麻花钻、丝锥

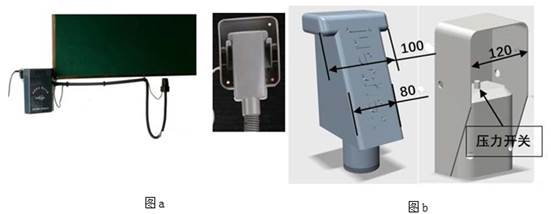

如图a所示是学校的环保型电动吸尘黑板擦。在使用过程中，黑板刷与刷座的连接件坏了，黑板刷无法挂在刷座上。已知刷座和黑板刷结构如图b所示，其中刷座两侧已有两个直径为5mm的安装孔，刷座上还有一个压力开关可以控制吸尘器的开关。请你重新设计一个连接件，使黑板刷能固定到刷座上，并能有效的控制洗尘开关。

设计要求如下：

A．该连接件与刷座的连接要牢固可靠；

B．黑板刷不用时能固定在刷座上、不易掉落，使用时能方便的取下来；

C．黑板刷能实现开关吸尘器的功能，不用时能关闭吸尘，使用时立即打开吸尘；

D．材料为3mm厚的钢板，要求结构简单。

请根据描述和设计要求完成以下任务：

（1）压力开关具有一定的阻尼，当它承受的压力超过一定值后，压力开关吸尘功能（从①关闭;②开启，选出一种，在横线处填写相应的序号）；
（2） ①画出连接件的设计草图，必要时可用文字说明；
②在连接件上标注连接件的主要尺寸；

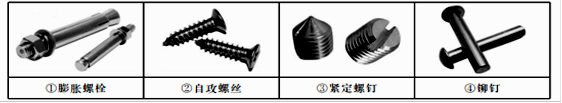

（3）连接件和刷座连接，最适合采用（在下列选项中选择合适的一项，在横线处填写相应的序号）。

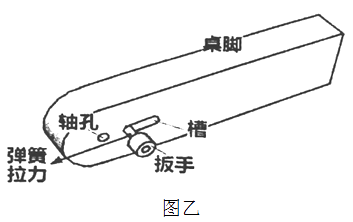

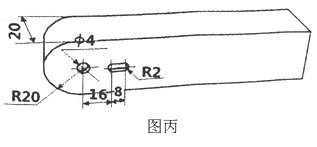

图甲是某一木桌的桌脚折叠操作过程:当手向上顶定位扳手(扳手有向下的弹簧拉力)，转动桌脚，就能折叠桌脚。图乙是桌脚的示意图，上有扳手、轴孔与槽。图丙是桌脚的相关尺寸图。

由于桌脚与桌板之间的连接件损坏，请你重新设计一个连接件，具体要求如下:

A.桌脚展开时（与桌板垂直）能够可靠的固定(锁定) ，折叠后也能可靠的固定(锁定 )

B.桌脚与连接件能实现铰连接，操作方便

C.连接件与桌板之间可靠固定

D.连接件采用3mm厚的钢板，辅助材料不限

请根据设计要求，完成以下任务:

（1）画出连接件的设计草图，必要时可用文字说明:
（2）在设计草图上标注连接件的主要尺寸;

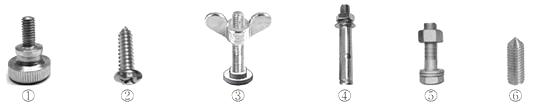

（3）小明找到了以下几种类型的连接紧固件，其中适合于将连接件固定在桌板上的是 (只需要在以下连接件中选择一种类型，将序号填写在横线处);
（4）用钢板制作连接件的流程如下，请补完整所空缺的环节。

如图所示的基本触发器，在此时刻之前，曾加过高电平触发信号的那一端是（）

A . R 端 B . S 端 C . Q 端 D . `Q 端

小明看到妈妈站在椅子上给悬挂在阳台天花板上的花盆（如图所示）浇水，很不方便。于是想设计一种可伸缩的悬挂装置代替原来的固定式吊杆，用手向下拉花盆，使悬挂装置向下伸展，将花盆下降至合适的高度，松开手后，悬挂装置便自动向上缩回，使花盆上升请你帮助小明设计该悬挂装置，设计要求如下：

⑴伸缩范围为0-500mm；

⑵悬挂质量不超过5kg的花盆时不会明显下降

⑶能可靠地安装在天花板上

⑷要有一定的刚性，不易摆动

⑸采用弹簧复位，其余材料自选

请根据描述和设计要求完成以下任务：

（1）确定悬挂装置的伸缩范围时主要考虑了（在A .椅子的高度；B .小明妈妈的身高：C .小明妈妈手臂的活动范围；D .天花板的高度中选择合适的选项，将序号填入横线处）；
（2）把悬挂装置安装在水泥天花板上时应采用（在A .六角螺栓：B .膨胀螺栓；C .木螺钉中选择合适的选项，将序号填入横线处）；
（3）画出设计草图，必要时可用文字说明;
在设计草图上标注主要尺寸.

如图所示是一种压紧机构。手柄的摆动通过连杆带动压杆移动，物体压杆可将物体压紧或松开。图示位置为压杆与物体刚好接触，此时在连杆F力F的作用下，下列分析正确的是（）

A . 连杆受压，手柄受弯曲，物体被压紧 B . 连杆受拉，手柄受压，物体被压紧 C . 连杆受拉，手柄受弯曲，物体被松开 D . 连杆受压，手柄受压，物体被松开
