高中通用技术：

高中通用技术

如图所示为某热敏电阻在不同温度下电阻值的变化曲线。现需要设计一个水箱水温提醒器，用该热敏电阻作为传感器，当水温达到100℃时，蜂鸣器发出提醒声。以下符合上述设计要求的电路是(电路图中R_t为热敏电阻)（）

A .

B .

C .

D .

如图所示是一款测力矩扳手，在紧固螺栓时可显示所施加的力矩值。从人机关系角度分析，该设计主要考虑了（）

A . 人体的静态尺寸与动态尺寸 B . 普通人群和特殊人群 C . 信息的交互 D . 人的生理需求与心理需求

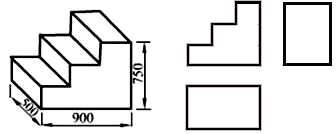

请补全三视图中所缺的3条线。

如图所示是一款木制作品展示架，支架与展示板之间采用铰连接，能够实现展示板的转动。请你为该展示架设计一个支撑件，便于将展示板固定于某一倾角。设计要求如下：
A、支撑件安装在展示板与支架之间，能使展示板上部向后倾斜，在0°~ 45°之间任意调整并可靠固定；
B、支撑件采用厚2mm、宽30mm、长度足够的钢板制作，其余零件自选；
C、结构简单，操作方便。

请根据上述设计要求，完成以下任务：

（1）以下因素在设计时不需要考虑的是（在①安装的位置；②支架高度；③板与支架之间的缝隙；④固定方式中选择一项，将序号填写在横线处）；
（2） ①画出支撑件的设计草图（只需画出支撑件），必要时可用文字说明；
②在设计草图上标注支撑件的主要尺寸；
（3）说明该支撑件是如何让展示板实现在0°-45°之间任意调整并可靠固定；
（4）支撑件安装在展示架后，要对该支撑件进行技术试验，以下的试验中，不需要的是（在①操作灵活性试验；②展示板不同角度调整和固定试验；③支撑件反复装拆试验中选择一项，将序号填写在横线处）。

如图所示为一款创意 LED(发光极管)耳钉，该款耳钉不需要打耳洞，所以不管是老人或者孩子都可以佩戴。和一般的LED耳钉不同的是，它是佩戴在耳朵的背面，因此从正面看不到任何的耳钉。戴上它，晚上走在路上的时候可以更好地让人看到你，晚上聚会或者篝火晚会时也可以点缀出点点星光。创意LED耳钉的设计主要体现了设计的( )

A . 创新原则、可持续发展原则 B . 创新原则、实用原则 C . 美观原则、技术规范原则 D . 实用原则、可持续发展原则

在船舶的设计过程中，需要进行大量的试验，由于物理水池的试验周期长、成本高，所以现在都利用先进的计算机设备，用数字化模型代替实体船舶原型进行试验。该技术试验方法属于( )

A . 优选试验法 B . 模拟试验法 C . 强化试验法 D . 虚拟试验法

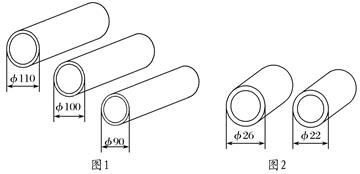

某工厂在厂房安装3种不同规格的管道，如图所示。直径分别为90、100、110。现要把管道沿墙面距地50cm水平安装，提供的材料：厚度3mm的钢板，标准件任选，请你设计一种管道与墙面的连接件，要求如下：

a.能安装三种不同直径的管道，且连接牢固

b.使管道与墙壁之间的距离能在100～150mm调整

c.每个连接件与墙壁用膨胀螺栓固定

请根据上述设计要求，完成以下任务：

（1） ①画出支撑架的设计草图，必要时可用文字说明；
②在设计草图上标注连接件的主要尺寸。
（2）制定设计方案前，需要明确设计的限制因素。以下因素中，不属于设计的限制因素(在“A .安装管道的直径；B .墙壁的高度；C .制作连接件所采用的材料”中选择合适的选项，将序号填入横线处)；
（3）安装膨胀螺栓时，不需要的工具是、(在下列工具中选择合适的选项，将序号填入横线处)；

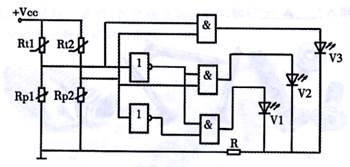

如图所示是小明设计的保温箱温度指示电路。图中Rt1和Rt2是负温度系数热敏电阻，Rt1用于检测上限温度，Rt2用于检测下限温度。请你根据描述和电路图完成下列任务：

（1）当发光二极管V2亮，说明保温箱内的温度 (A .高于上限温度值；B .低于下限温度值；C .介于下限温度值与上限温度值之间中选择合适的选项，将序号填入横线处)；
（2）要将上限温度值与下限温度值之间范围调大，应将(A .Rp1阻值和Rp2阻值同步调大；B .Rp1阻值和Rp2阻值同步调小；C .Rp1阻值调小、Rp2阻值调大；D .Rp1阻值调大、Rp2阻值调小中选择合适的选项，将序号填入横线处)。

（3）现要提高指示电路指示的醒目程度，将控制要求改为如下表所示。请你帮助小明根据控制要求，在虚线框内将电路连接完整；

功能要求

输入	输出
保温箱内的温度低于下限值	发光二极管V1亮
保温箱内的温度介于下限值与上限值之间	发光二极管V1、V2亮
保温箱内的温度高于上限值	发光二极管V1、V2、V3亮

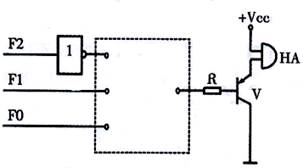

（4）小明要对电路增加报警功能，当保温箱内的温度低于下限值(V1亮时)，或者保温箱内的温度高于上限值(V1、V2、V3都亮时)时，有源蜂鸣器HA发出报警声，请你帮助小明根据要求在虚线框中补画出一个门电路，并与电路连接。

为了验证一种新疫苗的功能，了解其活性与毒副作用，科技人员先将这种疫苗在小白鼠身上做试验，然后再在志愿者身上试验，这种试验方法是（）

A . 虚拟试验法 B . 强化试验法 C . 移植试验法 D . 模拟试验法

如图所示是针对某产品设计的两个评价图，以下分析中不合理的是（）

A . 图甲是设计过程评价，图乙是最终产品评价 B . 图乙显示产品的成本较低 C . 设计过程中良好的监督管理能提高最终产品的质量 D . 该产品还有较大的优化空间

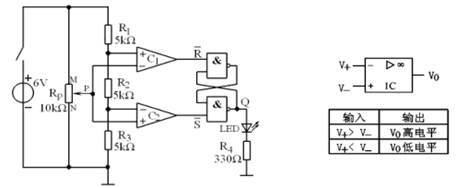

如图所示为普通LED发光实验电路，由两个电压比较器C1、C2，基本触发器及发光二极管组成，电压比较器的同相端比反相端的电压高时，输出高电平，相反则输出低电平。当P点在Rp中间位置时，LED的状态是（）

A . 不亮 B . 亮 C . 闪烁 D . 无法确定

如图所示的儿童扭扭车，只要左右转动方向盘，就可随意在水泥路、柏油路、大理石等硬质平地行驶，其神奇的动力与令人遐想的外观设计，深受孩子们喜爱；此外，性价比高、承载能力较强(最大可承受80kg)的特点非常适合亲子活动；由于没有减震装置，滑动过程中舒适度一般，特别是在不平滑平面上快速滑行会产生较大的噪音，对儿童听力与骨骼发育会造成一定的影响。下列评价坐标图中与描述相符的是( )
