下图所示电路符号对应的电子元器件是发光二极管，正偏电压达到1.6V就能发光。

如下图所示的零部件对应的主视图是（）

A .

B .

C .

D .

下列小明设计的方案中，从稳定性角度考虑最合理的是（）

A .

B .

C .

D .

如图所示的电路中，Rp2的初始电压值为3302，发光二极管的导通压降为2V，下列描述中正确的是（）

A . Rp1从最上端滑到最下端时，Uba始终为2V B . 该电路为共集电极接法，三极管无法达到饱和状态 C . 当V2发光时调大Rp2，伏特表示数变小 D . 无论怎样调节Rp1，V1始终不发光，说明V1损坏

陈晓丽同学发现自己居住的小区没有升国旗装置，于是她决定利用自己所学的知识为小区设计一个升旗装置。请完成下列各题，在横线处填上相应的内容。

（1）陈晓丽设计了自动升旗装置后，为了保护控制设备，她又设计了如图甲所示的木箱(箱子两个侧面是直角梯形，其余面都是矩形，除注明外，其余尺寸均为400mm)。同时她找到了一块木板(如图乙所示，木板长度为3300mm，宽度为400mm)。请你根据木箱的尺寸帮她在木板上划出剩余的线条(不考虑木板的厚度和锯缝)，以便进行锯割。(注：尺寸单位为每小格为100mm)

图甲

图乙
（2）制作并安装升旗装置后，陈晓丽进行升旗与国歌播放同步试验。请你帮她完成以下试验方案。试验准备：秒表，国歌播放时间t，旗杆高度h。
试验过程：
Ⅰ．计算理论速度v， $\text{[math]}$ ；
Ⅱ．依据理论速度v设置设定速度v₀ ， v₀=v；
Ⅲ．测量①；(从A．国歌播放时间；B．升旗时间中选出一种，在横线处填写相应的序号)
Ⅳ．重复测量三次，并记录数据。
结果分析：
计算三次测量数据的平均值，与国歌播放时间比较，如果大于国歌播放时间，则需要② (从A ．提高;B ．降低;C ．不改变中选出一种，在横线处填写相应的序号)设定速度v₀；如果小于国歌播放时间，则需要③ (从A ．提高;B ．降低;C ．不改变中选出一种，在横线处填写相应的序号)设定速度v₀。

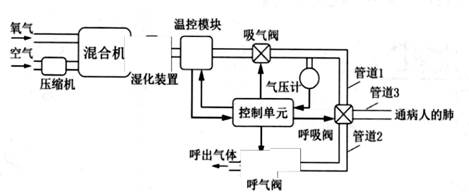

如图所示是某呼吸机系统的工作原理示意图。控制单元控制呼吸阀实现呼吸频率的调节。在吸气阶段，控制单元控制吸气阀的开合度将空气送入病人的肺内，肺内的压力增大使肺腔扩张，当肺内的压力达到预置值，关闭吸气阀，实现吸气功能。在呼气阶段，打开呼气阀，由于肺腔组织的弹性，将肺恢复到原来的形状，而使经过交换的一部分空气呼出体外，关闭呼气阀，实现呼气功能。请根据示意图及其描述完成问题。

（1）从系统的角度分析，下列说法中不恰当的是（）

A . 代替人的呼吸功能，体现了系统的目的性 B . 在吸气子系统中，吸气阀和呼吸阀由控制单元单独控制，它们之间没有关联 C . 经过一段时间的使用后，各个管道和阀门都需要消毒处理，体现了系统的动态性 D . 优化系统的吸气效果时，病人自身的肺功能属于约束条件
（2）以下对吸气气压控制子系统的分析中，正确的是（）

A . 吸气时，呼吸阀将管道2和管道3接通 B . 控制方式是开环控制 C . 控制量是流过吸气阀的空气流量 D . 气压计的灵敏度不影响控制精度

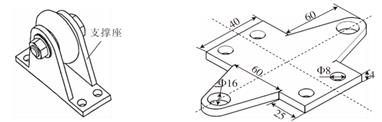

如图是小车轮的结构示意图，小明在通用技术实践课上，用大小合适的钢板制作支撑座。要求安装螺栓、螺母的两个通孔需保持水平对齐。

（1）用大小合适的铝板加工图中所示支撑座，下列加工流程最合理的是（）

A . 划线→锯割→钻孔→挫削→弯折→钻孔 B . 划线→钻孔→锯割→挫削→弯折→钻孔 C . 划线→钻孔→锯割→挫削→弯折→划线→钻孔 D . 划线→钻孔→锯割→弯折→挫削→划线→钻孔
（2）上题中关于支撑座加工过程的描述，下列选项中不正确的是（）

A . 划线时需使用划针、划规、钢直尺、样冲等工具 B . 钻孔后不需要倒角 C . 加工该工件需要使用圆挫 D . 为防止松动，应在平垫圈与螺母间加装弹簧垫圈

如图所示，是小刘同学设计的花盆土壤湿度控制系统示意图。其工作原理是：控制电路将探头测得的湿度值与设定值相比较，根据偏差值控制电磁阀门打开或关闭，使土壤湿度值达到设定值。电磁阀门属于该控制系统的（）

A . 反馈元件 B . 执行器 C . 输入元件 D . 控制器

在下列关于系统说法中，哪个是有关整体性的理解（）

A . 系统是一个整体，具有整体的特性功能、目标和作用的有机整体 B . 构成系统的各元素之间，是相互联系、相互作用、相互依赖、相互影响的关系，是彼此相关的 C . 系统都存在于一定的环境中，并不断地与外界环境进行物质的、能量的和信息的交换，系统必须适应外部环境的变化 D . 也称为功能性，每个系统都具有特殊的功能，这是区别不同系统的主要标志

如图所示是一款智能体感代步车，由蓄电池驱动，内置精准陀螺仪，根据人体姿势实现前进、后退、转弯等各种功能。从人机关系角度分析，下列说法不正确的是（）

A . 面板能显示速度、里程等，实现了信息交互 B . 限定了最高速度，可以减少因速度过快而出现的意外事故，实现了安全目标 C . 代步车有不同颜色可供选择，满足人的不同心理需求 D . 根据人体姿势实现代步各种功能，主要考虑特殊人群的需求

通用技术课上，李雷用大小为200mm×100mm×1.5mm的钢板，设计了如图所示的零件。

（1）图中错标与漏标各有（）

A . 错标1处，漏标2处 B . 错标2处，漏标1处 C . 错标2处，漏标2处 D . 错标2处，漏标3处
（2）关于该零件的制作过程，下列说法正确的是( )

A . 划线的步骤为：划基准线→划轮廓线→划加工尺寸线→冲眼 B . 正常锯割时，用力要轻一些，以防工件断裂 C . 在锉削中间葫芦孔时，可使用平锉和圆锉完成 D . 加工R23的圆弧时，可采用直接钻孔的方式以提高加工效率

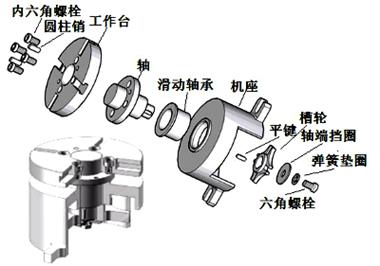

如图所示是一种回转工作台的结构示意图。滑动轴承安装并固定在机座的孔中，轴在轴承内转动。工作台安装在轴的上端，通过圆柱销和内六角螺栓固定在轴上；槽轮安装在轴的下端，通过平键与轴连接，并用轴端挡圈、弹簧垫圈和六角螺栓锁紧。回转工作台装配需要以下环节：A．安装滑动轴承；B．安装槽轮；C．安装轴端挡圈；D．安装平键；E．安装弹簧垫圈；F．安装六角螺栓；G．安装轴；H．安装内六角螺栓；I．安装工作台；J．安装圆柱销。

请分析回转工作台的结构和装配工艺，回答以下问题：

（1）合理的装配流程为：→G→→C→E→F→→J→H(在横线处填写装配环节的编号)；
（2）防止六角螺栓松动的零件是(在“A ．轴端挡圈；B ．弹簧垫圈”中选择合适的选项，将序号填入横线处)；
（3）下列零件中，不属于标准件的是(在“A ．六角螺栓；B．弹簧垫圈；C ．轴；D ．平键”中选择合适的选项，将序号填入横线处)。

用遥控器调换电视机频道的过程，实际上就是光电传感器把光信号转化为电信号的过程。下列选项中，属于这类传感器的是（）

A . 红外报警装置 B . 走廊照明灯的声控开关 C . 自动洗衣机中的压力传感装置 D . 电饭煲中控制加热和保温的温控器

电动汽车“真环保”还是污染转移？该不该大力发展电动汽车？

得益于近几年国家政策的扶持和人们消费观念的转变，新能源电动汽车在中国市场的销量也在逐年上升。很多人都认为电动汽车非常的环保，因为它不排放尾气。但是，电动汽车真的环保吗？

电动汽车的电从哪里来呢？无非就是通过充电桩给充电。而这个电是通过国家的电网输送的。就目前来看，我国所用的大部分电力是通过火力发电产生的。而要想有更多的电力就要燃烧掉更多的煤炭，电动汽车从某种意义上来说也就是烧煤车。所以从这一方面看，它并不环保。

电动车的核心技术就是电池组。我们都知道废旧电池能随意丢弃，不然电池里的重金属会严重污染土壤和地下水资源。现在的电池很多都实现了汞的零含量，但是电动汽车内的锂电池可不止这两样重金属。虽然很多新能源厂家都在极力宣传锂电池的环保特性，然而锂电池相对于镍氢电池、镍镉电池对于环境的污染只是相对较轻。重金属钴、锰以及非金属砷、氟等元素的化合物对环境拥有着不可逆的破坏。

既然目前的电动汽车并不环保，那我们还该不该大力发展电动汽车？

如图，是某班学生利用萝卜和牙签搭建的作品。以下关于该作品的说法正确的是（）

A . 该作品属于壳体结构 B . 牙签与萝卜块的连接方式是铰连接 C . 采用三角形结构，可提高作品结构的稳定性 D . 将牙签插入萝卜块时，牙签的受力形式是受拉

下列在有关电路板上元器件的焊接要求，说法不适当的是( )

A . 焊件表面应是清洁的，油垢、锈斑都会影响焊接 B . 对黄铜等表面易于生成氧化膜的材料，可以借助于助焊剂先对焊件表面进行镀锡浸润后，再行焊接 C . 要有适当的加热温度，使焊锡料具有一定的流动性才能焊牢，但温度也不可过高，过高时容易形成氧化膜而影响焊接 D . 焊接时一次不成功不要紧，可以多次长时间反复烫焊，焊锡用量多一点也无妨

赵明发现口香糖污渍很难清除，因此在研究性学习活动中设计制作了如图所示的便携式口香糖污渍清除器，并提交了专利申请，下列说法中不正确的是（）

A . 赵明的设计主要用于清除口香糖污渍，目的性明确 B . 赵明在设计和制作中运用了多门学科的知识，体现了技术的综合性 C . 该口香糖污渍清除器结构新颖，具有创新性 D . 该清除器提交专利申请后就得到了专利保护

“共享单车”是一种新型的交通工具租赁业务，其租赁的过程通常如下：首先在手机上安装共享单车相应软件，然后进行注册实名认证，接下来缴纳保证金，之后就可扫描自行车上的二维码开锁租车，骑车到达目的地后，把车锁好归还，完成此次租赁业务。

（1）请根据上面的描述，在方框中填写相应环节的序号，补全共享单车租赁的流程图。（①注册实名认证②扫描二维码开锁租车；③缴纳保证金）
（2） “共享单车”在不同城市的租车模式出现了多样化，有的公司不再要求安装租车软件，只需用微信扫二维码就可租车。试从流程优化的角度，分析以上改变对租车流程带来的影响。

高二（1）班李明同学在教室里布置了一些花草，他把直杆AB的一端固定在墙上将吊兰挂起来，如图所示。

（1）结构受力的五种基本形式有弯曲力、扭转力、压力、拉力和剪切力。请说出AB杆的主要受力形式。
（2）简述这个结构存在的缺陷。
（3）在不改变杆的固定点A和悬挂点B的前提下，你对这个结构有什么改进建议？
请用一句话说明并在原图上直接标注。

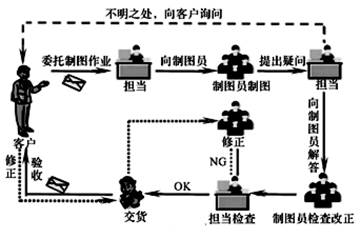

如图所示为一科技公司的制图服务流程图，为了更好地为客户提供高品质的服务，该公司在日常工作中严格遵守下边的品质管理流程图。该制图流程中，担当起着重要作用，以下不是其主要工作是（）

A . 接受委托任务 B . 修改图形缺陷 C . 检查图形质量 D . 向制图员解答疑问
