如下标志不属于环保标志的是（）

A .

B .

C .

D .

在人类历史上，总是有人幻想设计“永动机”，以提供“没有本钱的能源”。“永动机”的想法一直持续了几百年，无论是从物理的方法，还是化学的方法，都没有成功，这样的设计为什么会失败（）？

A . 它们不符合技术的目的性 B . 它们违反了基本的科学原理 C . 它们不符合技术的创新性 D . 它们没有技术专利

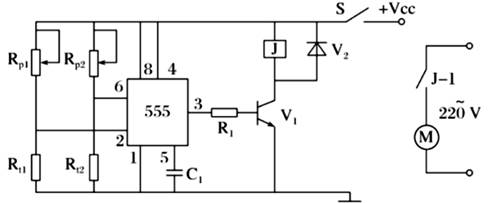

【加试题】如图所示为张雷设计的户外高压水雾降温系统控制电路。设备附近气温一旦高于30℃就会启动高压水泵喷出0.1~35μm的微小水雾进行吸热降温，当温度降至25℃时自动停止。请根据描述和电路图完成以下任务:

555芯片功能说明
4脚	6脚	2脚	3脚
低	×	×	低
高	>2/3Vcc	>1/3Vcc	低
高	<2/3Vcc	>1/3Vcc	不变
高	<2/3Vcc	<1/3Vcc	高
高	>2/3Vcc	<1/3Vcc	高

（1）热敏电阻Rt1与Rt2的类型为(在A ．均为负温度系数型；B ．均为正温度系数型；C ．Rt1、Rt2分别为正、负温度系数型；D ．Rt1、Rt2分别为负、正温度系数型中选择正确的一项，将序号填在横线处)；
（2）若张雷在焊接电路时不小心造成了555芯片的2脚和6脚短路，则可能导致的结果是(在A ．30℃时无法启动喷水雾；B ．25℃不停止喷水雾；C ．高温喷水雾低温停的功能基本不变；D ．以上三种情况均有可能中选择最合理的一项，将序号填在横线处)。
（3）故障排除后进行功能调试时发现若31℃时仍未喷水，则最合理的措施是将电位器(在A ．Rp1；B ．Rp2；C ．Rp3中选择正确的一项，将序号填在横线处)的滑动触点(箭头处)(在A ．向上调节；B．向下调节中选择正确的一项，将序号填在横线)。
（4）如果下雨就不需要喷水雾降温了，请在下图中选择合适的电子元器及接线端子进行连线，使其未下雨时功能如前所述。一旦下雨，无论温度如何都止喷水雾(部分电路略)

如图所示的是手动拉蒜器，拉动拉环可快速将蒜瓣打成蒜蓉。从人机关系角度分析，下列说法中不正确的是（）

A . 造型简洁，配色和谐，考虑了人的心理需求 B . 拉环大小适中，考虑了人的静态尺寸 C . 拉动拉环可快速将蒜瓣打成蒜蓉，实现了高效目标 D . 外壳采用高强度塑料，不易损坏，实现了安全目标

如图所示是某公司设计的一款智能垃圾桶，采用红外感应。当手靠近桶盖时，自动打开；手远离桶盖后，延时5-6秒自动关闭。以下关于智能垃圾桶的说法中不正确的是（）

A . 桶身采用圆形设计，符合设计的技术规范原则 B . 红外感应，自动打开桶盖，符合设计的创新原则 C . 桶盖和内桶均采用ABS环保级材料，符合设计的可持续发展原则 D . 设置open按键，使桶盖一直开启，方便长时间处理垃圾，符合设计的实用原则

19世纪80年代，人们成功地将用汽油作燃料的内燃机用于驱动车辆，方便和改善了人们的出行和交通状况，但同时也产生了汽车尾气污染空气的不良后果。这个事实告诉我们（）

A . 应该停止使用汽车 B . 应该正视和减少技术两面性带来的负面影响 C . 当初就不应该发明内燃机 D . 应该重新使用蒸气机驱动车辆

如图所示是一款不锈钢红酒架，若发现放置红酒时容易翻倒，有效的改进措施是（）

A . 降低弧形支架的高度 B . 底座和弧形支架改用焊接 C . 减少弧形支架的弯曲程度 D . 增大底座的支撑面积

订书机的零件只有组装在一起，才能实现订书机作为装订工具的功能，这说明订书机系统具有（）

A . 目的性 B . 相关性 C . 整体性 D . 环境适应性

小明准备设计一个自供电发光鸟巢，他制定了一个设计计划，以下关于该计划的描述合理的是（）

A . 小明需要先明确该设计的内容和价值 B . 制定设计方案时需要先绘制设计加工图 C . 方案确定后马上进行模型或原型的制作 D . 制作完毕后，需要先设计一份产品说明书

小明利用课余时间对学校食堂楼梯进行了测量，测得踏步高度170mm，宽度280mm，长度2200mm，楼梯设计很有特点，有高低两条扶手，尺寸如图a所示。请完成以下任务。

（1）主要考虑了动态尺寸的是（请从A 、踏步高度170mm；B 、踏步宽度280mm；C 、扶手高度1050mm中选择合适的选项，将序号填入横线内）；
（2）楼梯扶手设计成高低两处，主要考虑（请从A 、普通人群与特殊人群；B 、动态的人与静态的人；C 、信息交互中选择合适的选项，将序号填入横线内）；
（3）小明通过上网查阅，询问建筑设计专业人员等方式收集信息后对食堂楼梯进行评价，评价图如图b所示。根据评价图，说法不正确的是（请从A 、人机关系较好；B 、成本较高；C 、不是很美观中选择合适的选项，将序号填入横线内）；

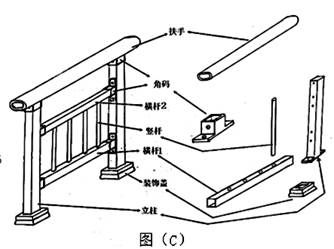

（4）小明查阅相关国家标准规定，学校楼梯净宽达四股人流宜加设中间扶手。在楼梯中间增加扶手，扶手的安装效果及结构配件如图（c）所示，则合理的安装步骤是：

A→E→→→→B→C（请从A .划线、打孔；B .安装扶手上的角码； C 、安装扶手；D 、安装立柱侧面的角码； E 、安装立柱；F、组装竖杆与横杆1、2及角码；G .安装装饰盖中选择合适的选项，将序号填入横线内）。

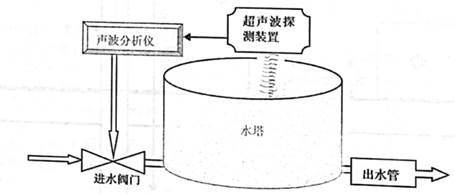

水塔水位控制系统一般用于家庭、机关单位、消防、学校、工厂等的水塔上进行自动控制水位，一般要求能实现无人值守，缺水自动补水，水满能自动停止进水。以下是小明设计的水位控制系统示意图，其工作过程如下：超声波探测装置产生的高频脉冲能穿过液体，并能被容器内表面反射回来。反射回来的信号被超声波探测装置接收后，传输给声波分析仪。声波分析仪通过对这个反射波的分析和计算，就可以判断出液位是否达到了预设的位置，继而输出控制信号给进水阀门，从而完成对液位的监控。请完成以下小题：

（1）该水位控制系统的控制方式为，控制手段为(在A .手动控制：B .自动控制：C .开环控制：D .闭环控制中选择合适的序号，填入横线中)；
（2）干扰因素广泛存在于各种控制行为当中，以下不属于该水位控制系统干扰因素的是；

A . 供电电网电压波动 B . 用户正常用水 C . 外界相近频率超声波信号 D . 调整探测装置安装高度
（3）在设计该系统时，分析仪、电磁阀等元件应选择工作状态可靠的，但这样往往又会使设计预算超支，究竟选择什么样的元件比较头疼，这时候我们应考虑运用系统分析的、。(在A .经济性原则：B .整体性原则；C .综合性原则；D .科学性原则中选择合适的选项，填入横线中)。题中所指“预算”在该系统设计优化中属 (在A .影响因素；B .限制因素：C .约束条件中选择合适的选项，填入横线中)。

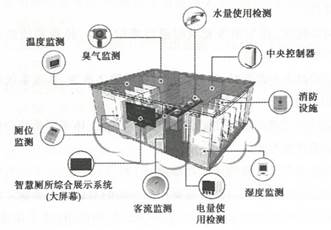

如图是某智慧厕所功能示意图。该系统设有多个监测子系统，用于实时显示工作状态并记录运动数据，中央控制器用于控制灯光、通风、消毒、除湿、消防等设施。下列关于该系统的分析中正确的是（）

A . 系统中各个监测子系统之间相互独立、互不关联 B . 监测获得的运动数据是实现系统优化的约束条件 C . 中央控制器是智慧厕所的核心部分，体现了系统的整体性 D . 通过统计分析运行数据确定系统优化方案，体现了系统分析的科学性原则

以下对锯割操作的描述，不正确的是（）

A . 手锯是向前推时进行切割，在向后返回时不起切削作用，因此安装锯条时应锯齿向前； B . 锯条的松紧要适当，太紧失去了应有的弹性，锯条容易崩断；太松会使锯条扭曲，锯缝歪斜，锯条也容易崩断。 C . 锯割薄板时，为了防止工件产生振动和变形，可用木板夹住薄板两侧进行锯割。 D . 锯割圆管时，一般把圆管水平地夹持在台虎钳内，水平向下锯割

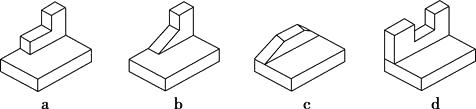

仔细观察下面的俯视图(如图所示)，它和a，b，c，d四个模型的关系正确的是（）

A . 只能是c的 B . 可能是b，c，d的 C . 可能是a，b的 D . 不可能是a，b的

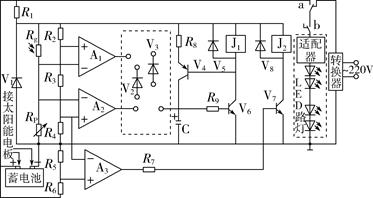

如图所示，这是小明设计的一款具有市电补偿功能的太阳能路灯控制实验电路。当蓄电池电压低于11 V时，自动切换成市电供电模式。当环境光强低于设定下限时，LED路灯点亮；达到上限时，路灯熄灭。其中A1、A2、A3是电压比较器，当输入电位V＋>V－时，输出高电平；当输入电位V＋<V－时，输出低电平。请根据电路图及其描述完成以下小题：

（1）小明希望A1用于上限光强、A2用于下限光强的检测，请完成虚线框内的电路连线；
（2） A3用于检测蓄电池电压。根据控制要求分析电路，J1、J2分别控制（在A .J1控制a、J2控制b；B .J1控制b、J2控制a中选择合适的选项，将序号填入横线处）；
（3）蓄电池电压低于11 V时切换成市电供电模式，现提高至12 V时就切换，而不影响光强上下限设定值，以下调整可行的是、（在A .减小R4的阻值；B .减小R5的阻值；C .增大R5的阻值；D .增大R6的阻值；E .减小R6的阻值中选择合适的选项，将序号填入横线处）；
（4）试验中发现环境光暗时，J1反复吸合释放，下列原因分析可能的是（在 A .V4击穿；B .V5 接反；C .路灯灯光照射到Rg；D .R9阻值太大中选择合适的选项，将序号填入横线处）。

古瓷修复是一项很难的技术，不仅需要运用现代化的材料、手段和机械，还要跟传统工艺相结合。这说明技术具有（）

A . 复杂性 B . 创新性 C . 专利性 D . 两面性

下列控制系统中，属于开环控制系统的是（）

A . 电饭锅的保温控制系统 B . 笔记本电脑CPU风扇的转速控制系统 C . 抽水马桶水位控制系统 D . 声控灯开关控制系统

【加试题】小明在放大电路中测得三极管T的直流电位如下图所示。下列说法中不正确的是（）

A . 三极管T的管型是PNP B . 集电极的电位是12V C . 基极电位是11.3V D . 三极管T属于硅管

关于一份完整的产品使用说明书的组成，以下说法正确的是（）

A . 一份完整的产品使用说明书由①设计说明②使用说明③注意事项④联系方式四部分组成 B . 一份完整的产品使用说明书由①设计说明②使用说明③注意事项三部分组成 C . 一份完整的产品使用说明书由①使用说明②注意事项两部分组成 D . 一份完整的产品使用说明书由使用说明组成

张雷发现通用技术实验室里的投影仪不能调节高度，经拆解发现投影仪支架结构如图所示。支架由上、下两部分组成，上半部分连接到天花板上，下半部分与投影仪连接，上、下两部分侧边都有直径为8mm的通孔。请你帮张雷为支架的上、下两部分之间设计一个连接件，设计要求如下：

A．能对投影仪进行高度调节，调节范围至少要有100mm;

B．能使投影仪在某一个高度固定；

C．连接件主要材料采用30mm宽、3mm厚的条钢，辅助材料自选；

D．结构简单，调节方便；

（1） ①画出连接件的设计草图，必要时可用文字说明；
②在设计草图上标注连接件的主要尺寸；
（2）以下连接方式中最适于支架与连接件进行安装和调节的是(在①六角螺栓与螺母;②紧定螺钉;③膨胀螺丝;④六角螺栓与元宝螺母;⑤自攻螺钉中选择最适合的一种，将序号填写在横线处）；
（3）连接件安装到投影仪支架上后，为了检验其是否达到设计要求，张雷进行了以下技术试验,其中合理的有(指出所有合理的项目，将序号填写在横线处）；
①在连接投影仪处挂上普通投影仪2倍重的砝码，观察所固定高度是否变化；
②将连接件置于潮湿环境中，看是否容易生锈；
③反复调节高度，看操作是否简便；
④敲击与天花板连接的圆柱,观察其与天花板连接的牢固程度；
⑥安装不同的投影仪到支架上，测试支架对不同投影仪的适应性。
