如图所示的为娱乐风洞(一种空中悬浮装置)控制系统，系统通过制造和控制气流，将体验者在特定的空间内悬浮起来。其工作过程如下：检测装置将检测到的体验者实际高度返回到输入端并与设定高度进行比较，控制电路根据高度偏差值发出控制命令，控制电动机和扇叶的转速，调整人的滞空高度，最终使人能滞留在设定的高度。请根据文字描述，结合示意图，完成以下任务：

（1）该控制系统的被控量和控制量分别是和(在“①人的滞空高度；②设定高度；③电动机和扇叶的转速；④高度偏差值”中选择合适的选项，将序号填写在横线处)。
（2）该系统中的检测装置不可能用到的是(在“①距离传感器；②红外传感器；③速度传感器”中选择合适的选项，将序号填写在横线处)。
（3）检测装置将检测到的实际高度返回到输入端与设定高度进行比较的过程，称为。
（4）娱乐风洞控制系统向公众开放运行一段时间后，需要定期进行检查和维护以保证设备和体验者的安全，体现了系统的(在“①整体性；②安全性；③相关性；④动态性”中选择合适的选项，将序号填写在横线处)。
（5）在设计娱乐风洞时，既要考虑设计的成本，又要考虑系统的功能，还要兼顾人的安全，体现了系统分析的原则(在“①整体性；②科学性；③综合性；④经济实用性”中选择合适的选项，将序号填写在横线处)。

【加试题】如图所示是一个简单的组合逻辑电路，关于该电路的逻辑关系，下列真值表中正确是（）

A .

A	B	F
0	0	0
0	1	1
1	0	0
1	1	1

B .

A	B	F
0	0	1
0	1	0
1	0	1
1	1	0

C .

A	B	F
0	0	0
0	1	0
1	0	0
1	1	1

D .

A	B	F
0	0	0
0	1	1
1	0	1
1	1	1

以往电路图的设计都是手工绘制，繁琐且易出错。随着电子技术的发展，尤其是电子计算机技术的发展，现在用专门的电路图设计软件大大方便了电路设计，而且还可以进行仿真测试。从技术试验的角度看，“仿真测试”属于（）

A . 优选试验法 B . 模拟试验法 C . 虚拟试验法 D . 强化试验法

如图所示是一款平衡车，从人机关系的角度，下列分析中正确的是（）

A . 腿控杆高度适中，主要考虑了特殊人群的需求 B . 踏板的宽度，主要考虑了人的动态尺寸 C . 有22公里续航，主要考虑了人的心理需求 D . 转向或刹车时会亮起不同颜色的尾灯，主要考虑了信息交互

补全三视图中所缺少的三条图线。

过去的按键式电话机没有显示屏，人们只能通过听电话按键提示音判断是否按下按键;如今的电话可以让人在听到铃响的同时看到来电号码的提示。这种电话机的设计主要考虑了人机关系中（）

A . 普通人群与特殊人群 B . 静态的人和动态的人 C . 人的生理需求与心理需求 D . 信息的交互

设计中的经济原则是指以最低的费用取得最大的效益。下列产品设计思路不符合经济原则的是（）

A . 设计产品时注意新工艺新材料的使用，尽可能做到可以批量生产和自动化管理 B . 设计产品时采用价格低廉的材料、粗糙的工艺，最大程度降低产品价格 C . 设计产品的结构有利于产品的包装、运输、销售、储存等环节 D . 产品设计时，尽量减少不必要功能的设计，同时提高产品使用的耐久性

小明使用多用电表测量不同的元器件，下列说法中正确的是（）

① ②

③ ④

A . 图①选用2V直流电压档测量性能良好的普通二极管，测试结果应为0.7V左右 B . 图②测量电烙铁插头间的阻值，若测量结果为无穷大，说明电烙铁故障 C . 图③测试性能良好的电解电容时，红表笔应接电容的正极，黑表笔接电容的负极 D . 图④电阻档档位应调小，并进行欧姆调零，再次重新测量

在制作过程中，锉刀一般不能用于( )

A . 去除锯割后产生的毛刺 B . 去除铁管材料上的铁锈 C . 锉削铁管使之符合尺寸要求 D . 锉被磨钝的钢锯条锯齿

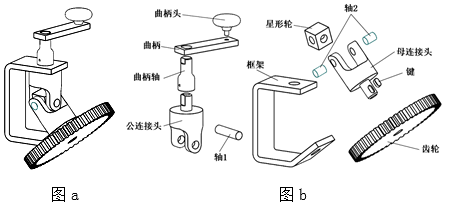

如图所示为万向节的结构示意图。曲柄通过曲柄轴与公连接头连接，齿轮通过键与母连接头连接，公连接头和母连接头通过星形轮连接实现一定角度的旋转方向改变。分析该款万向节的装配结构，回答以下问题：

（1）以框架为基准，该结构的装配需要以下环节：A .安装公连接头；B .安装曲柄轴；C .安装曲柄头；D .安装齿轮；E .安装母连接头；F .用轴2安装星形轮；G .安装曲柄；H .安装键；I .用轴1安装星形轮。合理的装配流程为：A→I→→F→→→B→→C（在横线处填写装配环节的序号）；
（2）该万向节的结构当中，曲柄头与曲柄之间的连接方式为，曲柄与曲柄轴之间的连接方式为（在“A .铰连接；B .刚连接”中选择合适的选项，将序号填入横线处）。

20世纪初，食品商瓦尔特·杜伯纳观察来到他店里的消费者。他注意到，人们能够用手提起来多少商品，或者用胳膊央起来多少商品，直接影响到商品的销售量。于是他有了一个创意。他准备了一个大纸袋，用一根绳索作为加固筋兜起来，这种申请了专利的杜伯纳购物袋可以承重75磅，那根绳子还兼做提手用。杜伯纳每年销售100万个这样的购物袋。

（1）上述材料中杜伯纳发现问题的途径是（）

A . 调查问卷 B . 观察日常生活 C . 技术试验 D . 技术研究
（2）发现问题之后，杜伯纳明确了什么问题（）

A . 怎样发明一个购物袋 B . 如何增加商品的销售量 C . 怎样的购物袋可以让人方便、轻松地购买商品 D . 怎样用绳索制作一个购物袋

小明用面包板和电子元器件搭建如图所示电路进行测试，发现无论光线如何变化，发光二极管V₁始终不亮。以下的原因，可能的是（）

A . 光敏电阻引脚与面包板虚接 B . R₂电阻与面包板虚接 C . 可变电阻器R_P与面包板虚接 D . 三极管内部短接

如图所示是阳台承重结构示意图。挑梁是阳台主要承重构件，一般会在上、下部铺设受力钢筋。下列对挑梁的分析正确的是（）

A . 挑梁受弯曲形变，上部铺设多根钢筋 B . 挑梁受压形变，下部铺设多根钢筋 C . 挑梁受弯曲形变，下部铺设多根钢筋 D . 挑梁受压形变，上部铺设多根钢筋

某同学拟设计一款在学校食堂使用的餐具自动回收清洁一体机，设备工作流程如图所示。为了防止病毒滋生。提升餐具卫生品质，以下优化措施合理的是（　　）

A . 取消分类环节 B . 将清洗漂洗环节合并 C . 在清洗环节增加洗涤剂用量 D . 在烘干后增加消毒环节

如图所示的组合件是由构件1和构件2组合在一起，其中构件1是用厚度4mm的钢板加工而成，构件2是常见的螺栓螺母。请完成下面小题。

（1）在加工该组合件的过程中，下列有关工具设备的选用和加工流程的说法合理的是（）

A . 加工构件1的流程为：划线→锯割→弯折→钻孔→锉削 B . 加工构件2的流程为：划线→锯割→淬火→磨削圆头→套丝 C . 在构件1和构件2的连接处采用平垫圈，可使连接处受力均匀分布，防止连接件受到损坏 D . 用丝锥和丝锥扳手加工构件2的外螺纹
（2）小明在通用技术实践课上用钢板加工构件1，以下操作正确的是（）

A . 划线时，划针紧贴导向工具，可以划多次，直至留下清晰痕迹 B . 锯割时为了起锯平稳，位置准确，可用拇指抵住工件，以便确定锯条位置 C . 锉削时可以用圆锉锉出外面的弧形 D . 钻孔时可以戴上手套，手持钢板在台钻上操作

如图所示是一款金属骨架折叠椅，下列关于该折叠椅结构的说法不正确的是（）

A . 使用时，扶手主要受弯曲，斜撑杆主要受弯曲 B . 斜撑杆与底板之间的连接属于铰连接 C . 水平拉杆的作用是为了提高结构的强度 D . 椅面和靠背的材质最有可能是木板

如图所示是学生设计的一款可随儿童成长调节高度的椅子，凳面与支撑斜杆采用插接方式连接。为提高整体结构强度并不影响功能，下列改进意见中，合理的是（）

A . 加长凳面 B . 凳面与斜杆采用榫接 C . 斜杆与底座用硬木条榫接 D . 凳面与斜杆间采用铰连接

请补全三视图中所缺的三条直线(超过三条倒扣分)。

小明同学用指针式多用表检测某正常三极管的管型及管脚名称，他将多用表欧姆挡置于R×1K，把黑表笔接三极管的其中一个引脚J1，将红表笔分别接其余两个引脚上，两次测量时指针几乎不偏转；再把红表笔接三极管的引脚J1，将黑表笔分别接其余两个引脚上，一次指针偏转大，另一次几乎不偏转。根据以上检测结果，下列描述错误的是（）

A . 小明也可将多用表欧姆挡置于R×100进行检测 B . 三极管的管型为NPN型 C . 引脚J1可能为集电极 D . 引脚J1不可能是发射极

如图所示是板带材轧制过程中的厚度控制系统。通过测厚仪对板带材实际轧出厚度连续地进行测量，并根据实测值与给定值相比较后的偏差信号，借助于控制回路和装置或计算机的功能程序，改变轧辊的位置、张力或轧制速度，把板带材厚度控制在允许偏差范围之内。请根据示意图及描述完成下面小题。

（1）下列关于板带材轧制厚度控制系统的分析中不正确的是（）

A . 执行机构根据控制装置的控制命令及时调整控制量，体现了系统的相关性 B . 能将板带材厚度控制在允许偏差范围之内，体现了系统的目的性 C . 测厚仪的精度是影响该系统优化的因素 D . 借助于控制回路和装置或计算机的功能程序，改变轧辊的位置、张力或轧制速度，体现了系统分析的科学性原则
（2）下列关于板带材轧制厚度控制系统的分析中正确的是（）

A . 输入量是板带材 B . 输出量是轧辊的位置、张力或轧制速度 C . 当板带材厚度出现偏差时，测厚仪与轧辊之间的距离L越大，控制系统调整越及时 D . 使用一段时间后，轧辊略微磨损，不会影响控制系统的精度
