高中通用技术：

高中通用技术

下图为中国国家大剧院，请结合所学知识回答以下问题：

（1）中国国家大剧院外壳属于哪种基本结构类型？
（2）请说明这种结构类型的受力特点。
（3）请列举至少 3 种这种结构类型在生活中的应用。

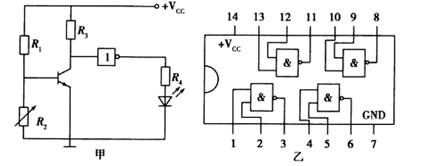

如图甲所示是小通设计的一个温度报警电路，R₁是负温度系数的热敏电阻，R₂是可调电阻，当温度超过60℃时，电路自动启动报警灯指示报警（与非门集成电路只画了一个示意图，未指定具体芯片）。

（1）若希望温度超过70℃时才报警，则应该（在“①增大R₂ ， ②减小R₂；③增大R₄_，④减小R₄”中选择一项，将序号填写在横线处）；
（2）若手头没有六反相器芯片，只有四2输入与非门芯片74LS00（见图乙）可用，请在以下电路的虚线框中选择合适的端子进行连线，把电路图补全；
（3）若小通只有PNP型三极管可用，请在下图的虚线框中进行合理的电路设计，使电路能实现原有的设计功能。（将两个R的下标标上，将PNP型三极管画上，将虚线框内的端子连接好）。

型号为JQC－3F的小型直流电磁继电器如图所示。共有5个引脚，其中2个引脚连接线圈，另外3个引脚分别连接常开触点、常闭触点和动触点。已知继电器完好，用多用电表测各引脚之间的电阻，下列判断不正确的是( )

A . 若测得某两个引脚之间的电阻约400，则这两个引脚连接的必定是线圈 B . 若测得某两个引脚之间的电阻为无穷大，则两个引脚中必定有一个连接常闭触点 C . 若测得某两个引脚之间的电阻为零，则两个引脚中必定有一个连接动触点 D . 若测得某引脚和其引脚之间的电阻均为无穷大，则该引连接的必是常开触点

一款双缸洗衣机，洗衣时，将定时器旋钮旋转到设定时间位置，洗衣机在定时器控制下开始工作，直到定时器回到零位，洗衣机才停止工作。该过程的控制属于（）

A . 手动控制、开环控制 B . 自动控制、开环控制 C . 自动控制、闭环控制 D . 手动控制、闭环控制

关于各传感器的应用，描述不正确的是（）

A . 在农村棉花收割季节，可以用温、湿度传感器测出棉花的温度和湿度 B . 电子秤能称重是利用了压力应变式传感器 C . 红外测温仪利用热敏传感器测出人体温度值 D . 需要测量一些长距离时，可以用位移传感器实现

如图a所示的是某个夹具中的一个压板。小明在通用技术实践课上用钢板加工这个压板，在加工过程中需要以下环节：A .钻孔；B .划线；C .锉削；D .冲眼；E .锯割。

图a

请分析该压板的加工环节，回答以下问题。

（1）合理的加工流程为→D→→E→(在横线处填写加工环节的序号)。
（2）小明加工该压板时，下列工具不需要用到的是(在A .样冲；B .台虎钳；C .钢丝锯中选择合适的选项，将序号填入横线处)。
（3）图b为该压板的三视图，请补全三视图中所缺的两条图线。

图b

卡拉OK此项发明改变了全世界无数人的娱乐生活，在当今社会非常盛行（如图所示）。但它的发明者日本人井上大佑先生并没有因此而富起来，因为他推出自己作品前，事先没有做以下哪件事（）

A . 明确问题 B . 设计的交流 C . 申请并获取专利 D . 技术更新

下列事例，不能体现人类依靠技术改造自然，并与自然和谐相处的是（）

A . 昭通市修建溪洛渡水电站 B . 发明塑料袋以方便生活 C . 腾冲县利用地热进行发电 D . 昆磨高速绕开“野象谷”路段

如图所示是某即热式饮水机设计方案。自来水经过滤装置后进入储水箱，再送到煮水箱，煮水箱与储水箱连通，水位相同。当水位达到高水位时，进水电磁阀断电关闭，水位降到低水位时电磁阀通电进水。在打开出水龙头取水时，控制电路工作，电加热器迅速将煮水箱中的水加热至100℃，其间产生的水蒸汽通过排气管排出。请完成以下小题。

（1）将储水箱和煮水箱作为被控对象，下列属于其水位控制系统干扰因素的是（）

A . 重新设置高低水位开关的位置 B . 电加热器无法加热 C . 在出水龙头处取水 D . 排气管伸出端截短一定长度
（2）下列关于煮水箱水温控制系统的说法错误的是（）

A . 控制器为出水龙头 B . 被控对象为煮水箱中的水 C . 输出量为煮水箱的水温 D . 执行器为电加热器

随着高铁技术的快速发展，人们出行在各大城市的交通时间大大缩短，标志着我国已经迈入高铁时代，以下叙述不正确的是（）

A . 高铁技术的发展体现了解放人的作用 B . 交通技术的发展改变了人们的生活方式 C . 发展高铁技术体现了人类对自然的保护 D . 缩短了人们出行的时间体现高铁技术的目的性

商场、电影院、会议厅等公共场所发生火灾、地震等灾害时，人们会争先恐后地拥向出口造成拥堵，甚至引发挤压和踩踏的伤亡事故。为了便于疏散人群，公共场所的出口应设计成（）。

A . 外推门

B . 内拉门

C . 卷帘门

D . 平移门

如图所示是小明家放在厨房柜台的调料味盒，尺寸为140×75×75毫米。由于厨房柜台比较小，小明发现在炒菜、盛菜的过程中，容易碰到调料味盒。为了节省柜台使用空间，将调料味盒固定到墙面上，请帮小明设计固定调料味盒的支架，设计要求如下：

⑴调料味盒能可靠固定到墙面上，且与墙面至少保持20mm的距离；

⑵使用时，能方便调节支架，使调料味盒能连续水平外移100mm；

⑶不允许对调料味盒进行钻孔等任何操作；

⑷主要材料选用1.5mm厚钢板，辅助材料自选

请根据描述和设计要求，完成以下任务

（1）小明发现问题的途径是（在A ．观察日常生活；B ．技术研究与技术试验；C ．收集和分析信息中选择正确的选项，将序号填入横线处）
（2） ①画出支架的设计草图，必要时可用文字说明；
②在设计草图上标注支架的主要尺寸；

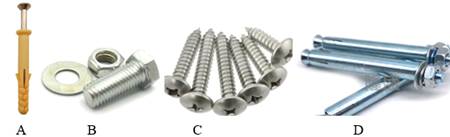

（3）支架固定到墙面上，合理的连接件是（在下列选项中选择合适的选项，将序号填入横线处）；
（4）设计的固定支架需要进行试验，下列试验中不合理的是（在A .将支架反复固定到墙面，观察连接是否方便；B .支架固定到墙面后，在支架上放置20kg重物，观察支架是否变形；C .支架固定到墙面后，推拉支架可调部分，观察能否方便水平连续调节；D .支架固定到墙面后，轻轻向下拉拽支架，观察是否能可靠固定中选择所有不正确的选项，将序号填入横线处）。
