三极管在饱和导通状态是，下列说法不正确的是（）

A . 发射结和集电结均处于正向偏置状态 B . 小功率管的饱和压降小于0.7V，锗管的饱和压降小于0.3V C . 集电极与发射极之间相当于一个接通的开关 D . 集电极电流受基极电流的控制

我国古代的统治者为了抵御外族的侵略，修筑了著名的万里长城，它是属于（）

A . 框架结构 B . 壳体结构 C . 组合结构 D . 实体结构

如图所示的立体图，已知主视图与俯视图，其正确的左视图是（）

A .

B .

C .

D .

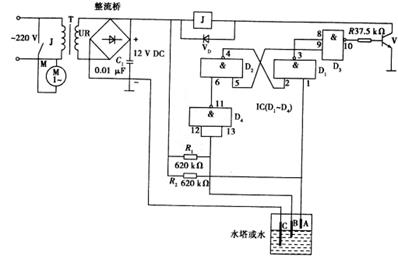

如图所示为小明同学设计的液位自动控制器电路。220V交流电源电路经变压器T、整流桥UR和滤波电容器C₁后，輸出直流电源，为能电器J和后续电路提供直流电压。液位检测控制电路由液位电极A、B、C，及各种元器件组成。该电路可以自动控制液池内液位保持在电极A与电极B之间。请完成问题。

（1）适用该电路的继电器是（）

A . B . C . D .
（2）关于该液位自动控制电路的分析，下列说法不正确的是（）

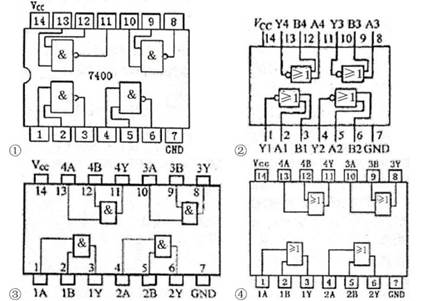

A . 图中电容器C，的电容量是10000pF B . 低水位电极B位置不能低于电极C C . 连接电路可以选用4、2输入与非门的集成芯片 D . 当储液池内液位在电极A，B之间时，此时与非门D₂输出高电平D₁输出低电平

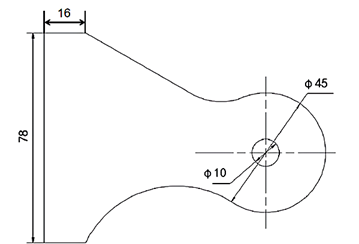

通用技术课上，小明采用厚度为3mm的钢板设计了如图所示的零件。

（1）图中漏标的尺寸共有（）

A . 3处 B . 4处 C . 5处 D . 6处
（2）下列说法中不合理的是（）

A . 加工流程可以为：划线→冲眼→钻孔→锯割→锉削 B . 加工圆孔时先用钻头钻孔，再用圆锉锉削 C . 划线时需要用到的工具有：钢直尺、样冲、划规、划针 D . 锯割时，工件应夹持在台虎钳左侧，推锯加压回拉不加压

某高校教师整理了高考志愿填报的顺序：第一，明确自己喜好的专业；第二，选择具有这些专业的院校；第三，筛查所选院校的分布地区；第四，确定就读院校意向；第五，查阅对应专业近三年的录取分数；第六，比对分析自己的高考分数和排名；第七，舍弃高于自己分数的院校；第八，最终确定就读院校并填报志愿。根据所学知识完成下列题目。

（1）请写出流程的组成。
（2）请画出高考志愿填报的流程方框图。

如图所示为太阳能面板安装示意图，太阳能面板并排安装在支架上。支架为钢材，截面形状如图所示，太阳能面板边框厚度为30mm。现将已加工好的滑块放入支架的T形槽中，准备设计一块压板，通过螺钉将太阳能面板压紧在支架上，设计要求如下：

A.压板能方便确定相邻2块太阳能面板的间距为30mm，并加以固定；

B.能将太阳能面板可靠地固定在支架上；

C.压板用材料为3mm厚的钢板制作。

请根据描述和设计要求完成以下任务：

（1） ①画出连接件的设计草图，必要时可用文字说明；
②在设计草图上标注压板的主要尺寸；
（2）确定所需螺钉的直径和长度。

李明发现椅子的榫接处松动，于是设计了如图所示的连接片，用以加固椅子的连接。

现用60×60的方形钢板加工该连接片，需要以下环节：①划线；②锯割；③钻孔；④锉削。请分析连接片的加工工艺，回答以下问题。

（1）补充完整加工流程（在横线处填写加工环节的序号）：→③→→。
（2）加工图中R6的圆弧，合理的方法是：。（从①锯割；②钻孔；③锉削中选择一种，在横线处填写相应的序号。）
（3）钻孔时用到的工具有：；。（从①钢锯②锉刀③钻头④丝锥⑤手钳中选出二种，在横线处填写相应的序号。）

读零件图，下列说法中错误的是（）

A . 该零件材料为HT200 B . 该零件图为剖视图 C . 该零件宽20厘米 D . 尺寸Ø168是Ø16.5和M12的定位尺寸

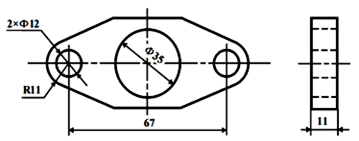

通用技术实践课上，小通设计了如图所示的工件。用厚度为11mm大小合适的铝板制作该工件，下列说法正确的是（　　）

A . 在进行锯割、锉削、钻孔等操作时，可佩戴手套保证安全 B . 使用划针、钢直尺、样冲、铁锤就能完成划线 C . 锉削时，锉屑堵塞锉刀后应用毛刷顺着锉纹方向刷去 D . 选用半圆锉就能完成所有锉削任务

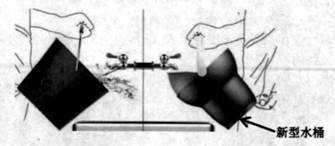

如图所示为一款新型水桶及其评价坐标图，利用安全帽面罩原理，加入自动化的挡水结构设计。根据坐标图，下列说法中不恰当的是（）

A . 能有效减少水资源的浪费，非常节能 B . 性价比较高，推荐购买 C . 使用者可改变角度取水且不溢出，非常实用 D . 加入了自动化的挡水结构设计，方便携带

如图所示是一种卷帘式窗帘，可以通过一侧的拉绳带动卷轴转动，实现窗帘的卷起和放下。窗帘既可以安装在窗框外，也可以安装在窗框内。窗帘卷轴两端分别与制头、制尾形成铰连接，并通过安装架固定在墙体或窗框上。如图所示是卷帘式窗帘的安装步骤。

A. B. C. D. E. F. H. G.

（1）合理的安装流程为：
→C→→→F→H→→G（在横线处填写装配环节的序号）；
（2）制头架和制尾架需要安装在在墙体或者木质窗框上，如厂家只配置一种连接件，以下最适合是（在“A .紧定螺钉；B .金属膨胀螺栓；C .自攻螺钉；D .塑料膨胀螺钉”中选择合适的选项，将序号填入横线处）；
（3）若要将窗帘安装在墙体上，打孔时应使用（在“A .手摇钻；B .台钻；C .冲击钻”中选择合适的选项，将序号填入横线处）。

看图完成下面两题。

（1）小施使用金工实验室常见的加工工具，把长度足够，截面积为 30×30 的长条钢。加工成如图所示的零件，其合理的加工步骤为（）

A . 划线→钻孔→锯割→锉削→划线→弯折→锉削→攻丝 B . 划线→锯割→锉削→划线→弯折→钻孔→攻丝→锉削 C . 划线→锯割→锉削→划线→钻孔→弯折→攻丝→锉削 D . 划线→锯割→锉削→钻孔→划线→弯折→锉削→攻丝
（2）如果把零件实际加工出来，下面关于加工工具的选择最为合理全面的是（）

A . ①②③④⑤⑥⑦ B . ②③④⑤⑥⑦⑨⑩ C . ②④⑤⑥⑦⑧⑩ D . ②④⑤⑥⑦⑧⑨⑩

请补全三视图中所缺的线

【加试题】如图所示是小明设计的泥土湿度检测电路。把两探头插入花盆的泥土中，当泥土潮湿时，两探头间的电阻值较小；泥土干燥时，两探头间的电阻值较大，泥土非常潮湿和非常干燥时，V₄和V₅中只有一个发光。下列分析中不恰当的是（）

A . 泥土非常潮湿时，V₄发光，V₅不发光 B . 调节R_p1 ，可以改变V₄、V₅发光状态变化时的湿度设定值 C . 泥土非常干燥时，V₁、V₂的U_ce都约为3V D . 当V₄、V₅都发光时，V₁工作在放大状态

如图所示的健身器材，当健身者坐在凳面上，两手对手柄施加拉力，两脚对脚蹬施加力。在健身者上升过程中，手柄、连杆1、脚蹬、连杆2的主要受力形式是（）

A . 手柄受弯曲、连杆1受弯曲、脚蹬受压、连杆2受拉 B . 手柄受拉、连杆1受压、脚蹬受压、连杆2受压 C . 手柄受弯曲、连杆1受弯曲、脚蹬受弯曲、连杆2受拉 D . 手柄受弯曲、连杆1受弯曲、脚蹬受弯曲、连杆2受压

请补全三视图中所缺的三条图线。

如图所示为某地铁拉环及其评价坐标图。它采用三角形结构，可供人拉环，下列分析和评价中不正确的是（）

A . 产品的大小适合抓握，主要考虑了“人”的因素 B . 采用三角形结构设计，主要考虑了“物”的因素 C . 该设计节省了空间，符合设计的实用原则 D . 产品价格较高，不符合设计的经济原则

汽车尾门控制系统一般由电动伺服机构、撑杆机构和尾门等组成。单片控制模块接收到车主遥控钥匙发出的信号，控制电动伺服机构运行，实现开关、防央以及平稳运行等功能，撑杆内部的平衡弹簧主要起到平衡门重的作用，伺服电机控制丝杆旋转，把旋转的力转换成纵向伸缩，以此来实现尾门开合。请根据示意图及其描述，完成下面小题。

（1）下列关于该尾门控制系统分析中不正确的是( )

A . 该控制系统由电动伺服机构、撑杆机构和尾门等组成，体现了系统的整体性 B . 撑杆内部平衡弹簧的劲度系数需要与门重以及阻力等相匹配，体现系统的相关性 C . 电动伺服机构是影响系统优化的因素 D . 单片控制模块在接收到开门指令后，要根据弹簧拉力以及门重等数据，得出合适的运行速度，体现了系统分析的科学性原则
（2）关于该尾门]控制系统，以下说法中正确的是( )

A . 遥控尾门控制系统的控制手段是机械控制 B . 尾门]在关闭的过程中如遇障碍物会停止并重新升起，这是障碍物信息返回到输入端，并对控制过程产生了影响，属于闭环控制 C . 伺服电机控制丝杆旋转，所以伺服电机是该控制系统的控制器 D . 该控制系统的控制量是撑杆力的大小和方向

某市铸管厂承接了一项供水水管的生产任务，为了保证产品的质量，维护本厂信誉，提高产品知名度，对所生产的水管进行质量检测，利用注水加压的方法检测水管的强度，这种试验方法属于（）

A . 性能实验 B . 预测试验 C . 优化实验 D . 信息实验
