在通用技术实践课上小明利用大小足够的钢块制作如图所示的工件。请完成以下任务：

（1）下列工具，在加工时肯定不需要用到的是、（在下列选项中选择合适的选项，将序号填入横线处）；
A、

B、

C、

D、
（2）工件底部的 U 型槽合理的加工流程是：A→ → →（在“A .划线；B .锉削；C .钻孔；D .攻丝；E .锯割”中选择合适的选项，将序号填入横线处）；
（3）下列关于操作注意事项的说法中正确的是（在下列选项中选择合适的选项，将序号填入横线处）。

A . 锯割工具可以选用单刃刀锯 B . 锉削时不能用嘴吹去切屑，应戴手套抹去切屑 C . 用砂纸进行表面处理，可以防止生锈 D . 钻孔时要戴护目镜，将工件夹持在平口钳上

下图为声控LED闪灯电路原理图，

下图所示是电路板焊接面图，请回答下面小题。

（1）在该声控LED闪灯电路控制系统中，传感器应选择（）

A . B . C . D .
（2）对该电路板焊接面的下列说法中不正确的是（）

A . 三极管Q1和Q2都是NPN型 B . MIC选用驻极体话筒，必须区分正负极 C . 电路中C1和C2均为电解电容 D . 图中右侧Ry是电路原理图中的R3
（3）该声控LED闪灯电路套件进行焊接，以下操作和判断正确的是（）

A . 当没检测到声音信号时，LED灯灭，Q1和Q2都处于截止状态 B . 电路板焊接面C2的下端是1 μ电解电容的负极 C . 焊接后调试发现只有D3不亮，其它LED都正常，取下D3，用多用表欧姆挡红黑表棒测正反两次D3阻值，很有可能两次读数都很大 D . 用多用表欧姆挡，黑表棒接47μ电容的正极，红表棒接负极，表针指示迅速右偏，接着指针慢慢往左，说明该电容坏了

汽车的悬挂系统是指车身与车轮之间的支撑系统，由弹簧、避震器等组成。在如图所示的悬挂系统中，车轴分成两段，当遇到路面不平时，一侧车轮的跳动对车身影响比较小，从而提高了汽车的平稳性。关于该悬挂系统以下说法正确的是（）。

A . 该系统为汽车的一个子系统 B . 该系统体现了系统的动态性 C . 该系统提高了汽车的环境适应性 D . 该系统有利于提高汽车的整体性能

下列用于加工内螺纹的工具组合，正确的是（）

A .

B .

C .

D .

电路如图所示，则输出函数F为（）

A . F=0 B . F=1 C .

D . F=ABC

如图所示是小明绘制的某工件的图样，请完成下面小题。

（1）小明要加工该工件还需要标注的尺寸共有（）

A . 3处 B . 4处 C . 5处 D . 6处
（2）通用技术实践课上，小明准备用大小合适的钢块加工该工件，下列说法中正确的是（）

A . 加工Φ10的圆孔需要用到圆锉 B . 加工该工件的凹槽时，应先锯割再钻孔 C . 钻孔时应用台虎钳固定工件 D . 钻孔时应板动手柄，对准冲眼部位后再启动台钻

滴眼药水对很多人来说是个技术活儿，没对准、浪费滴眼液的情况时有发生。关注到这个细节，两位韩国设计师携手带来了这款小工具i-drops（如图所示）。这个双足的小支架适用于市面上的大部分眼药水瓶，滴眼药水时把它撑在眼睛上下，眼药水就正好落入眼里。滴完后，把i-drops翻转过来盖在眼药水瓶盖上，方便下次取用。根据上述材料，回答下面小题。

（1）关于i-drops实现的人机关系目标，下列说法正确的是（）

A . 滴眼药水的支架底部圆润平滑，不易划伤皮肤，实现了舒适的目标 B . 滴眼药水的支架设计精巧，防止滴管接触眼球，实现了健康的目标 C . 使用该工具滴眼药水，可以减少滴眼液的浪费，实现了高效的目标 D . 该工具外形与某卡通形象相似，不易使人害怕，实现了安全的目标
（2）关于i-drops体现的设计一般原则，下列说法不正确的是（）

A . 该工具制作原料简单，生产成本较低，体现了经济原则 B . 该工具小巧便于拆卸，减少存储空间，体现了实用原则 C . 该工具采用新颖设计，融合最新结构，体现了创新原则 D . 该工具外形精巧美观，色彩搭配合理，体现了美观原则

如图所示是一款水上运动单车，此款气垫混合体单车可转向、后退。从系统的角度分析，以下不合理的是（）

A . 由气垫、车架、螺旋桨、脚踏板等共同组成水上运动单车，体现系统的整体性 B . 该运动单车可以在水上行驶，体现系统的目的性 C . 脚踏板旋转的速度快慢与螺旋桨的旋转快慢存在关系，体现相关性 D . 水上运动单车使用一段时间后要及时充电，说明环境适应能力差

如图所示为胎压监测系统示意图，安装在轮胎里的传感器测量轮胎的气压，并利用无线发射器将压力信息送到中央处理器，将实际胎压与正常胎压设定值进行比较，当实际胎压过高或过低时，汽车喇叭发出警报声，同时，车载显示器显示轮胎气压异常信号。请根据示意图和描述，完成以下任务：

（1）该系统的控制手段与控制方式分别是和（在①人工控制；②自动控制；③开环控制；④闭环控制中选择合适的选项，将序号填写在下划线处）
（2）该控制系统的输出量及控制器分别是和（在①实际胎压；②汽车喇叭的警报声及车载显示器显示的信号；③正常胎压设定值；④中央处理器；⑤汽车喇叭及车载显示器；⑥无线发射器中选择合适的选项，将序号填写在下划线处）
（3）该系统中的传感器可选用(在①温度传感器；②压力传感器；③磁敏传感器中选择合适的选项，将序号填写在下划线处）
（4）胎压监测系统运行过程会受到各种干扰，以下因素属于干扰因素的是（在①其他车载的喇叭报警声；②调整正常胎压设定值范围；③其它车载装置收发的无线信号中选择合适的选项，将序号填写在下划线处）

模型制作工艺是画设计草图。

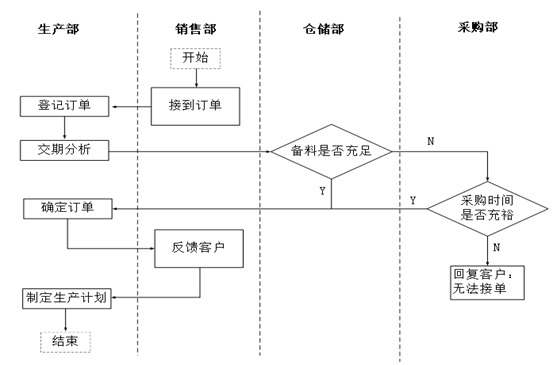

如下图是某纸业公司制定生产计划的流程，下列有关说法合理的是( )

A . 下图流程的表达方式为表格 B . 若备料或采购时间不充裕，则无法接单 C . 从部门角度划分，该流程可表示为：生产部→销售部→仓储部→采购部 D . “反馈客户”与“制定生产计划”属于串行环节

小明在通用技术实践课上用面包板和电子元件搭建如图所示的自动控制电路，关于该电路分析，正确的是（）

A . 光照强时，继电器吸合，V3发光 B . Rp滑片向下移，则光线更强时继电器才能吸合 C . 若将V3反接，则继电器始终不能吸合 D . 若将V4正接，则继电器能正常工作

如图所示是储气罐气压控制系统原理图，当检测装置检测到储气罐中的气压低于设定值时，控制器控制压缩机运转，使储气罐的气压升高到设定值。该控制系统的方框图是（）

A .

B .

C .

D .

通用技术课上，老师请同学们设计一个“雨伞柜”用于放雨伞。陈晓丽同学设计了如图所示的方案，王凯同学对该方案进行了评价。下列评价和说法中不合理的是（）

A . 设计了雨水收集抽屉，方便雨水的收集 B . 这个设计考虑到长柄伞和折叠伞的不同规格 C . 利用这幅设计图就能够制造出相应的雨伞柜 D . 为了便于存取，采用无门结构

2008年的汶川大地震，大部分房子倒塌了，剩下的房子也遭受了严重的破坏，这引发了专家们对地震区房子结构的探讨。你认为以下哪种结构的房子抗震性效果最好（）

A . 砖石结构 B . 土木结构 C . 纯木结构 D . 钢筋混凝土结构

下图所示电路是电热水器温度控制器电路。电路主要由热敏电阻R_t、比较器、驱动电路及加热器R_L等组成。通过电路可自动控制加热器的开闭，使水温保持在90 ℃。热敏电阻在25 ℃时的阻值为100 kΩ，温度系数为1 K/℃。在比较器IC741的反向输入端(2脚)加有3.9 V的基准电压，在比较器的同向输入端(3脚)加有R_p和热敏电阻R_t的分压电压。当水温低于90 ℃时，比较器输出端(6脚)输出高电位，驱动V_T1和V_T2导通，使继电器K工作，K₁吸合接通加热器电路；当水温高于90 ℃时，比较器输出端变为低电位，V_T1和V_T2截止，继电器K则断开加热器电路。

（1）该电热水器温度控制器的控制方式是(在①开环控制；②闭环控制中选择一项，将序号填写在横线处)；
（2）当水温变高时，热敏电阻R_t的阻值(在①增大；②减小；③不变中选择一项，将序号填写在横线处)；
（3）若想把控制水温调整到85℃，则可以R_p的阻值(在①增大；②减小中选择一项，将序号填写在横线处)；
（4）本电路也可改成制冷温度控制，通过改变比较器IC741的反向输入端(3脚)的基准电压来设定一个较低的温度(如1℃)，继电器K断开或闭合的是制冷用压缩机的电路，当温度高于1℃时要求接通压缩机电路使之开始制冷，此时需要对虚线框部分加入一个逻辑门电路，请在下边线框内画出修改后的电路。

用指针式多用电表的电阻挡检测一个红色发光二极管，下列说法不正确的是（）

A . 采用R×1k挡，黑表笔接发光二极管的长脚，红表笔接短脚，可以测二极管的正向电阻 B . 采用R×10k挡，红表笔接发光二极管的长脚，黑表笔接短脚，可以测二极管的反向电阻 C . 用多用电表测量发光二极管的正向电阻，看到微微的发光现象，说明二极管正常 D . 用R×10k挡测得发光二极管的正向阻值为30k,说明发光二极管可以直接接在3V电源的正负极上

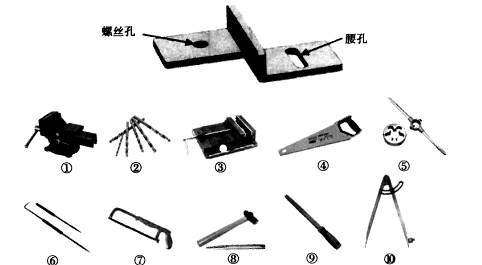

小明在通用技术实践课上用3mm厚的铝板制作如图所示的连接件。加工此连接件，下列工具中需要用到的有（）
