如图所示，电路图中有四个输入端，Rp是可变电阻，D₁是发光二极管。设V₁工作在开关状态，则下列说法正确的是( )

A . 在P₁和P₄两端接上湿度传感器，可实现下雨时二极管D₁发光 B . 在P₁和P₃两端接上光敏电阻，可实现二极管D₁晚上发光白天不发光 C . 在P₂和P₃两端接上干簧管，可实现磁场检测 D . 该电路在进行焊接时，开关K必须合上

从人机关系的角度来看，下列各组产品所体现的人机关系目标一致的是（）

A . 汤勺的塑料手柄和带橡皮擦铅笔的设计 B . 汽车安全带和大桥护栏的设计 C . 电动工具和可调节高度课桌的设计 D . 铁锹把长度和电线外层绝缘皮的设计

我国古代中医经过长期的实践，总结出了一套比较科学的诊断工作流程：望诊、闻诊、问诊、切诊、处现在，中医的诊断也借助西医的影像技术及物理检验手段来加强中医的诊断准确度，这样的流程优化属于（）优化。

A . 工期 B . 技术 C . 成本 D . 工艺

根据已有三视图，绘制其对应的正等轴测图（相关尺寸直接从图中量取）。

二维码支付技术的快速发展，使人们购物支付更加便捷，同时也出现了个别商家拒绝现金支付，及老人不会使用的情况。这说明技术具有（）

A . 目的性 B . 创新性 C . 两面性 D . 综合性

工程师在原有汽车的基础上改进设计出带定速巡航功能的新型汽车，让驾驶员在高速公路上驾车不用控制油门也可使速度保持不变，这说明（）。

A . 汽车的乘座更舒适 B . 这项改进不实用 C . 有目的的技术活动推进了技术的发展 D . 汽车行驶更安全

某品牌的月饼推出了木盒礼品系列,每一个大木盒里还有个小木盒,里面装着附送的小礼物。然而,精美的包装很快就变成了无用的垃圾。由此造成的浪费相当于每年要毁掉一片相当规模的树林。这种月饼的包装设计违背了设计原则中的( )。

A . 道德原则 B . 实用原则 C . 创新原则 D . 可持续发展原则

如图所示为一款振动试验台。把物品包装后放入试验台，以汽车运输时的颠簸状态进行振动，测试物品是否会损坏。该试验的方法属于（）

A . 优选试验法 B . 强化试验法 C . 模拟试验法 D . 虚拟试验法

如图所示是一种无线充电器，该设备将电能以无线传输方式传送到用电设备。改技术设备做到隐形，设备磨损率低，无需导线等优点。该充电设备型号必须和手机型号配对才能正常使用，并且能量损失大，很难实现大功率远距离传输等，以下说法不正确的是（）

A . 无线充电器使手机无需连接数据线充电，可让用户在充电时不受限制自由行动，体现出技术具有解放人的作用 B . 无线充电器型号和手机型号不配对就无法正常使用，体现出技术两面性 C . 生产该设备需要考虑材料学、物理等学科，体现技术的综合性 D . 将原有的充电设备进行了革新，体现出技术的创新性

小明在通用技术课上用厚为5mm，边长为100mm的正方形铁板制作如图所示的零件，请完成问题。

（1）关于图示的尺寸标注(其中EQS是均布)分析正确的是（）

A . 漏标1处 B . 漏标2处 C . 56标注正确 D . 3×Φ8标注错误
（2）手工加工该零件时，下列说法正确的是（）

A . 划线时需要用到铁锤和划规 B . 钻孔时夹持工件要用到台虎钳 C . 可以用手锯直接锯出凹槽 D . 半圆锉是必不可少的工具

如图所示是小通设计的水箱水位控制装置的部分电路。数字集成电路采用NE555集成芯片，它的输入输出关系见图中表格。要求水位低于低水位L位置时，水泵才开始抽水，水位达到高水位H位置时，水泵停止抽水。请完成以下任务：

输入管脚情况		输出管脚
2脚输入	6脚输入	3脚输出
低电平	低电平	高电平
高电平	高电平	低电平
高电平	低电平	保持
低电平	高电平	禁止

（1）电容C为普通瓷片电容，根据图中所示电容值，应该选择标有数值为的电容(在①102；②103；③104中选择一项，将序号填写在横线处)。
（2）当水箱中的水位低于L位置时，NE555集成芯片的3脚输出 (在①低电平；②高电平；③不确定中选择一项，将序号填写在横线处)。
（3）下图为小通测试NE555输入与输出逻辑关系的电路图，当水位低于L位置时，要求Ⅴ₁亮、V₂灭；当水位高于H位置时，要求Ⅴ₁灭、Ⅴ₂亮。
A．请根据电路的逻辑关系在a、b、c三点中选择合适的点连接Ⅴ₂和R₄。

B．如测试时，在水位由高于H位置逐渐降低至L位置(没有到L位置)的过程中，V₁和V₂的亮灭情况是(在①V₁亮、V₂灭；②V₁亮、V₂亮；③V₁灭、V₂亮中选择一项，将序号填写在横线处)。
（4）下图是小通完成电路逻辑关系测试后，用直流电磁继电器来控制水泵抽水的电路图。请将电路中a、b两点间缺少的一个元器件和c、d两点间缺少的转换触点补画完整。

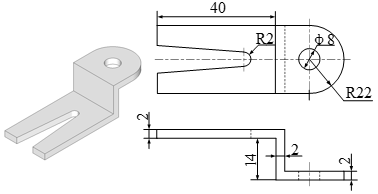

小明设计了如图所示的零件，请根据题图完成下列小题。

（1）图中漏标的尺寸共有（）

A . 2处 B . 3处 C . 4处 D . 5处
（2）小明在通用技术实践室用2mm厚的钢板加工该零件，下列说法合理的是（）

A . 加工流程为：划线→锯割→锉削→钻孔→弯折 B . 锉刀上的铁屑用钢丝刷清除 C . 需要用到的工具：钢直尺、样冲、划规、钢锯、圆锉、麻花钻等 D . 在台虎钳上夹紧钢板并调整位置，戴上防护眼镜，进行钻孔

塑料产品的使用为我们的生活带来了方便，同时也带来了环境污染。为解决这一问题，研究人员研制出了像纸一样可回收利用的新型塑料，这种新型塑料的诞生，为塑料新产品的设计提供了新的材料。根据这个案例，以下说法正确的是（）

A . 技术与设计是相互促进相互制约的关系 B . 技术的发展与设计没有关系 C . 设计其实是不需要技术参与的 D . 有了好的设计就必然产生好的技术

如下图所示是四冲程汽油机的基本结构图，当气缸中的气体膨胀活塞向下运动时，活塞和连杆的主要受力形式是（）

A . 活塞受压、连杆受拉 B . 活塞受拉、连杆受压 C . 活塞受拉、连杆受拉 D . 活塞受压、连杆受压

一个逻辑电路的两个输入端A、B与输出端Y的波形如图所示，可以判断此逻辑电路是（）

A . “或”门 B . “与”门 C . “或非”门 D . “与非”门

如图所示是一款超市购物车，要求盛物框在承载60kg情况下，购物车的各部分不会严重变形和损坏。请对该购物车进行技术试验，并回答问题。

（1）现提供重物若干，请设计简易试验方案，测试该购物车各部分是否发生严重变形和损坏（在给定的示意图上表示试验方案，用文字说明主要步骤）。
（2）若测试发现盛物框严重变形，可以采取的改进措施是：。（在①提高盛物框的安装高度，②加大盛物框制作材料的直径，③增大盛物框的底面积中选择一项，将序号填写在横线处）。
（3）该盛物框设计悬臂结构，主要目的是：（在①为了美观，②便于多个购物车套叠存放，③节省材料中选择一项，将序号填写在横线处）。

用木条制作广告栏，从牢固的角度考虑，木条的连接宜采用（）。

A . 榫接 B . 胶接 C . 榫接加上胶接 D . 焊接

中国航母“辽宁舰”是一个庞大的系统，需要配备电子设备，舰载机、预警机、防空武器等才能发挥其作用，从系统角度分析，下列说法不恰当的是（）

A . 能搭载约30架舰载机和直升机，达到了航母作为移动作战平台的目的 B . 舰载机需要预警机提供目标信息，预警机需要舰载机的保护，两者具有相关性 C . 舰载机与航母是两个互不相关的系统 D . 配备了相控阵雷达在内的各种新型电子设备，优化了防空以及末端反导防御系统

图中的建筑是澳大利亚的悉尼歌剧院，其屋顶的造型属于哪种结构（）

A . 壳体结构 B . 实体结构 C . 框架结构 D . 空心结构

利用外形已加工的矩形钢制作如图所示的零件，下列加工流程合理的是（）

A . 划线→冲眼→钻大孔→锯割槽→钻小孔→锉削 B . 划线→冲眼→钻大孔→钻小孔→锯割槽→锉削 C . 划线→冲眼→钻小孔→锯割槽→钻大孔→锉削 D . 划线→锯割槽→冲眼→钻大孔→钻小孔→锉削
