右手定则 知识点题库

如图所示，当导线ab在外力作用下沿导轨向右运动时，流过R的电流方向是（　　）

如图示，把金属导体框匀速拉出磁场，下面叙述正确的是（　　）

如图丙所示，A为弹簧测力计（量程足够大），B为条形磁铁（下端为S极），C为螺线管．现将S₁断开，S₂由1改接到2，则弹簧测力计的示数将；若S₂接2 不变，再闭合S₁ ， 弹簧测力计的示数将．（都选填“变大”、“变小”或“不变”）

均匀导线制成的单匝正方形闭合线框abcd，每边长为L，总电阻为R，总质量为m．将其置于磁感强度为B的水平匀强磁场上方h处，如图所示．线框由静止自由下落，线框平面保持在竖直平面内，且cd边始终与水平的磁场边界平行．当cd边刚进入磁场时：求：

如图所示，竖直放置的两根足够长平行金属导轨相距L，导轨间接有一定值电阻R，质量为m，电阻为r的金属棒与两导轨始终保持垂直并良好接触，且无摩擦，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，现将金属棒由静止释放，金属棒下落高度为h时开始做匀速运动，在此过程中（   ）

闭合电路的一部分导线ab处于匀强磁场中，图中各情况下导线都在纸面内运动，那么图会产生感应电流，产生感应电流的方向是．

为判断线圈绕向，可将灵敏电流计G与线圈L连接，如图所示。已知线圈由a端开始绕至b端；当电流从电流计G左端流入时，指针向左偏转。

如图所示，线圈两端与电阻相连构成闭合电路，在线圈上方有一竖直放置的条形磁铁的S极朝下，在将磁铁的S极插入线圈的过程中(   )

如图所示为“研究电磁感应现象”的实验装置．

如图所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c中将有感应电流产生且被螺线管吸引(     )

如图所示，重现了当初法拉第的一个实验．下列说法中正确的是 　　 （ 　 ）

一直升机停在南半球的地磁极上空。该处地磁场的方向竖直向上，磁感应强度为B。直升机螺旋桨叶片的长度为L，螺旋桨转动的频率为f，顺着地磁场的方向看螺旋桨，螺旋桨顺时针方向转动。螺旋桨叶片的近轴端为a，远轴端为b。如果忽略a到转轴中心线的距离，用E表示每个叶片中的感应电动势，如图所示，则（   ）

如图，MN、PQ是间距为L的平行光滑金属导轨，置于磁感应强度为B，方向垂直导轨所在平面向里的匀强磁场中，M、P间接有一阻值为R的电阻。一根与导轨接触良好、有效阻值为 的金属棒ab垂直导轨放置，并在水平外力F作用下以速度v向右匀速运动，不计导轨电阻，则（   ）

如图所示，甲是法拉第发明的圆盘发电机，图乙是这个圆盘发电机的示意图，铜盘安装在水平的铜轴上，它的边缘正好在两磁极之间，两块铜片C、D分别与转动轴和铜盘的边缘良好接触，使铜盘转动，电阻R中就有电流通过。若所加磁场为匀强磁场，方向水平向右，回路的总电阻恒定，从左往右看，铜盘沿顺时针方向匀速转动，下列说法正确的是（   ）

如图所示，导轨间的磁场方向垂直于纸面向里，当导体棒MN在导轨上沿水平方向在磁场中滑动时，正对电磁铁A的圆形金属环B，则（　　）

如图所示，两足够长光滑金属导轨平行固定在同一绝缘水平面内，垂直于导轨的虚线CD右侧区域有竖直向上的匀强磁场B。两长度略大于导轨宽度的相同金属杆a、b垂直导轨静止放置在导轨上，杆a在CD左侧，杆b在CD右侧足够远处。现给杆a一水平向右的初速度 ，两杆在运动过程中始终与导轨垂直且接触良好，两杆没有发生碰撞，不计导轨电阻，下列说法正确的是（   ）

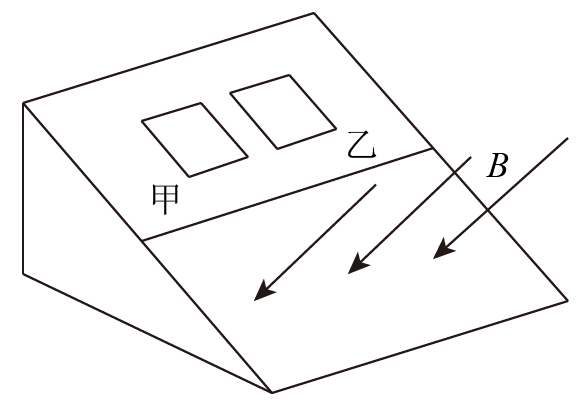

如图所示，在斜面的虚线以下有垂直斜面向下的匀强磁场，甲、乙两个正方形闭合线框是用相同材料的电阻丝围成的，边长相等，电阻丝的横截面积之比为2：1，放在粗糙斜面上从同一高度由静止释放，下滑过程中线框不发生转动。则（   ）

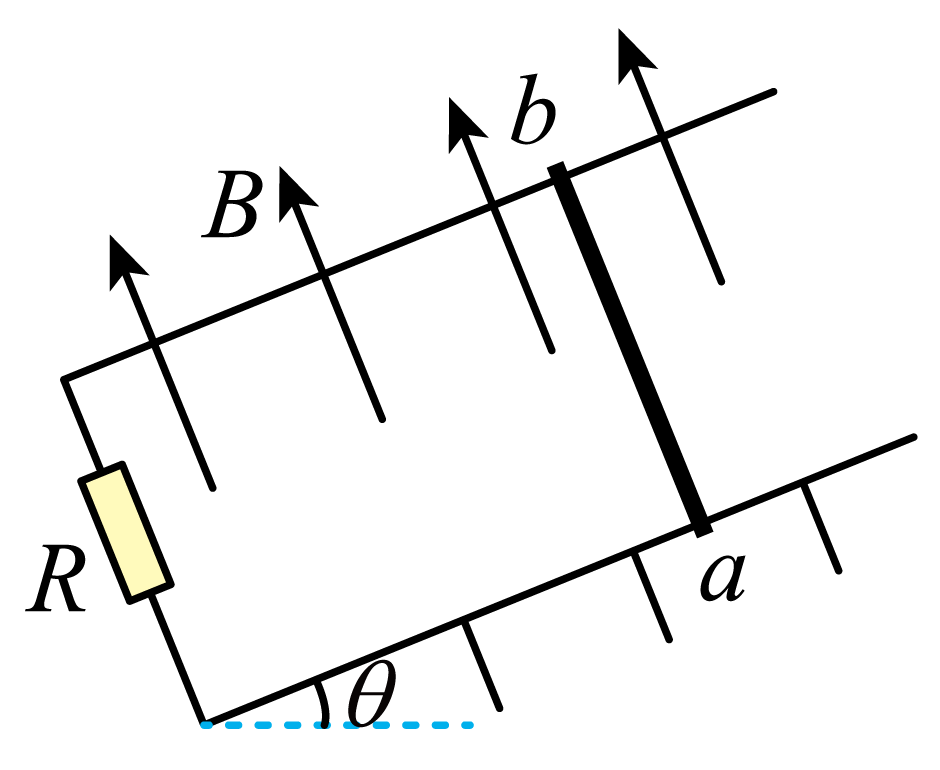

如图所示，两根间距为0.5m的平行固定金属导轨处于方向垂直导轨平面向上的匀强磁场中，导轨平面与水平面成角，导轨下端连接阻值为2Ω的定值电阻。将一质量为0.2kg的金属棒从两导轨上足够高处由静止释放，则当金属棒下滑至速度最大时，电阻R消耗的电功率为2W，已知金属棒始终与导轨垂直并接触良好，它们之间的动摩擦因数为 ， 取重力加速度大小g=10m/s² ， 电路中其余电阻忽略不计，下列说法正确的是（   ）

如图所示，边长为、质量为、电阻为的匀质正方形刚性导体线框和直角坐标系（x轴水平，y轴竖直）均处于竖直平面内。在第一象限的空间内存在垂直于纸面向里的磁场，磁感应强度在x方向均匀分布，y方向上满足（各量均采用国际单位，k为大于0的未知量）。初始时，线框的A点与坐标原点O重合，边与x轴重合（记为位置1）。现给线框一个沿着x轴正方向的速度 ， 并且给线框一个竖直向上的恒力 ， 当线框A点下降的高度为（记为位置2）时，可以认为线框恰好达到最大速度，且线框中的电流。此后恒力F保持大小不变，方向改为x方向，线框继续运动到位置3（位置3和位置2中A点的横坐标相距），此后轨迹是抛物线。若整个运动过程中，线框始终处于同一竖直平面内，边始终保持水平，不计空气阻力，重力加速度为g，求：

可绕O点转动的金属圆盘置于垂直纸面向里的匀强磁场中，其中央和边缘各引出一根导线，与套在铁芯上部的线圈A相连.套在铁芯下部的线圈B引出两根导线接在两根水平光滑导轨上，如图所示，导轨上有一根金属棒ab处在垂直于纸面向外的匀强磁场中。下列说法正确的是（   ）
