闭合电路的一部分导线ab处于匀强磁场中，若导线分别按照下图中各情况在纸面内运动，能在电路中产生感应电流的情形是（   ）

如图所示，环形导线中通有顺时针方向的电流I，则该环形导线中心的磁场方向为（   ）

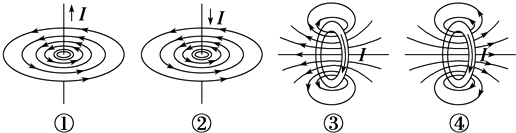

如图所示为电流产生磁场的分布图，正确的分布图是（   ）

如图所示，铜盘在磁极间匀速旋转．借助电刷在铜盘边缘和转轴间连接负载R，负载R上通过的是（   ）

如图所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c中将有感应电流产生且被螺线管吸引（   ）

如图所示是一个交流发电机的示意图．线框abcd处于匀强磁场中，已知ab=bc=10cm，B=1T，线圈匝数n=10，线圈电阻r=5Ω，外电路负载电阻R=5Ω，线圈以10r/s的转速匀速转动．求：

如图所示，两个线圈绕在同一根软铁棒上，当导体棒A运动时，发现有感应电流从a向b流过灯，则下列关于A的运动情况的判断正确的是（   ）

如图所示，A是用毛皮摩擦过的橡胶圆形环，由于它的转动，使得金属环B中产生了如图所示方向的感应电流，则A环的转动情况为（  ）

如图所示，在水平直导线正下方，放一个可以自由转动的小磁针．现给直导线通以向右的恒定电流，不计其他磁场的影响，则（   ）

当航天飞机在环绕地球的轨道上飞行时，从中释放一颗卫星，卫星位于航天飞机正上方，卫星与航天飞机保持相对静止，两者用导电缆绳相连，这种卫星称为绳系卫星。现有一颗绳系卫星在地球上空沿圆轨道运行，能够使缆绳卫星端电势高于航天飞机端电势的是（   ）

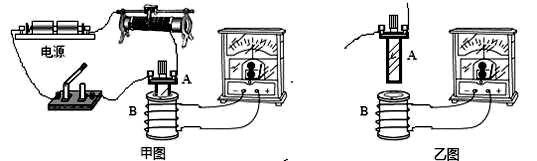

研究电磁感应现象的实验电路如甲图所示，所用的器材有：电流计（若电流 从左接线柱流入电流计，则电流计的指针向左偏），直流电源，带铁芯的线圈 A，线 圈 B，电键，滑动变阻器（用来控制电流以改变磁场强弱），导线若干。将线圈 A 插 入线圈 B 中后，闭合开关，线圈 A 中的电流方向如乙图中的箭头所示，经过多次实验 发现，当线圈 B 中磁通量增加时，电流计指针向左偏，线圈 B 中感应电流的磁场方向 总与线圈 A 的磁场方向（选填“相同”“相反”）；当线圈 B 中磁通量减少时， 电流计指针向右偏，线圈 B 中感应电流的磁场方向总与线圈 A 的磁场方向选 填“相同”“相反”）。可见感应电流的磁场总要（选填“阻碍”“阻止”）引起 感应电流的磁通量的变化。若甲图中滑动变阻器滑片向左滑动，电流计指针将（选填“向左偏”“向右偏”“不偏”）。

中国空军八一飞行表演队应邀参加于2019年3月举行的巴基斯坦国庆日飞行表演。中国歼﹣10战斗机在广场上方沿水平方向自西向东飞行。该飞机翼展10m，表演地点位于北半球，该处磁场的竖直分量为5.0×10^﹣5T，该机飞行时速度约为300m/s，下列说法正确的是（   ）

如图所示，北京某中学生在自行车道上从东往西沿直线以速度v骑行，该处地磁场的水平分量大小为B₁ ， 方向由南向北，竖直分量大小为B₂ ， 假设自行车的车把为长为L的金属平把，下列结论正确的是(   )

如图所示，水平放置的平行金属导轨MN和PQ之间接有定值电阻R，导体棒ab长为l且与导轨接触良好，整个装置处于竖直向上的匀强磁场中，现使导体棒ab向右匀速运动，下列说法正确的是（　　）

某同学设计了一种无线供电装置，原理如图甲所示，感应线圈处在垂直于感应线圈平面的磁场中，磁场的磁感应强度变化如图乙所示，规定磁场垂直感应线圈平面向上为正，下列说法正确的是（   ）

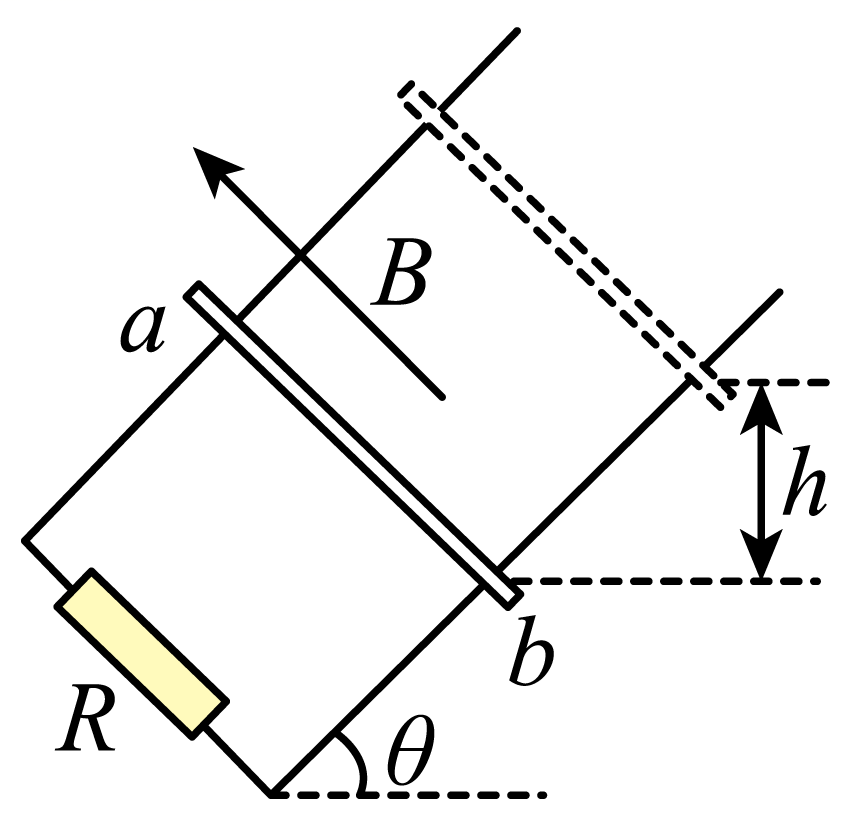

两根金属导轨平行放置在倾角为的斜面上，导轨底端接有电阻 ， 导轨自身电阻忽略不计．匀强磁场垂直于斜面向上，磁感强度 ． 质量为 ， 电阻的金属棒由静止释放，沿导轨下滑．如图所示，设导轨足够长，导轨宽度 ， 金属棒下滑过程中始终与导轨接触良好，当金属棒下滑时，速度恰好达到最大速度 ， （g取）求：

如图所示，光滑平行金属导轨PP′和QQ′都处于同一水平面内，P和Q之间连接一电阻R，整个装置处于竖直向下的匀强磁场中。现垂直于导轨放置一根导体棒MN，用一水平向右的力F拉动导体棒MN，以下关于导体棒MN中感应电流方向和它所受安培力的方向的说法正确的是（   ）

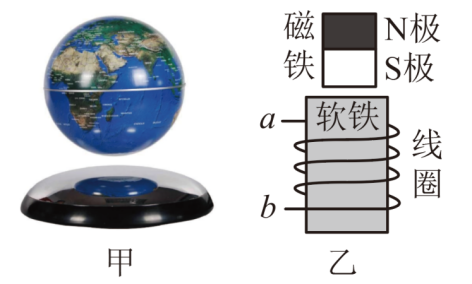

有一种磁悬浮地球仪，如图甲所示。其原理如图乙所示，底座是线圈，地球仪是磁铁，通电时能让地球仪悬浮在空中。下列说法正确的是（   ）

科考人员在北极乘车行进，由于地磁场作用，如图汽车后轮轮轴的左、右两端电势高低情况是（   ）

直流发电机的工作原理可以简化为如图所示的情景。在竖直向下的匀强磁场中，两根光滑平行金属轨道、固定在水平面内，两轨道左端点、间接一电阻。导体棒垂直于、放在轨道上，与轨道接触良好。导体棒在水平向右的外力作用下向右做匀速直线运动时，电阻上就可以产生电热。根据其工作原理，在导体棒向右做匀速直线运动的过程中，下列说法正确的是（   ）
