为了探究并联电路的电流关系,小芳设计了如图所示的实验电路,其中R1是定值电阻,R2是电阻箱。实验时改变电阻箱接入电路中的电阻值,在下表中记录了各次实验中电流表A1的示数I1与电流表A2的示数I2。根据表中实验数据,可归纳出I1与I2的关系式为: 。

电流表的位置 | A | B | C |
电流/A | 0.3 | 0.3 | 1.5 |
指出表格中所记录的数据中,明显错误的数据,造成错误的原因是.
【实验器材】
电流表3只,灯泡2只,开关1个,可调电压的电源1个,导线若干.
【实验电路图】
实验电路图如图所示

【进行实验与收集证据】
①宝宝同学根据电路图连接好实验电路,连接过程中,开关应该;检查电路无误后,开始实验,正确读出电流表示数如表:
实验次数 | I1/A | I2/A | I/A |
1 | 0.16 | 0.16 | 0.32 |
2 | 0.20 | 0.20 | 0.40 |
3 | 0.22 | 0.22 | 0.44 |
②玲玲同学根据电路图正确连接好实验电路,开始实验,正确的出电流表示数如表:
实验次数 | I1/A | I2/A | I/A |
1 | 0.10 | 0.20 | 0.30 |
2 | 0.14 | 0.28 | 0.42 |
3 | 0.18 | 1.80 | 0.54 |
【评估】

位置 | A | B | C |
电 流/A | 0.30 | 0.24 | 0.54 |

襄襄按照电路图正确地进行实验,在连接电路时开关处于;得到了表1中的实验数据.襄襄在实验中,是靠只改变 而得到实验数据的:测量三次的目的是:.
表1
实验第次 | IA/A | IB/A | IC/A |
1 | 0.1 | 0.2 | 0.3 |
2 | 0.4 | 0.2 | 0.6 |
3 | 0.8 | 0.2 | 1.0 |
表2
实验第次 | IA/A | IB/A | IC/A |
1 | 0.2 | 0.1 | 0.3 |
2 | 0.4 | 0.2 | 0.6 |
3 | 0.6 | 0.3 | 0.9 |
4 | 0.8 | 0.4 | 1.2 |

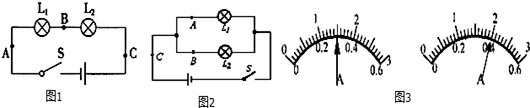

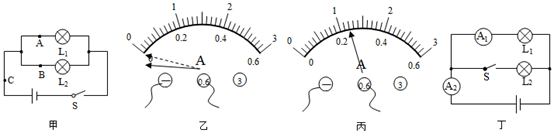

①在连接电路时,开关应;将电流表接在电路中某处,当闭合开关试触时,发现电流表的指针偏转如图乙所示,原因是;
②实验中可用电流表分别测出电路中三个位置的电流来寻找规律,以下取点组合合适的是 ()
A.EAD B.EDF C.FCD D.FAB

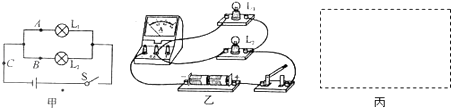

①完成图丙中未完成的连接,要求电压表测L2两端的电压;
②用电压表分别准确测量了L1和L2两端的电压,则这两个电压值应(相等/不相等).
①闭合开关后,发现两灯均不亮,且两个电压表的示数为均0V .你认为出现这种情况的原因可能是.
②恢复正常后,闭合开关,多次移动滑动变阻器滑片后,均发现甲灯较亮,且测量甲灯电压的电压表示数也较大 . 对此的合理解释是:两灯串联时,通过灯泡的相等,电压越高,越多,因此灯越亮 .

①实验原理:;
②闭合开关后,小明发现电压表示数只有0.8V,为测量灯泡的额定功率,他应向移动滑动变阻器的滑片,直至时,并读出,可算出额定功率的大小 .
③小明在实验时,不小心将电流表损坏,由于没有多余的电流表更换,老师取走电流表,并拿来一只定值电阻R0 , 并提醒小明将它串联接在了原电路中接电流表的位置处(图未画出),请你帮助小明利用该电路测出灯泡的额定功率 .
小明的实验步骤应该是:
I.;
II.;
III.计算灯泡额定功率的表达式为P额=(用已知量和测量表示,其中小灯泡的额定电压用Ue表示 ).

实验数据:

在实验中通过测量C、E两处的电流值就可以测出通过L1的电流,这里利用的物理知识是:③。
实验数据:

小明分析表格中的数据认为:并联电路中干路电流等于 .
方案一:在图甲的基础上,反复断开、闭合开关,测出A、B、C三处的电流.
方案二:在图甲的基础上,只改变电源电压,测出A、B、C三处的电流.
方案三:在图甲的基础上,在其中一条支路换上规格不同的灯泡,测出A、B、C三处的电流.
以上三种方案,你认为不可行的方案 (填“一”、“二”或“三”).

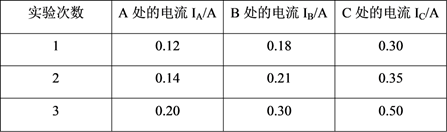

小明选择上述可行方案之一,做了三次实验,并把实验数据填入下表中.
请你根据小明的实验步骤和有关数据回答下列问题:
①在拆电路改装时,开关必须 ;
②小明选择的方案是方案 (填“一”、“二”或“三”).
A、某段导线断开 B、某接线柱处接触不良
C、某灯泡被短路 D、电流表被烧坏
|
电流表的位置 |
a |
b |
c |
|
电流/A |
0.3 |
0.3 |
1.5 |

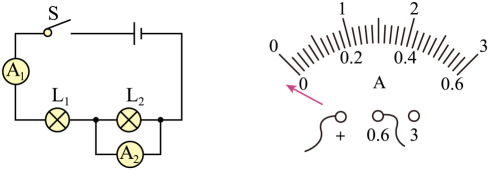

发光,但灯
不发光。电流表的示数为零,电路可能存在的故障是:;
;
的示数(选填变大/变小/不变)。
|
电流表的位置 |
A |
B |
C |
|
电流I/A |
0.3 |
0.3 |
1.5 |
表格所记录的数据中,明显错误的数据是,错误的原因是;

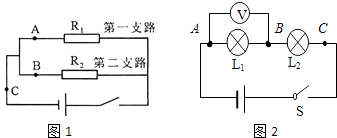

①将器材按图2连接;

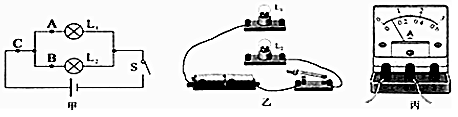

②分别测A、B、C三点的电流,并记录在表格中,请按照电流表接在A点时连接实物图;
|
A点电流IA |
B点电流IB |
C点电流IC |
|
1.7A |
③分析实验数据,得出结论;
|
A点的电流IA |
B点的电流IB |
C点的电流IC |
|
|
第一次测量 |
0.3 A |
0.3 A |
1.5 A |
|
第二次测量 |
0.2 A |
0.2 A |
0.2 A |

|
实验次数 |
A处电流IA/A |
B处电流IB/A |
C处电流IC/A |
| 1 | 0.10 | 0.12 | 0.22 |
| 2 | 0.20 | 0.24 | 0.44 |
| 3 | 0.25 | 0.30 | 0.55 |
所在的支路上,闭合开关后,观察到灯
发光,但灯
不发光,电流表的示数为零,电路可能存在的故障是:;
、

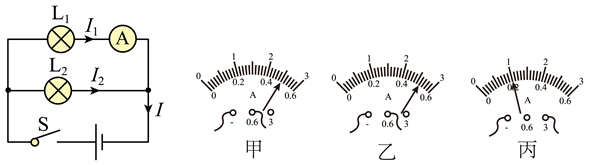

支路和干路上的电流分别为I1、I2和I,电流表示数如上图甲、乙、丙所示,可读出I1=0.5A,I2=0.52A,I=A。根据测量结果,在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是:;(写出关系式即可)为了验证结论的普遍性,小明采用了更换不同灯泡继续实验的方法进行验证,你还可以采用的方法是:。
| 测量处 | a | b | c | d |
| 电流/A | 0.2 | 0.2 | 0.2 | 1.0 |

这时你的同桌提出:还可以用电流表测量A点、B点的电流来证明。他设计了如图所示电路图,并借了2个相同规格的电流表就直接按图连接电路并开始实验。
