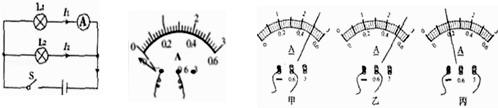

小芳和小明分别设计了探究“并联电路电流规律”的实验,他们各自设计的实验电路及实验数据记录如下所示.(小芳和小明实验时电路连接及记录的数据都没有错误.)
| 小芳的实验数据记录 | |||||||
| I1/A | I2/A | I/A | |||||
| 0.20 | 0.40 | 0.60 | |||||
| 小明的实验数据记录 | |||||||
| 测次 电流 | 第1次 | 第2次 | 第3次 | 第4次 | |||
| I1/A | 0.16 | 0.20 | 0.24 | 0.28 | |||
| I2/A | 0.16 | 0.20 | 0.24 | 0.28 | |||
| I/A | 0.32 | 0.40 | 0.48 | 0.56 | |||
(1)从他们的实验数据可以看出并联电路干路电流与各支路电流之间的关系是: .
(2)小明根据他的实验数据断定“并联电路各支路的电流一定相等”,这是因为他选用的两个电阻R1、R2的大小关系是:R1 R2。
(3)请指出小芳的实验设计需要改进之处:
小明的实验设计需要改进之处:

实验次数 | I1/A | I2/A | I3/A |
1 | 0.10 | 0.20 | 0.30 |
分析表格中的数据,小明发现并联电路干路中的电流和支路中的电流关系是(可用字母表达式表示).但为了使实验结论更具科学性,请你提出一条合理化建议:.


检查电路连接无误后,她开始实验,并读出电流表示数记录在表格中.
Ib/A | Ic/A | Ia/A |
0.18 | 0.18 | 0.36 |
晓丹同学分析数据后得出结论:并联电路中各支路电流相等.

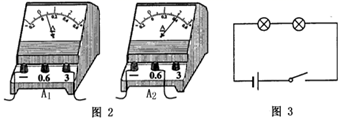

①、所选量程太大 ②、所选量程太小 ③、电流表正负接线柱接反了

方法 | 操作 | 现象 | 结论 | 方法是否可行 |
方法1 | 把其中一灯泡从灯座中取下 | 另一灯熄灭 | 两灯一定是串联 | |
方法2 | 把其中一根导线断开 | 两灯熄灭 | 两灯一定是串联 |
电流表的位置 | A | B | C |
电流I/A | 0.3 | 0.3 | 1.5 |

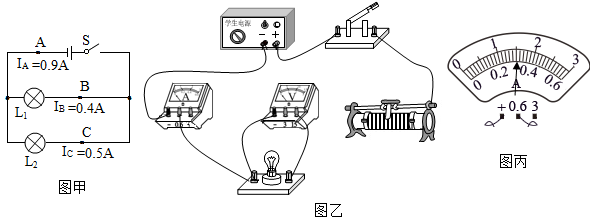

①帮小华在图乙上补画导线,使其成为完整的实验电路,要求:滑动变阻器的滑片向右滑动时,灯泡变亮。
②在实验中,小华不慎将电流表和电压表的位置接反了,则合上开关后看的现象可能是
A.只有电流表有示整,灯不亮B.两电表均有示整数,灯亮
C.只有电压表有示数,灯不亮D.只有电流表有示数,灯亮
③排除故障后,小华闭合开关,手调滑动变阻器的滑片,眼睛观察表的示数情况,直至灯正常发光。
④当灯正常发光时,电流表的示数如图丙所示,该电流值为A,测出的额定功率为W。
|
器材 |
电源、导线、开关、两个小灯泡、. |
|
过程 |

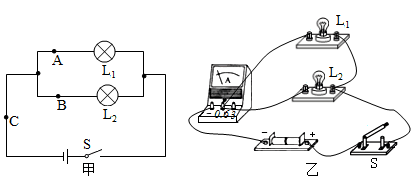

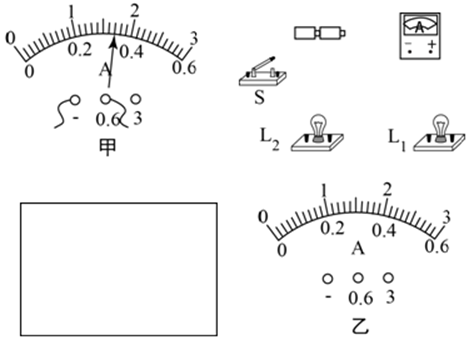

⑴将灯L1、L2联.连接电路时,开关应处于状态,目的是. ⑵将电流表分别L1、L2联,测出通过灯泡L1、L2中的电流,通过L1的电流如图甲所示,请连接测量通过L1电流的实物图. ⑶测出干路电流为0.56A,请方框中画出测干路电流的电路图,并在乙图中标出L2中电流. |
| 结论 | 并联电路中,干路电流等于各支路电流. |
|

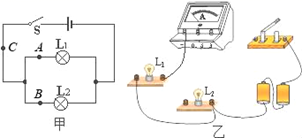

测量处 |
A |
B |
C |
|
电流(A) |
0.28 |
0.24 |
0.52 |
比较上表数据,可以初步得出结论:(用含IA , IB , IC 的式子表示)。
|
A点IA/A |
B点IB/A |
C点IC/A |
|
0.3 |
0.2 |
|

|
方法 |
操作 |
现象 |
结论 |
是否可行 |
|
方法1 |
把其中一灯泡从灯座中取下 |
另一灯熄灭 |
两灯一定是串联 |
|
|
方法2 |
把任意一根导线断开 |
两灯熄灭 |
两灯一定是串联 |
|
位置 |
A |
B |
C |
|
电流/A |
0.30 |
0.24 |
0.54 |
根据表中数据,小明得出以下两个结论:
①并联电路各支路电流相等;
②.
