常用电子元器件知识点题库

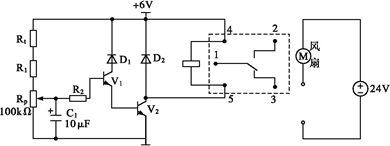

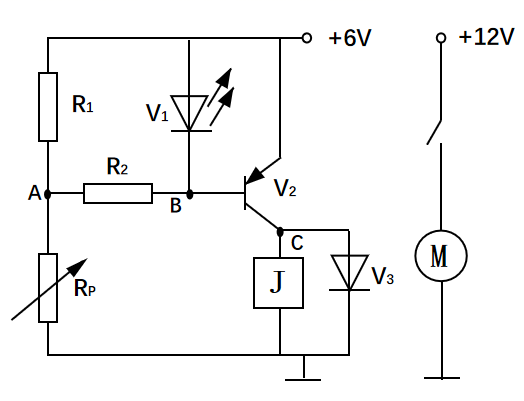

王新在通用技术电子实践课上用负温度系数热敏电阻设计了简易高温散热控制电路图，当温度升到一定值时，系统要开启风扇通风散热。请根据该电路图回答下面题目。

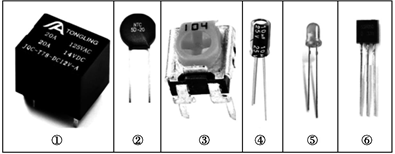

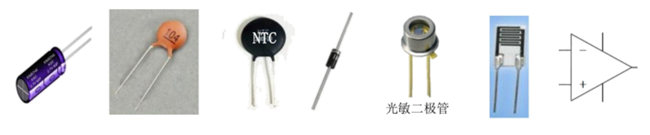

（1）王新在电子元件备用包里找到一部分的电子元件，与电路图匹配的是（）

A . ①②③④⑤⑥ B . ②③④⑥ C . ②③⑤⑥ D . ①②③④⑥
（2）关于王新的实践操作与分析，合理的是（）

A . 将数字万用表打到Ω挡，测量电路中D₂的正反向电阻用于检测D₁的好坏 B . 用数字万用表Ω“20K挡”测R₁电阻，屏幕显示“9.90”，则R₁的阻值为198 KΩ C . 为实现高温时开启风扇散热，应将风扇连入电路中的1、2端子 D . 为实现高温时开启风扇散热，应将风扇连入电路中的1、3端子

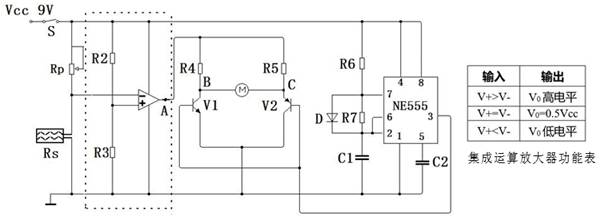

小明学习了电子控制技术之后，设计了如下图所示的雨刷器自动控制系统原理图，控制过程如下：开关S闭合后，当湿敏电阻没有检测到雨水信号时，电机M不工作；当湿敏电阻检测到雨水信号时，555芯片产生振荡信号，驱动电机M正向转动、反向转动，从而控制雨刷器左右摆动。（555集成电路功能表如图所示）

（1）以下电子元器件没有用到的是（在以下选项中选择合适的一项，填入横线处）

A . B . C . D .
（2）当湿敏电阻检测到雨水信号时，集成运算放大器 A 点电位为（在 A. 高电平；B. 低电平中选择合适的一项，填入横线处）；雨刷器向右摆动时，电机M的电流方向为B→C，此时555集成电路3脚输出电位为（在 A .高电平；B .低电平中选择合适的一项，填入横线处）；
（3）在调试电路时发现雨刷器向右摆动时间正常，而向左摆动时间过短，合理的调节方式是（在A .C1调大；B .R6调小；C .R6调大；D .R7调小；E .R7调大；中选择合适的一项，填入横线处）；

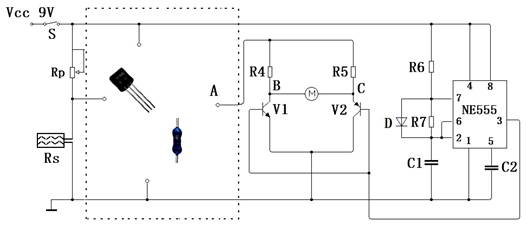

（4）由于集成运算放大器损坏，现想用一个NPN型三极替代原有电路虚线框内电路功能，请在下图虚线框内选择合适的端子重新连接电路。

【加试题】下列关于用指针式万用表检测元器件操作及判断的说法中，错误的是（）

A . 色环电阻颜色标记为：棕黑红金（黑0，棕1，红2，金±5%），用合适的欧姆挡测得的阻值可能为980Ω B . 检测发光二极管，选择R×10k欧姆挡，测正向电阻时二极管会发出微弱的光；测反向电阻为无穷大，说明发光二极管可以正常使用 C . 用R×1k欧姆挡检测光敏二极管时，红表笔接负极，黑表笔接正极，无光照时电阻值会接近无穷大，强光照射时多用电表的指针会大幅度向右偏转 D . 用R×10k欧姆挡检测电解电容器时，发现一开始指针大幅度向右偏转，然后向左偏转到∞处，说明该电容可以正常使用

电子元器件的封装往往包含了一定的信息，下列解读正确的是（）

A . 图1，继电器上标注DC24V，表示只要接在线圈上的电压不超过24V，继电器都能正常工作 B . 图2，电容上标注250V，说明电容两端的电压必须达到250V才能正常工作 C . 图3，电阻的色环颜色为红红黄金，表明它的阻值约为220kΩ D . 图4，可变电阻上标注102，表明其最大阻值是102Ω

如图甲所示为电池欠压指示电路，当电池电压低于设定值时，D2点亮，稳压管的伏安特性曲线如图乙所示，其中Uz=9.1V。请根据题意完成小题。

（1）下列电子元器件在电路图中用到且说法正确的是( )

A . 图示为电位器，可利用螺丝刀转动旋钮改变阻值 B . 左端为正，右端为负 C . 连接电路时，①脚接低电位，②脚接高电位 D . 图示三极管的管脚从左往右分别 e、b、c
（2）在电子控制实践课上，小李搭接了试验电路，测试时发现当电池电压降到7.6V时，D2不亮，经测量，a、b、c3个节点的电位分别约为0V、0V、7.6V，d、e两点间的电压为0V，下列故障原因分析正确的是（）

A . R1断路 B . V1击穿 C . V2基极虚焊 D . D2正负极接反

如图所示为电子门铃电路图，要制作该电路，下列元件选择不合理的是( )

A .

B .

C .

D .

如图a所示电路，当磁铁靠近干簧管时，发光二极管不亮(发光二极管的工作电压为2.8V)，用数字式多用电表测量发光二极管两端的电压，如图b所示。如果所有实验操作都无误，以下分析正确的是( )

A . 说明干簧管损坏 B . 说明电阻R断路 C . 说明发光二极管损坏 D . 说明电源电压过低

用多用电表的电阻档分别测量选项中的电子元器件，指针偏转均如图所示，确定已损坏的电子元器件是（）

A .

B .

C .

D .

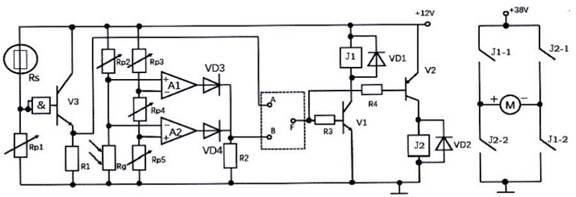

小明同学为自家的阳台设计了一款防雨、防爆晒自动晾衣装置，其控制电路如图甲所示。其中A1和A2为电压比较器，当V+＞V﹣时输出高电平，V﹢＜V﹣时输出低电平。Rs是负系数湿敏电阻，当白天且没有下雨时，电机正转（流过电机的电流由“+”到“﹣”），晾衣杆外推；当夜晚（光线强度低于设定的下限值），或下雨，或暴晒（光线强度高于设定的上限值）时，电机反转（流过电机的电流由“﹣”到“+”），晾衣杆回收。请根据电路图及其描述完成以下小题。

图甲

（1）小明在选择电子元器件时，下列可能用到的是（在“A . ①②③④⑤；B . ②③④⑤；C . ①②③⑤；D . ①②③”中选择合适的选项，将序号填入下划线处）；
① ② ③ ④ ⑤
（2）现有一块74LS00芯片，请在下图中连线，以实现电路设计要求；
（3）在调试中小明发现，在夜晚，晾衣杆能正常收回；在暴晒时，晾衣杆没收回。下列调节措施中，合理的是（在“A . 调小Rp5，调大Rp4，Rp5和Rp4的总阻值不变；B . 调大Rp5，调小Rp4，Rp5和Rp4的总阻值不变；C . 调大Rp4，调小Rp3，Rp4和Rp3的总阻值不变；D . 调小Rp4，调大Rp3，Rp4和Rp3的总阻值不变”中选择合适的选项，将序号填入下划线处）；
（4）小明在调试时发现，当晾衣杆外推和回收到极限位置时，电机电源不能断开，造成电机过载。为解决该问题，小明在导轨的两侧分别安装了行程开关。行程开关的触点符号如图乙所示。当晾衣时触碰到行程开关SQ1常闭触头时，SQ1断开，离开后闭合。当收衣时，触碰到行程开关SQ2常闭触头时，SQ2断开，离开后闭合。现将其接入到电路中，合理的电路是（在以下选项中选择合适的选项填入下划线处）。

图乙

A . B . C .

下列电子元器件，引脚未处理前长短一致的有（）

A .

1个 B .

2个 C .

3个 D .

4个

通用技术实践室中，使用图示电路符号相对应的电子元器件时，不需要考虑接入电源正负极性的有（）

A . 2个 B . 3个 C . 4个 D . 5个

下列是通用技术课程中常用的传感器元器件和对应电路符号，其中对应不正确的是（）

A .

B .

C .

D .

电子控制技术实践课中，安装电路前用指针式多用电表检测元器件的好坏，再用电烙铁进行焊接，下列描述中错误的是（）

A . 常温下测量热敏电阻时，可用手捏住热敏电阻，如果指针偏转角度在变小，则其为正温度系数热敏电阻 B . 测试二极管正向电阻时，发现用不同电阻档测的阻值不一样，这是正常现象 C . 测试电解电容时，红表笔接电容“短”管脚，黑表笔接“长”管脚，测试时指针迅速向0Ω 方向偏转，后缓慢回退至∞Ω处 D . 焊接时先用电烙铁同时加热焊盘和元件引脚，焊接完成后先撤离电烙铁，以免因过热而造成损坏

如图是小明设计的高温报警电路，当温度高于设定值时，发光二极管V3发光；温度低于设定值时，发光二极管V3灭掉。

请完成下列各题。

（1）下列元件在电路中没有用到的是；

A . B . C . D .
（2）要实现该电路功能，电路中的Rt应选择（在A .正温度系数热敏电阻；B .负温度系数热敏电阻中选择合适的选项，将序号填入横线处）；
（3）当V3发光时，用万用表测得V1的集电极和发射极之间的电压约为1.2V，此时三极管V1的工作状态为（在“A .截止；B .放大；C .饱和”中选择合适的选项，将序号填入横线处）；
（4）如果三极管V1和V2均工作在饱和状态，但发光二极管V3亮度不够亮，如果要调亮V3，则可以（在A .调小R2；B .调小R3；C .调小R4；D .调小R5中选择合适的选项，将序号填入横线处）；
（5）小明想要将该电路改成天黑报警电路，将热敏电阻换成了光敏二极管，请在下图虚线框中连线，实现天黑V3亮，天亮V3灭的功能。

下列选项中，元器件a、b都可用右侧电路符号表示的是（）

A .

B .

C .

D .

以下元器件中，在芯片电源的引脚不考虑的情况下，使用时需要考虑电源正负极的元器件有几个（）

A . 2 个 B . 3 个 C . 4 个 D . 5 个

如图所示是一款新型的陀螺，内有小电机，可以带动转轮使陀螺自主旋转，该陀螺采用三节7号1.5v干电池供电，装入电池后，按一次开关，指示灯闪烁一下，此时挥手即可启动电机，使陀螺旋转。陀螺旋转时，按一次开关，陀螺停止旋转，进入待机状态；在无任何操作的情况下，陀螺持续旋转30秒后自动停止旋转，进入待机状态。小明打算结合自己所学的电子控制技术知识，尝试制作一个该陀螺功能模型。

请根据以上描述，完成以下各题。

（1）根据题中功能要求，制作该模型时不需要准备的电子元器件是 (在以下选项中选择合适的一项，将序号填写在横线处)

A . B . C . D .
（2）根据功能描述，你认为以下哪个电路模块最适合应用在模型中 (在以下选项中选择合适的一项，将序号填写在横线处)

A . B . C . D .
（3）陀螺旋转时，按一次开关和无操作30秒与陀螺进入待机状态的逻辑关系属于 (在A ．“与”逻辑关系，B ．“或”逻辑关系，C ．“与非”逻辑关系，D ．“或非”逻辑关系中选择合适的一项，将序号填写在横线处)
（4）感应单元是一种红外对管(结构如图所示)，由红外线发射管和对红外线敏感的光敏二极管组成。没有红外线照射的情况下，光敏二极管处于截止状态；当挥手时，红外发射管发射的红外线遇到手后反射到光敏二极管，光敏二极管形成光电流使光敏二极管导通，A点输出高电平，请结合以上信息设计完成以下电路。

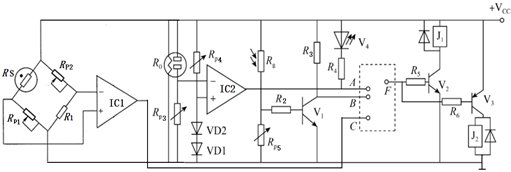

如图所示是小明设计的窗门自动控制电路。白天不下雨且室内有人吸烟时，自动打开窗门（通过电机的电流从“+”到“﹣”），否则自动关闭窗门（通过电机的电流从“-”到“+”）。R0为烟雾传感器用于检测烟雾的浓度大小，烟雾浓度越大电阻值越小；Rg为光敏电阻，用于检测室外光线的强弱；RS为湿敏传感器，用于检测是否有雨；M为减速电机。比较器功能：V+>V-时输出高电平，V+<V-时输出低电平。请完成以下任务。

（1）该电路不需要用到的电子元件是；

A . B . C . D .
（2）小明在调试的过程中发现，无论如何调节Rp3、Rp4，发光二极管V4始终不亮，下列原因中不可能的是（在 A . Rp3连焊；B .VD1虚焊；C .R0连焊； D .电压比较器IC2损坏中选择合适的选项填入横线处）。
（3）小明在调试电路时发现，烟雾浓度很高时才启动电机打开窗门，现要调低烟雾浓度，合理的调节方式（在A .增大Rp3；B .减小Rp3；C .增大Rp4；D .减小Rp4中选择合适的选项，将序号填入横线处）；
（4）请你用若干2输入或非门连接上图虚线框电路，实现上述电路功能。
（5）小明在使用发现该设计还存在一些问题，比如缺少限位开关，S1为开窗限位开关，S2为关窗限位开关，请完成下图虚线框中的电路连线，实现上述电路功能。
