常用电子元器件知识点题库

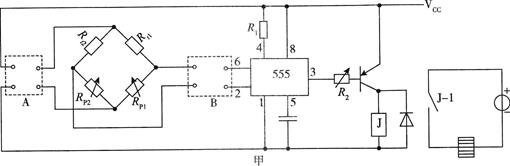

如图甲所示是某水族箱温度自动控制装置部分电路。集成电路是555，各脚的逻辑关系见表，已知R $\text{[math]}$ 和R $\text{[math]}$ 都是负温度系数热敏电阻，请完成以下任务。

2脚	6脚	3脚
<1／3Vcc	<1／t+3Vcc	高电平
>1／3Vcc	t<2／3Vcc	保持
>1／3Vcc	>2,73Vcc	低电平

（1）根据电路图，以下是部分元件的管脚连线，以下描述正确的是(在“①A是错的，8是对的；②A是对的，8是错的；③A和B都是对的”中选择合适的选项，将序号填入横线处)；
（2）当R $\text{[math]}$ 检测到温度小于20℃时，开始加热，R $\text{[math]}$ 检测到温度大于24℃时，停止加热，请在图甲A、B两个虚框中连线；
（3）假如想要调节成18。C到26C的温度区间，应该是 (在“①R $\text{[math]}$ 调大，R $\text{[math]}$ 调小；②R $\text{[math]}$ N4'，R $\text{[math]}$ 调大；③R $\text{[math]}$ 和R $\text{[math]}$ 都调大”中选择合适的选项，将序号填入横线处)；

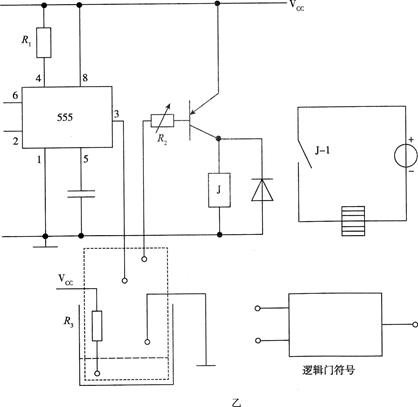

（4）请你从图乙虚框中选择合适的接头与逻辑门电路的输入和输出端相连，并在方框内画出一个适合的逻辑门符号，使得水位过低时电热水器不加热。

以下关于电子元件的说法中正确的是（）

A . 电容量可以用色标法，单位是uF B . 电容器用在220V的交流电路中，其耐压值不能超过220V C . 电感线圈是用金属裸导线绕制成的 D . 电阻的额定功率是指电阻长期连续正常工作时所允许的最大耗散功率

【加试题】下图所示的电路板插件，插件正确的是（）

A .

B .

C .

D .

手机来电闪光贴，轻薄小巧且不带电源。将其贴在手机上，手机来电时会发出闪烁的灯光。在这个过程中，将电磁波转换成电能的电子元件是（）

A . 电容 B . 电感 C . 电阻 D . 三极管

如图所示，电阻右侧带箭头的电子元件及其工作状态分别是（）

A . 光敏传感器接收信号 B . 光敏传感器释放信号 C . 发光二极管发光 D . 发光二极管不发光

如图所示是一个模拟自动路灯功能的电路，只是图中缺少一个元件，读懂电路图完成问题。

（1）为了实现电路的模拟自动路灯功能（光线亮灯灭，光线暗灯亮），适合接入图中虚线框的元件是（）

A . B . C . D .
（2）元件接入电路后调试发现，任意改变环境光照强度，发光二极管均不发光。下列原因中可能的是（）

A . 1、3引脚短路 B . R_g内部断路 C . R_p下引脚断路 D . R_p上引脚断路

如图所示是常用的电子元器件，从左向右与元件相对应的元件符号全部正确的是（）

A .

B .

C .

D .

小明在电子实践活动课上要搭建电容充放电电路，图中轻触开关SB₁、SB₂的实物图是（）

A .

B .

C .

D .

如图甲所示为电池欠压指示电路，当电池电压低于设定值时，D2点亮，稳压管的伏安特性曲线如图乙所示，其中 Uz=9.1V。请根据题意完成问题。

（1）下列电子元器件在电路图中用到且说法正确的是（）

A . 图示为电位器，可利用螺丝刀转动旋钮改变阻值 B . 左端为正，右端为负 C . 连接电路时①脚接低电位，②脚接高电位 D . 图示三极管的管脚从左往右分别 e、b、c
（2）在电子控制实践课上，小李搭接了试验电路，测试时发现当电池电压降到7.6V时，D2不亮，经测量，a、b、c3个节点的电位分别约为0V、0V、7.6V，d、e两点间的电压为0V，下列故障原因分析正确的是（）

A . R1 断路 B . V1 击穿 C . V2 基极虚焊 D . D2 正负极接反

如图所示是小明设计的简易温度报警装置，电路中的二极管和三极管都是硅材料，当温度达到报警设定值时，小明用多用电表测得电路中a、b和c三点的电位分别是4.8V，3.6V和3V，额定工作电压为5V的蜂鸣器HA不发声。以下关于电路的分析中正确的是（）

A . 此时三极管V1、V3都工作在放大状态 B . 可调电阻Rp的最大阻值为10KΩ C . R1改为10KΩ的电阻，b点电位会明显变大 D . R2改为20KΩ的电阻，c点电位会变大

如图所示是利用NE555设计的红外发射电路和元件在印刷电路板上的安装示意图，其中元件安装不正确的是（）

A . R2 B . 555芯片 C . V1 D . C1

下列对图示电路符号对应的电子元器件描述不正确的是（）

A . NPN型三极管，可以做开关使用

B . 光敏二极管，在电路中需反接

C . 发光二极管，正偏电压达到1.6V就能发光

D . 电解电容，是一种储能元件

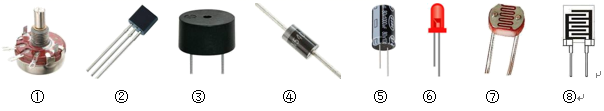

如图所示是一光控报警电路，在电路没有用到电子元件有（）

图片_x0020_100012

图片_x0020_100013

A . ①⑤⑧ B . ②③⑦ C . ③④⑦ D . ④⑥⑧

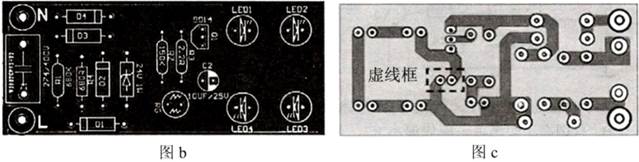

如图a所示为某智能光控灯电路原理图。图b为相应的pcb电路板的正面。图c虚线框处插入的元器件是( )

A . R3 B . C2 C . LED1 D . ZD

下列是电子控制技术常用的一些元器件，其中具有延时功能的是（）

A .

B .

C .

D .

下列对通用技术课程中常用元器件的特性描述不正确的是（）

A .

直流电阻越大，品质因数“Q”越小 B .

具有整流作用，也可以当开关使用 C .

可以用小电压控制大电压 D .

可以用小电流控制大电流

下列关于电子元器件名称及描述不正确的是（）

A .

继电器可实现远程控制功能 B .

电位器具有分压限流作用 C .

三极管2脚为基极 D .

干簧管管脚需区分正负极

如图所示为通用技术实践室常用电子元件，其中实物、符号及描述均正确且属于传感器的是（）

A .

湿敏电阻：两引脚没有正负极之分 B .

正温度系数热敏电阻：可将温度信号转换为电信号 C .

三极管：具有电流放大作用 D .

光敏二极管：光线强阻值小

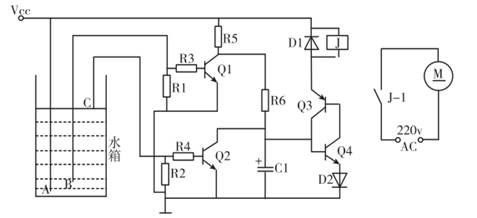

如图所示为小明设计的水箱水位控制电路，当水位低于探头B时启动水泵电机M注水，水位到达探头C时停止注水。若不计水的电阻，请根据电路图及描述完成下面小题。

（1）下列电子元器件在电路中肯定没有采用的是（）

A . ③④⑥ B . ③④⑤ C . ①③⑥ D . ②④⑤
（2）下列关于水箱水位控制电路的说法中正确的是（）

A . Q1和Q2不可能同时处于导通状态 B . Q1处于导通状态时，电机M一定无法运转抽水 C . 水位介于探头BC之间时，Q2一定处于截止状态 D . 若Q4处于饱和导通状态，此时Q3一定处于放大状态

如图所示为预防近视测光指示器的电路。根据规定，阅读写字时，环境光线照度应不低于100 lx(勒克斯)的标准照度，该电路可通过光敏电阻R_G检测到的环境光线照度来控制指示灯LED₁及LED₂的亮灭状态。请完成下面小题。

（1）制作该电路不需要用到的电子元件是( )

A . B . C . D .
（2）电路图中的LED₁和LED₂是常见的电子元件发光二极管，下列有关说法错误的是( )

A . 发光二极管长脚是正极，短脚是负极 B . 用多用电表欧姆×1k挡检测发光二极管时，红表笔接正极，黑表笔接负极，所测电阻很小 C . 普通二极管的单向导电性是指正向导通时电阻很小，反向截止时电阻很大 D . 普通二极管，发光二极管和光敏二极管在电路中的符号和作用都不相同
