常用电子元器件知识点题库

如果厕所的光控路灯的光敏电阻器的感光面被厚厚的灰尘所覆盖，各电路元器件均无损坏，则接通电源后，光控路灯可能出现的现象是（）

A . 一直灭 B . 一直亮 C . 先亮后灭 D . 短路烧毁线路

用多用电表欧姆挡×1k挡检测某型号性能正常的三极管(如图所示)，当黑表笔接1管脚，红表笔接3管脚，测得电阻较大，1、3管脚交换表笔后测得的电阻也较大。下列选项中，关于三极管各管脚极性判断正确的是（）

A . 1管脚为集电极，2管脚为发射极，3管脚为基极 B . 1管脚为发射极，2管脚为集电极，3管脚为基极 C . 1管脚为基极，2管脚为发射极，3管脚为集电极 D . 1管脚为发射极，2管脚为基极，3管脚为集电极

小明同学学了《电子控制技术》后，打算用三极管和光敏电阻等设计制作一个光控电路，实现当光线暗时发光二极管点亮，以下能满足他设计要求的电路是（）

A .

B .

C .

D .

实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似，现将多用电表转换开关拨到R×100Ω挡。分别测他们的正反电阻加以鉴别；测甲元件是R正=R反=0.5kΩ，测乙元件时，R正=0.5kΩ，R反=100kΩ，测丙元件时，开始指针偏转到0.5kΩ，接着读数逐渐增加，最后停在100kΩ上。则甲、乙、丙三个元件分别是（）

A . 电容、电阻、二极管 B . 电阻、电容、二极管 C . 电阻、二极管、电容 D . 二极管、电阻、电容

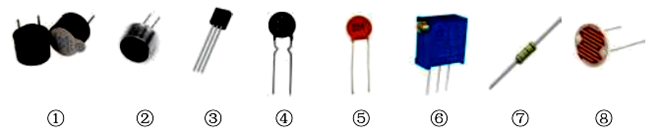

下列元器件在使用时不需要考虑正负极的是（）

A . 齐纳（稳压）二极管 B . 电解电容 C . 传声器（驻极体话筒，俗称咪头） D . 无源蜂鸣器

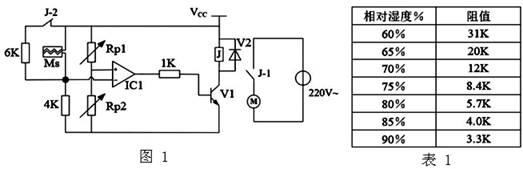

如图1所示是小明设计的种植花卉大棚温度控制电路。其中电机M为加湿水泵电机，湿敏电阻Ms阻值随温度变化如表1所示，Rp1、Rp2均调至为2K。已知比较器IC1输入输出关系如下：V+>V-时，输出高电平；V+<V-时，输出低电平。请完成以下任务：

（1）水泵电机工作时J-1和J-2的状态为（在“①J-1闭合、J-2断开；②J-1断开、J-2闭合”中选择一项，将序号填写在横线处）
（2）该温度控制电路控制的下限为（将序号填写在横线处）（在“①85%；②70%；③75%”中选择一项）

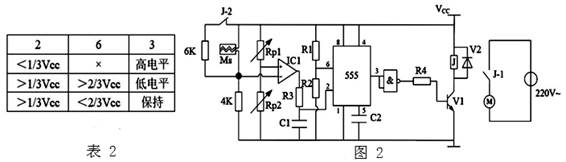

（3）小明希望温度达到上限时，水泵电机延时停止工作，温度达到下限时，水泵电机延时开始工作，于是他用555改进了控制电路，如图2所示，其中R1=1K，R2=5K。555芯片输入输出关系如表2所示：

IC1输出高电平时，电容C1开始充电，555的3脚电位Vout随2脚电位Vin变化关系图是（选择合适的一项，将序号填写在横线处）
（4）改进后，小明发现不管温度高低，加温器一直在工作，造成这一故障的原因可能是（在“①V2接反了；②R1短路；③C1虚焊；④R1和R2接反了”中选择一项，将序号填写在横线处）
（5）为简化图2电路，小明准备PNP型三极管、电阻、二极管及继电器，要求三极管采用共发射极接法，请你帮助完成虚框处电路的连线。

【加试题】当电源没有接入电路前，且K₁、K₂断开时，小明使用多用电表对电路中不同元器件进行检测，下列说法中正确的是（）

A .

根据测量结果，需将多用电表切换到R×1挡，再重新测量 B .

根据测量结果，判断V₂性能良好 C .

测试时表针先右摆，最终停在如图所示位置，说明C₁性能良好 D .

根据测量结果，判断V₁损坏

小明想焊接一个如图所示的温控电路。手头有一些旧的元器件，已经无法辨认标识并且不确定好坏，他身边只有一个机械式万用电表可用于检测。下列元器件中无法判断其能否用于该电路的是（）

A . 电位器

B . 继电器

C . 二极管

D . 三极管

如图所示是小明设计的保险柜自锁报警电路。合上电源开关SA，柜门关闭时，SB处于闭合状态；柜门打开时，SB断开，发光二极管发光、蜂鸣器HA发出报警声并锁定。下列关于该电路说法中正确的是（）

A . 图中电容C是电解电容器，其电容量为1000μF B . 柜门被打开，发光二极管发光、蜂鸣器HA发出报警声，要解除报警状态，只能断开电源开关SA C . 报警时，三极管均处于饱和状态，且Uce≈6V D . 二极管V6的作用是保护三极管V1

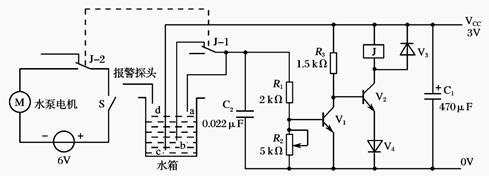

如图所示是水箱水位闭环控制系统电路图。a、b、c三个水位探头(用粗铜电线制作)放置在水箱的不同位置。工作时合上水泵电源开关S，当水位下降至b点以下时，水泵接通向水箱注水，开关J-2向下，开关J-1向下与b断开；当水位升至a点时，水泵即停止注水，J-1和J-2同时向上。请完成以下小题

（1）关于该电路，下列分析正确的是（）

A . 当水泵向水箱注水时，三极管V1处于饱和状态 B . 当水位从a降到b的过程中，三极管V2处于截止状态 C . 当水位降到b点以下后，二极管V4处于截止状态 D . 当水位到达a点时，三极管V1基极为低电平
（2）在电路安装时，用指针式多用电表对各个元器件进行了检测，下列说法错误的是（）

A . 用欧姆档测量完电阻R1，再测量R3时，没有换挡，则无需欧姆调零 B . 黑笔接V4负极，红笔接V4正极，测得为300千欧；黑笔接正，红接负时，测得读数7千欧，则说明V4一定可以正常使用的 C . 用欧姆档检测C2时，黑笔接任一管脚，另一管脚接红笔，如测得偏转角度大，然后慢慢回转接近左边，则一定可以正常使用 D . 用欧姆档检测V1时，黑笔接基极，红笔分别接其它两极，测得数值小，则三极管一定可以正常使用

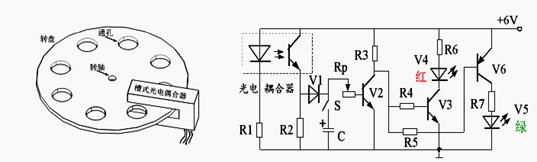

小明设计并制作了一款带不透光转盘的光电耦合器和配套电路（如图所示）。其中光电耦合器在发光管与光敏三极管间无遮挡时，光敏三极管 C、E 导通；有遮挡时截止。请根据描述及电路图完成下面小题。

（1）小明断开S，以合适的速度（避开视觉暂留带来的干扰）转动转盘，调整电路参数，观察到V4、V5交替点亮。转盘转速控制在合适范围内，下列分析不恰当的是（）

A . 闭合S，转速很低，有可能会出现V4、V5同时发光一段时间 B . 闭合S，C的容量越小，V4、V5越有可能同时发光 C . 调节Rp，可使V4、V5同时发光 D . 如果V4、V5同时发光时，V2工作在放大状态
（2）使用一段时间后，V4始终点亮，V5始终不亮。小明断开S，将指针式多用表打在直流10V挡，黑表笔与电源“－”端“固定”，进行测量检修，过程及判断如下表述，其中不合理的是（）

A . 红表笔接V2集电极，转动转盘指针位置无变化；判定V2损坏 B . 红表笔接V1“+”端，转动转盘指针有较大幅度跳动；判定光电耦合器及相关电路工作正常 C . 红表笔接V1“－”端，转动转盘指针有较大幅度跳动；判定V1良好 D . 红表笔接V2基极，转动转盘指针位置无变化，按压并小角度转动Rp，指针抖动明显；判定Rp接触不良
