常用电子元器件知识点题库

下列模块电源接线引脚错误的是

A . 8脚接正电源，4脚接地

B . 14脚接正电源，7脚接地

C . 7脚接正电源，4脚接负电源

D . 6脚接地，7脚正电源

如图所示是水箱水位闭环控制系统电路图。a、b、c三个水位探头(用粗铜电线制作)放置在水箱的不同位置。工作时合上水泵电源开关S，当水位下降至b点以下时，水泵向水箱注水，当水位升至a点时，水泵即停止注水。请完成以下各题：

（1）当水位从a下降到b的过程中，三极管V₁处于状态(在①放大；②饱和；③截止中选择一项，将序号填写在横线处)。
（2）为了显示水泵的工作状态，拟用发光二极管(红色)显示水泵正在给水箱注水，用发光二极管(绿色)显示水泵停止注水。现有1.5 V的发光二极管2个(红色和绿色各1个)，限流电阻1个。请用以上元件在虚线框中补全该电路图。
（3）为了防止控制电路出现故障时水溢出水箱，在水箱上端d处设置一个探头(用粗铜电线制作)，当水位升高至d处时，蜂鸣器能自动报警，以提醒人员断开水泵电源开关S。现有5 V电源1个；蜂鸣器1个；可调电阻1个；四二输入与非门1片(用其中的1个与非门即可，引出脚为1—3脚)；导线若干。请用导线连接以下元器件中未连接的部分，组成报警电路。

如图所示是小明在电子控制技术实践课上搭建的电路，经测量V1的Ube＝0.7V，Uce＝3V。下列关于V1工作状态的判断中，正确的是（）

A . 饱和状态 B . 放大状态 C . 截止状态 D . 条件不足，无法判断

手机来电闪光贴，轻薄小巧且不带电源。将其贴在手机上，手机来电时会发出闪烁的灯光。在这个过程中，将电磁波转换成电能的电子元件是（）

A . 电容器 B . 电感 C . 电阻 D . 三极管

下列关于多用电表的使用说法不正确的是（）

A . 指针式多用电表R×100挡测某一电阻时，发现指针偏向左侧，说明所选倍率不够大 B . 指针式多用电表测量普通二极管的正向电阻时，黑表笔应该接二极管正极 C . 数字式多用电表测量干电池电压时，黑表笔接电池正极或接电池负极都可以 D . 数字式多用电表200挡测某电阻时，数值显示“100”则被测电阻阻值是20kΩ

下列元器件在使用时不需要考虑正负极的是（）

A . 喇叭 B . 齐纳（稳压）二极管 C . 电解电容 D . 传声器（驻极话筒，俗称咪头）

如图所示是通用技术电子控制技术中常见的几种电子元器件，以下电子元器件中，引脚的标注正确的是（）

A .

B .

C .

D .

图中开关Ｓ闭合，按下按钮ＳＷ1，发光二极管D1发光。现要在a、b间接入元件，当松开按钮ＳＷ1后，D1能延时一段时间，则延时时间最长的元件（参数标在元件下方）是（）。

A .

B .

C .

D .

通用技术实践室中，与图示电路符号相对应的电子元器件中，引脚最少的是( )

A .

B .

C .

D .

下列通用技术课程中常见的芯片中管脚个数与其余三项不同的是( )

A . JN6201集成芯片 B . 四二输入与非门集成芯片 C . 四二输入或门集成芯片 D . 555集成芯片

下列对通用技术课程中常用元器件的特性描述不正确的是（）

A . 具有单向导电性

B . 对电流有阻碍作用

C . 检测有无磁场

D . 具有储存磁场能的能力

如图所示为光控路灯模型电路。请完成下面小题。

（1）安装调试前使用数字式多用电表对部分电子元件进行了测试，以下说法不正确的是( )

A . 光敏电阻阻值一般在KΩ级别，不宜选用20MΩ挡 B . 用二极管挡→测试LED，示数为1.8V，互换表笔后测得示数为1.7V，说明该LED损坏 C . 用直流电压挡测电源电压，必须将红表笔接电源正极 D . 测试电位器时转动转轴，示数从接近于零至接近于标称阻值连续变化，说明电位器正常
（2）小明搭接好电路后闭合开关k，进行调试。下列说法中合理的是( )

A . 将Rg处亮度调暗，V2不发光，测得Uab=0V，一定是V1损坏 B . 将Rg处亮度调暗，V2发光，但不够亮，测得Uab=5.7V，应调小Rp3 C . 将Rg处亮度调暗，V2不发光，测得Uab=5.7V，一定是V2损坏 D . 将Rg处亮度调暗，V2发光，但不够亮，测得Uab=3V，应调小Rp3

如图所示为湿度控制电路，当湿度高于某一值时，指示灯点亮。下列电子元件在该电路中都没有用到的是（）

A . ①③ B . ①④ C . ②④ D . ②③

小王想要搭建如下图所示的实验电路，根据电路图回答下面小题。

（1）下列元器件中哪些是这个电路中都不需要用到（）
① ② ③ ④ ⑤ ⑥

A . ①④ B . ②⑤ C . ③⑤ D . ②⑥
（2）关于电路图中的电磁继电器，下列说法正确的是（）

A . 这是一只交流电磁继电器 B . 继电器的额定工作电压为220V C . 当继电器处于吸合状态时，电机不工作 D . 该继电器至少需要6只引脚

下图为声控LED闪灯电路原理图，

下图所示是电路板焊接面图，请回答下面小题。

（1）在该声控LED闪灯电路控制系统中，传感器应选择（）

A . B . C . D .
（2）对该电路板焊接面的下列说法中不正确的是（）

A . 三极管Q1和Q2都是NPN型 B . MIC选用驻极体话筒，必须区分正负极 C . 电路中C1和C2均为电解电容 D . 图中右侧Ry是电路原理图中的R3
（3）该声控LED闪灯电路套件进行焊接，以下操作和判断正确的是（）

A . 当没检测到声音信号时，LED灯灭，Q1和Q2都处于截止状态 B . 电路板焊接面C2的下端是1 μ电解电容的负极 C . 焊接后调试发现只有D3不亮，其它LED都正常，取下D3，用多用表欧姆挡红黑表棒测正反两次D3阻值，很有可能两次读数都很大 D . 用多用表欧姆挡，黑表棒接47μ电容的正极，红表棒接负极，表针指示迅速右偏，接着指针慢慢往左，说明该电容坏了

如图所示为通用技术实践室常用电子元件，其中实物、符号及描述均正确且属于传感器的是（）

A .

湿敏电阻：两引脚没有正负极之分 B .

正温度系数热敏电阻：可将温度信号转换为电信号 C .

三极管：具有电流放大作用 D .

光敏二极管：光线强阻值小

下列选项中，不适合单独作为开关使用的是（）

A .

B .

C .

D .

如图所示是一大棚声音报警电路，温度过高或温度太低都会让蜂鸣器发声报警，可供采用的是正温度系数热敏电阻。

小明要挑选合适的元器件搭建电路，下列选项中恰当的是（）

A . ①③④⑥⑦ B . ①②③④⑥⑦ C . ①④⑥⑦ D . ④⑤⑦⑧

小明设计了如图所示的水箱水位控制电路，其中A是高水位探头，B是低水位探头，C是零水位探头。当水位低于B点时，水泵向水箱注水，当水位达到或高于A点时，水泵停止注水。下列关于所用的电子元器件的说法中不正确的是（）

A .

图示为可调电阻，可利用螺丝刀转动旋钮改变阻值 B .

图示三极管的管脚从左往右分别e、b、c C .

图示集成电路的a为1脚，b为14脚 D .

可选用触点参数大于电路标注值的继电器

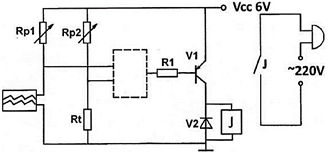

如图a所示是某温度控制电路，Rt1、Rt2是完全相同的两个负温度系数热敏电阻，当温度低于下限时电热丝开始加热，高于上限时停止加热。请根据描述和电路图，完成以下任务：

图a

（1）根据题意，在图中虚线框1处补1个合理的逻辑门；
（2）下列电子元器件，该电路没有用到的是（）；

A . B . C . D .
（3）以下4个继电器中，最适合该电路的是（）；

A . B . C . D .
（4）小明用合适的电子元器件搭建好电路，在调试过程中发现继电器始终不能吸合。分析继电器不能吸合的原因，可能是（A .电阻R3阻值太大；B .三极管V1击穿；C .二极管虚焊）；
（5）小明准备用继电器的另一组转换触点（J-3）、发光二极管和电阻给温度控制电路增加加热指示功能，要求加热时红色发光二极管亮，不加热时绿色发光二极管亮，请你帮助小明在图b虚线框2中完成电路连接。
图b
