常用电子元器件 知识点题库

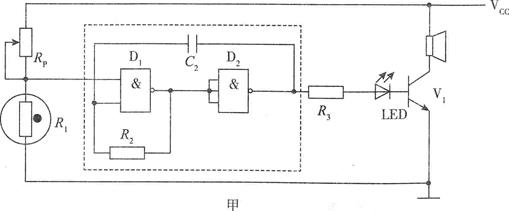

（1） 小张现在要用JN6201音乐集成芯片取代图甲虚线框部分。JN6201音乐

集成芯片示意图如图乙虚线框所示，有关它的部分资料如下：①当1、12、I3和I4中任一端输入高电平(大于1.2V)，O1、O2都会输出音频信号，O3输出频率较低的周期性脉冲信号，O4输出低电平。②当I1、I2、I3和I4输人均为低电平或者输入悬空(小于1.2V)时，O1、O2、O3输出都是低电平,O4输出高电平。要求声音报警与光报警电路互不干扰。请你在图中的虚线框内选择合适的端子连线，完成电路输入输出设计(芯片电源连线可忽略)；

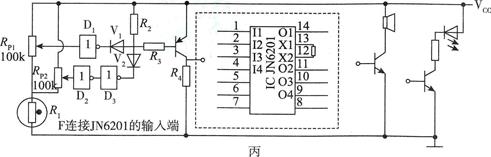

（2） 现在要对土壤湿度报警电路进行改进，用于土壤湿度偏离设计值(相对湿度20％～40％)时报警。(图丙中声光报警电路在(1)小题中已经连接，可忽略)

a．以下用到的电子元器件是“”和“”(选择合适的选项，将序号填入横线处)；

b．现在要把土壤湿度下限值调大，应该调整“”(在“①R_P1②R_P2”中选择合适的选项，将序号填入横线处)；并将该电位器“”(在“①向上；②向下”中选择合适的选项，将序号填入横线处)调节。

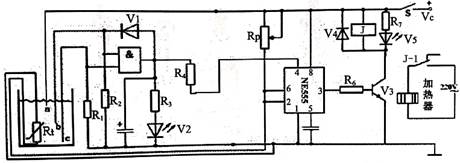

（1） 该电路中以下元器件用不到的是        (将正确选项的序号填入横线处)；

（2） 现需要调高水温的上限值，下列措施中合理的是(在A .R_p的触点往上调；B .R_p的触点往下调中选择合适的选项，将序号填入横线处)；

（3） 分析电路，下列说法中不正确的是、(在A .V2熄灭时，V5一定熄灭；B .若V1损坏，用电路图中继电器的一组常开触点代替V1可实现电路原有功能；C .闭合开关S后，在水位由a点降至ab之间的过程中，V2保持点亮；D .当水位处于bc之间且温度低于下限时，加热器可能加热中选择所有合适的选项，将序号填入横线处)；

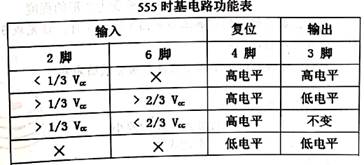

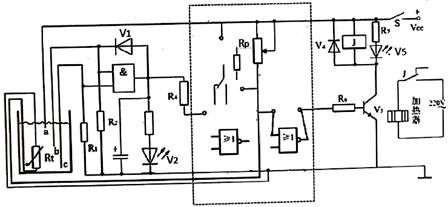

（4） 该水温控制电路运行过程中发生故障导致不能加热，经检查是由于555芯片烧坏导致，现有2个或非门、继电器的另外1组转换触点和一个阻值合适的电阻可供使用，请在虚线框内将尚未设计完成的电路进行连接，使电路原有功能保持不变。

（1） 图b管道中虚线框①、②处应分别使用下列单向导流组件(示意图)中的与 (在下列选项中选择合适的选项，将序号填入横线处)；

A.

B.

C.

D.

（2） 图b所示装置不能实现汽车下降功能，为了解决该问题，下列优化方案中合理的是           (在下列选项中选择合适的一项，将序号填入横线处)；

（3） 张雷在使用过程中发现下压手柄时所需的力偏大，于是决定买一款下压更轻松的千斤顶。则新千斤顶相对于在用千金项，可能具备的特征有 、(在下列选项中选择合适的选项，将序号填入横线处)。

A．油缸1直径更小；

B．油缸1直径更大；

C．油缸2直径更小；

D．油缸2直径更大；

（4） 千斤顶手柄与套筒在操作时需要具备一定 的紧固能力防止脱离，不用时需要方便将手柄从套筒中拆下。以下设计方案中最合理的是                (在下列选项中选择合适的选项，将序号填入横线处)。

（1） 为了实现电路的模拟自动路灯功能，适合接入图中虚线框的元件是(  )

（2） 元件接入电路后调试发现，任意改变环境光照强度，发光二极管均不发光。下列原因中可能的是(  )
