常用电子元器件知识点题库

如下图所示为小明利用JN6201集成电路制作的鸡蛋孵化温度控制器电路图。预先设置上限温度t_上（39℃）、下限温度t_下（37℃），确定孵化室的温度控制范围（37℃~39℃），并将上限温度t_上和下限温度t_下作为控制（处理）器的触发信号。R_t1、R_t2为负温度系数热敏电阻。请完成问题。

（1）该电路图中，没有选用的电子元器件是（）

A . B . C . D .
（2）小明在设计好电路后，准备把相关的电子元器件焊接在电路板上，以下关于锡焊的描述中，合理的是（）

A . 在操作台上焊接电路板时，电烙铁的拿法一般采用正握法 B . 烙铁头发黑时，可以用锉刀锉亮烙铁头部，再上锡保护 C . 锡焊的原理是焊锡受热熔化，迅速冷却后与引脚和焊盘凝固在一起，发生的是物理反应 D . 松香的作用有辅助热传导、降低被焊接材质表面张力和促进氧化物形成等作用
（3）小明在实际使用过程中发现，孵化室的温度控制范围是（36.5℃~38.5℃）,现在要使孵化室内的温度回到（37℃~39℃），则正确的调整方式是（）

A . 减小电阻Rp1,增大电阻Rp2 B . 减小电阻Rp1,减小电阻Rp2 C . 增大电阻Rp1,增大电阻Rp2 D . 增大电阻Rp1,减小电阻Rp2

用指针式多用电表倍率为“x1k”的欧姆挡检测某一元器件，当两表笔分别接元件的两只引脚时，发现指针迅速向右偏，又慢慢回到起点，这个元器件是（）

A .

B .

C .

D .

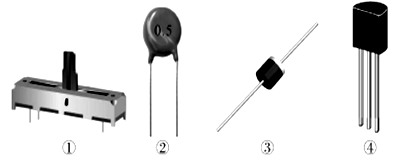

关于下列四种电子元器件的说法中不正确的是（）

A . ③是整流二极管，其上端为负极 B . ①是直滑式电位器，常用于电器的音量调节 C . ②是瓷介电容，其电容量为0.5pF D . ④是三极管，其管脚从左往右依次为e,b,c

实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似，现将多用表转换开关拨到R×100Ω挡。分别测它们的正反电阻加以鉴别；测甲元件时，R正＝R反＝0.5kΩ，测乙元件时，R正＝0.5kΩ，R反＝100kΩ，测丙元件时，开始指针偏转到0.5kΩ，接着读数逐渐增加，最后停在100kΩ上。则甲、乙、丙三个元件分别是（）

A . 电容、电阻、二极管 B . 电阻、电容、二极管 C . 电阻、二极管、电容 D . 二极管、电阻、电容

如图所示是台灯光线过暗报警电路，当台灯光线过暗时有源蜂鸣器报警，台灯光线正常时有源蜂鸣器不报警。请完成问题。

（1）下列元器件中电路图中没有的是（）

A . B . C . D .
（2）下列对该电路的分析中不正确的是（）

A . 台灯光线过暗，三极管V₁处于截止状态时，三极管V₂导通 B . 台灯光线正常，光线越强，三极管V₂基极电位越高 C . 二极管V₃的作用是，提高三极管V₂发射极电位，三极管V₁处于饱和状态时，三极管V₂可以可靠截止 D . 要把设定光线调亮一些，可调电阻R_p应调小

电子元器件的封装往往包含了一定的信息，下列解读正确的是（）

A . 继电器上标注DC24V，表示只要接在线圈

B . 电容上标注250V，说明电容两端的电压必上的电压不超过24V，继电器都能正常工作须达到250V才能正常工作

C . 电阻的色环颜色为红红黄金，它的阻值可能为215K

D . 黑色标记色环一端，是二极管的正极

【加试题】如图所示电路。下列电子元件及说法中不正确的是（）

A . 图中的R2是可调电阻，若将R2更换为定值电阻，则不能对设定光照的强度进行调节 B . V是NPN三极管，它的管脚分布如图所示，从左向右依次为c、b、e C . R₁为光敏电阻，如图所示是电阻值随光照强度变化的规律 D . 若R₃是四色环电阻且阻值为4.7kΩ，则前三环为黄、紫、红

【加试题】小袁在制作如图电路前，使用多用电表进行电子元器件的质量检测，以下他的操作和结论不合理的是（）

A . 将红表笔接C的负极，黑表笔接C的正极，表盘上指针迅速向右偏转，再慢慢向左偏转 B . 多用电表红表笔接正在发光着的二极管的正极，黑表笔接负极，应测得大阻值 C . 多用电表测得二极管正反向电阻一大一小，并相差较大，说明二极管质量正常 D . 若用红表笔接触图中三极管的基极，黑表棒接触另两只管脚时测得的电阻均较大，无法说明该三极管质量正常

小明用多用电表判断电子元器件的好坏，下列测试结果表明电子元器件损坏的是（）

A . 测电阻

B . 测二极管

C . 测电感

D . 测NPN三极管

如图所示是小明设计的简易温度报警装置，电路中的二极管和三极管属于硅材料型，当温度达到报警设定值时，小明用多用电表测得电路中a、b和c三点的电位分别是0.21V，1.42V和1.92V，额定工作电压为5V的蜂鸣器HA不发声。下列分析中，正确的是（）

A . 此时三极管V₁、V₃都工作在放大状态 B . 只调节Rp的情况下，蜂鸣器始终不会发声 C . R₁改为10kΩ的电阻，b点电位会明显变大 D . R₂改为20kΩ的电阻，c点电位会变大

如图所示为光线检测电路，闭合开关后，该电路可根据发光二极管的状态显示光照的强弱。三极管工作在放大状态。三极管V1、V2、发光二极管VD1、VD2的规格相同。下列对该电路的分析中正确的是( )

A . 调整RP的阻值可使两个发光二极管的发光亮度相同 B . 当光线从弱变强时，发光二极管VD1变亮、VD2亮度不变 C . R3短路后，两个发光二极管随着光照变强而同时变亮 D . 同一光线下适当增大R3的阻值，VD1会变亮，VD2变暗

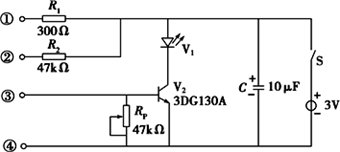

下面的电路图中有四个输入端，在①和③间连接一支自制的湿敏传感器，在湿敏传感器上滴几滴水，调节可变电阻RP，使发光二极管发光。

根据电路图回答下面两题：

（1）该控制系统不可以用来（）

A . 做婴儿尿湿指示 B . 空气湿度测量 C . 温度测量 D . 液体浓度测量
（2）如果不滴水而是干燥的，三极管V2和发光二极管V1分别处于什么状态（）

A . 截止状态和不发光 B . 截止状态和发光 C . 饱和状态和不发光 D . 饱和状态和发光

用多用电表“×1K"挡检测电子元器件，仅测一次，根据下列测试结果就能确定电子元器件坏的是（）

A . 测发光二极管

B . 测三极管

C . 测电位器

D . 测干簧管

如图所示为小明设计的声光控制楼道灯电路，电路左侧的驻极体话筒BM和光电二极管VD是电路的输入端，各输入物理量产生的相应信号如图所示；电路右侧的照明灯H是负载，输出信号F为1时灯H亮，F为0时灯H不亮。已知声控电路中含有延时电路，声音信号消失后，A信号在一段时间后才会变回低电平。请完成下面小题。

（1）图示电路中的VD和BM的实物图在下列元件中对应序号分别为（）
① ② ③ ④

A . ①和③ B . ②和③ C . ①和④ D . ②和④
（2）下列关于该电路功能的说法中，不正确的是（）

A . 白天（有光时）照明灯不会亮 B . 晚上（无光时）有一定声音时照明灯亮起 C . 照明灯点亮后会照射到VD，影响光控电路的输出，所以灯会闪烁 D . 声音消失后灯会延时关闭
