【加试题】夏天，学校教室温度超过32℃，教室可以开空调。如图所示是一简易温控电路，用于夏天教室空调开启提醒器，当温度达到设定值，红色灯泡发光。分析该控制电路，下列说法错误的是（）

A . Ｒt是正温度系数的热敏电阻 B . 红灯发光时，Ｖ1处于截止状态，Ｖ2处于饱和状态 C . 达不到设定温度红灯就发光，可以将Ｒ1向上调节 D . Ｒ1滑动触头接触不良，在温度达到设定值时灯也可能不亮

如图所示是小明设计的温度控制指示电路，其中CF741是运算放大器，输人、输出的逻辑关系见表格，R₁是正温度系数热敏电阻。当温度达到或高于30℃时，发光二极管发光，反之不发光。下列关于该电路的说法中不正确的是（）

输入、输出的逻辑关系

输入	输出
V₃>V₂	V₆高电平
V₃=V₂	V6=0.5V_cc
V₃<V₂	V₆低电平

A . V_T1是PNP型 B . 温度升高时，R₁阻值增大 C . 实际温度低于30℃时，6脚为高电平 D . R₃向上调节，可调低设置的报警温度

如图所示为小宇设计的房间自动排气装置电路。当窗户打开时，排气装置不工作，当窗户关闭时，排气装置能自动开启。此电路选用干簧管作为传感器，窗户关闭时干簧管闭合。下列关于电路的分析中错误的是（）

A . 在印制板上焊接电阻R₁时，烙铁头同时加热电阻引脚和印制板上的焊盘 B . 当排气装置工作时，三极管处于截止状态，此时用多用电表分别测量三极管的U_be和U_ce,测得U_be为0V，U_ce为6V C . 电路中的电容可以选择25V，10μF规格的电解电容 D . 当窗户刚打开时，为了延长关闭排气装置的时间，R₁和R₂电阻中应该选择更换R₂ ，将电阻R₂由2kΩ更换为200KΩ

【加试题】如图所示是小明设计的水位控制系统，当水位低于b点时水泵M抽水，水位达到a点时停止抽水。555集成电路6脚电位升至2/3V_cc时3脚输出低电平，2脚电位低至1/3V_cc时3脚输出高电平。请完成以下任务：

（1） 555集成电路管脚识别正确的是（在下列选项中选择正确的选项，将序号填写在横线处）；
① ②

③ ④
（2）测试电路时发现，当555集成电路的3脚输出高电平时，继电器J不工作，合理的调节措施是（在①减小R₁和R₂的阻值；②减小R₃的阻值；③减小R₄的阻值；④减小R₅的阻值中选择合适的选项，将序号填写在横线处）；
（3）小明设计的控制电路中忘记设置水泵工作状态指示灯，请你在虚线框内选择合适的端子连接发光二极管V₃和电阻R₆ ，使得水泵M抽水时V₃发光，不抽水时V₃不发光；
（4）系统工作一段时间后，三极管V₁损坏，小明准备用手头仅有的PNP型三极管替代原来的三极管，请你在虚线框内选择合适的端子重新连接电路。要求保持系统原有的功能，继电器线圈接在集电极上。

【加试题】如图所示为小明设计的门控灯电路，开门时电灯点亮；关门后，延时一段时间自动熄灭。干簧管在门打开时断开，关闭时闭合。下列说法中错误的是（）

555芯片功能表

4脚	2脚	6脚	3脚
0	任意	任意	0
1	＜1/3V_cc	＜2/3V_cc	1
	＞1/3V_cc	＞2/3V_cc	0
	＞1/3V_cc	＜2/3V_cc	保持

A . 合上S白天开门时，电灯H不会点亮 B . 继电器吸合时，F点电位不一定小于1/3V_cc C . 二极管V₄的作用是保护三极管V₃ D . 适当调大R₄的阻值，可增加延时时间

如图所示，S₁和S₂为微动开关，可装在门和窗上。门和窗都关上时，S₁和S₂闭合，报警灯不亮。下面关于此报警电路，说法正确的是( )

A . 只要门或窗任何一个被打开时，相应的微动开关断开，有高电平输入，使报警灯亮 B . 只要门或窗任何一个被打开时，相应的微动开关断开，有低电平输入，使报警灯亮 C . 只有门和窗同时被打开时，相应的微动开关断开，输入全是高电平，使报警灯亮 D . 只有门和窗同时被打开时，相应的微动开关断开，输入全低电平，使报警灯亮

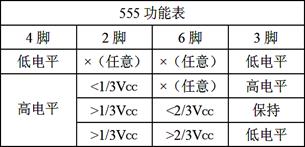

如图所示是小明设计的记忆门铃。当有人按下门铃开关S1（按下闭合，松开断开）时，扬声器BP发出铃声，如果家中无人应答，则发光二极管保持长时间显示状态，直到主人回家按下S2复位开关，LED才会熄灭。如下分析不正确的是（）

A . 从功能表我们可以看出当2、6脚5V时，3脚出低电平 B . 将R4和R5互换，电路功能不发生改变 C . VD1在电路中是利用了二极管的单向导通性 D . 适当降低C1电容值，可以让铃声变得柔和

如图所示的实验电路。当发光二极管V2发光时，若适当调小电位器Rp，期间V1始终处于放大状态，下列Ue、Ub、Uc三点的对地电压变化情况分析中正确的是( )

A . Ue基本不变，Ub不变，Uc变小 B . Ue变大，Ub变大，Uc基本不变 C . Ue基本不变，Ub变大，Uc变小 D . Ue变大，Ub基本不变，Uc变小

逻辑测试笔是检测数字电路中各关键点逻辑状态的一种必备的常用工具，数字电路中的逻辑状态一般分为高电平“1”、低电平“0”、高阻态(即悬空状态)、脉冲(即不停地产生高、低变化)4个状态。如图所示是一个主要由LM324组成的逻辑测试器，其中IC是电压比较器。要求当被测信号为低电平时，绿色发光二极管发光，显示逻辑“0”；当被测信号为高电平时，红色发光二极管发光，显示逻辑“1”；当被测信号为高阻态(即悬空状态)时，黄色发光二极管发光。请完成以下任务。

（1）当输入信号为脉冲状态时(即不停地产生高、低变化)，此时产生的现象是(在A .红灯和绿灯都不亮；B .红灯和绿灯交替闪烁；C .黄灯亮中选择合适的选项，将序号填入横线处)；
（2）在实际操作中发现V3和V4损坏，请在图中添加合适的门电路；
（3）图中发光二极管V5、V6、V7分别是(在A .红灯、绿灯、黄灯；B .绿灯、红灯、黄灯；C .红灯、黄灯、绿灯；D .黄灯、红灯、绿灯中选择合适的选项，将序号填入横线处)；
（4）小明同学想将此电路，改装成一个温度报警器，现有热敏电阻RT(负温度系数电阻)及阻值合适的电阻一个。要求温度超过38℃，V6亮；低于20℃，V5亮。20℃－38℃时V7亮。请在虚线框中帮助小明同学补全电路。

如图所示为小明设计的车间通风控制实验电路，当热敏电阻检测到温度达到设定值的上限时，风扇电机启动，室内热空气排出，实现通风降温；当温度达到设定值的下限时，电机停止工作。其中Rt为负温度系数热敏电阻；IC为电压比较器，当V＋>V－时，输出高电平；当V＋<V－时，输出低电平；继电器J触点开关J1与J2联动。根据电路图及描述，完成问题。

（1）当温度超过设定值的上限很多时，电机还没有启动，在不改变其他工作状态的前提下，下列调节方法中合理的是（）

A . 调大Rp1 B . 调小Rp1 C . 调大Rp2 D . 调小Rp2
（2）小明搭建了测试电路，温度很高了，发现电机还是不工作，用数字式多用电表对三极管V1进行了测量，三极管V1的基极和发射极之间的电压显示为0.7V，集电极和发射极之间的电压显示为1.7V。继电器线圈额定电压为5V。下列分析中不正确的是（）

A . 三极管V1的工作状态是放大状态 B . 继电器没有吸合，则应该调小Rp4 C . 三极管V1的发射结正偏，集电结反偏 D . 电压比较器IC没有输出高电平

如图所示为某同学设计的台灯延时电路，下列分析正确的是（）

A . 摁下按钮开关时，电容充电时间取决于C1R1 B . V1截止时，V2导通，发光二极管V3亮 C . 如果发光二极管V3损坏，可以用家里普通的照明灯泡代替 D . 按下开关并松开后，C1同时对R1和三极管V1放电

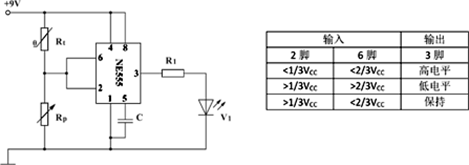

如图所示是小明设计的温度报警电路。已知Rt是热敏电阻，Rp是可调电阻，电源电压Vcc是9V。NE555集成芯片的输入输出关系见图中表格。请完成以下任务：

（1）图中电容C（外壳标有为“103”字符）的电容量为μF（在① 0.1； ② 0.01；③ 0.001中选择一项，将序号填写在横线处）；
（2）下表是小明收集的该热敏电阻Rt温度和阻值的关系表格：

A．由表可知，热敏电阻Rt的类型是（在① 正温度系数的热敏电阻；② 负温度系数的热敏电阻；③ 无法判断中选择一项，将序号填写在横线处）；

B．要求当温度降到25℃时，发光二极管就发光报警，应将Rp的阻值调到左右（在① 3kΩ；② 5kΩ； ③ 20kΩ中选择一项，将序号填写在横线处）；
（3）小明要把原电路改为高温报警（灯亮），请你根据控制要求，在虚线框内选择合适的端子并完成电路的连接。
（4）小明设计了一个温度控制电路，要求温度控制在设定的范围内，选择负温度系数的热敏电阻，请选择一个虚线框完成电路连接（三极管接成共发射极）。

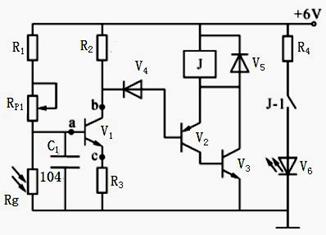

如图所示的光控开关电路，当Rg被遮挡时V6亮。下列关于该电路的分析正确的（）

A . 电容C1选用瓷介电容，电容量为10⁴皮法 B . 当Rg被遮挡时，V4导通，V2截止 C . 只需将Rp1下调，V6便会更亮 D . a、b、c三点电位可能是Ua≈0.9V，Ub≈0.5V，Uc≈0.2V

如图所示是小绍为学校图书馆设计的开关式报警器，只要有人闭合开关就会触发声光报警电路，报警声光持续一段时间后消失。关于该电路的分析中不正确的是（）

A . 开关未闭合时a点为低电平，b点为低电平 B . 增大电容C1的电容量可延长报警时间 C . 适当增大R3的阻值可延长报警时间 D . 二极管V2主要是用来保护三极管V1

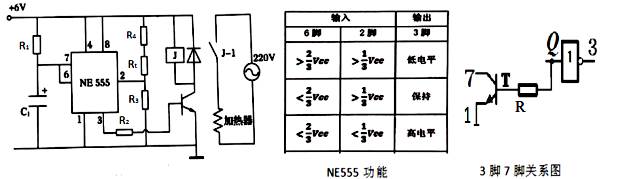

如图所示为一恒温箱控制电路，当温度低于设定值时，加热器开始加热，其中NE555功能表及芯片内部3、7脚之间的关系如图所示。则以下说法不正确的是（）

A . 设定温度下限值时，应满足2R3=R4+Rt B . 加热器在加热时，C1充电 C . 适当增大R1阻值，可提高上限温度设定值 D . 适当减小R4阻值，可提高下限温度设定值

[加试题]如图所示是检测到有红外线时能亮灯报警的电路，测试时发现始终不能亮灯，以下原因有可能的是（）

A . V3正负极接错了 B . R2可调范围太大 C . R3阻值太小 D . V2发射结连焊

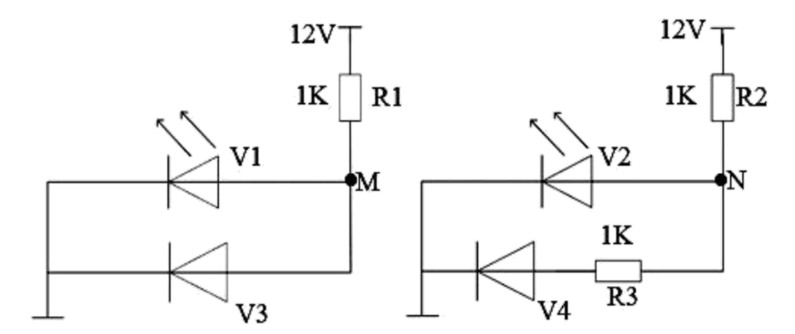

如图所示的两个电路中，V3、V4均为硅管；V1、V2为发光二极管，发红光（导通电压为 1.8V），下列说法正确的是（）

A . M,N两点的电位均为1.8V B . V1、V2均不亮 C . V1亮、V2不亮 D . V2会亮且将R3换成100Ω的电阻后，亮度会降低

如图所示为电池欠压指示电路，当电池电压低于设定值时，D2点亮，稳压管的伏安特性曲线如图所示，其中Uz=9.1V。

（1）下列电子元器件在电路图中用到且说法正确的是（）

A . 图示为电位器，可利用螺丝刀转动旋钮改变阻值 B . 左端为正，右端为负 C . 连接电路时①脚接低电位，②脚接高电位 D . 图示三极管的管脚从左往右分别e、b、c
（2）在电子控制实践课上，小李搭接了试验电路，测试时发现当电池电压降到7.6V时，D2不亮，经测量，a、b、c3个节点的电位分别约为0V、0V、7.6V，d、e两点间的电压为0V，下列故障原因分析正确的是（）

A . R1断路 B . V1击穿 C . V2基极虚焊 D . D2正负极接反

如图所示为某触摸式开关灯模型电路，M1、M2为触摸金属片，触摸时接通，不触摸时断开。下列分析中不正确的是( )

A . 手指触摸M2开灯，触摸M1关灯 B . 调试中发现灯无法保持开启，可能是R5阻值太小 C . 适当改变R6阻值时V6亮度发生变化，说明V4工作在饱和状态 D . 作为开关灯模型，正常工作时4个三极管均工作在饱和或截止的开关状态

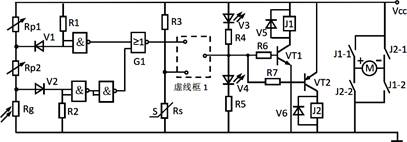

如图所示是小明设计的“多肉晒太阳”自动控制电路（暂不考虑电机如何自动停止）。当室外光线强度介于上下限之间且多肉土壤湿度高于设定值时，电机驱动小车将多肉盆栽移至室外（通过电机的电流从“+”到“-”），当室外光线强度高于上限或低于下限或土壤湿度低时将多肉盆栽移回室内（通过电机的电流从“-”到“+”）。请完成以下任务：

图a

（1）光线强度介于上下限之间，关于V3、V4状态分析正确的是（）

A . V3不发光、V4发光 B . V3发光、V4不发光 C . V3、V4都发光 D . 不确定
（2）利用不超过三个2输入或非门，设计虚线框1位置的电路，实现上述功能。
（3）调试时，若调大Rp2，下列说法中正确的是（）

A . 上限光强设定值变小，下限光强设定值变小 B . 上限光强设定值变小，下限光强设定值变大 C . 上限光强设定值变大，下限光强设定值变小 D . 上限光强设定值变大，下限光强设定值变大
（4）小明发现原电路中电机电源无法自动断开，便设想在小车上安装磁体，磁体到达指定位置使相应干簧管吸合实现电机停转。已知干簧管H1和干簧管H2分别装于室外和室内指定位置，请在虚线框2中完成电路连线，实现控制功能。
图b
