生活中常见的电子控制系统的工作过程 知识点题库

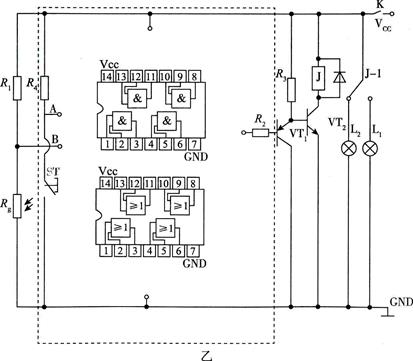

小明想要设计一款摩托车车灯，晚上与机动车会车时能够自动切换远近光灯。如图甲所示电路原理图，当晚上行车时，闭合开关K，当强光照射到光敏电阻上，近光灯被接通，远光灯熄灭。会车过后，无强光照射时，近光灯熄灭，恢复远光灯照明，根据该电路图回答以下问题：

【加试题】如图所示为利用基本触发器设计的某鱼缸温度电子控制系统，当水缸内的热敏电阻(正温度系数，Rt1检测上限)，检测出水温低于设定下限温度时，水缸内的加热丝就加热，当检测出水温达到设定上限温度时，水缸内的加热丝就停止加热根据该原理完成以下任务：

通用技术课堂上，老师按照甲图所示电路在示教板上搭接电路。接通电源后，发光二极管V₂不发光。然后老师调节R_p ， 使得在用手遮挡光敏电阻R_g时V₂恰好能发光,不遮挡R_g时V₂熄灭。保持电位器R_p滑片的位置不变，老师把图甲中的R₂、V₂换成继电器，并按图乙搭接好电路。接通电源后，同样用手遮挡R_g时电灯L却不亮，接着老师再次调节R_p时电灯L亮了。下列关于该演示实验的分析说法正确的是（  ）

如图所示是小明设计的水箱水位电子控制系统部分电路（控制电路部分有待补充完整）。要求水位低于探头b时，电动机带动水泵抽水，抽水时有水泵工作指示灯；水位到达探头a时，电动机关闭S水泵不运作（注：图中9013为NPN型三极管）。请完成以下任务：

如图所示为恒温电子控制系统，当温度高于40℃时开始启动风扇降温，达到或低于20℃时停止降温将温度控制在下限20℃和上限40℃之间。集成电路IC₁的输入与输出关系如表格所示，M为风扇电机。请完成以下任务：

555电路输入与输出的逻辑关系表
2脚	6脚	3脚
<	<	1
>	>	0
>	<	保持

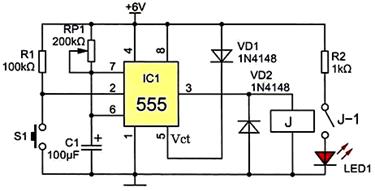

如图所示的灯控电路，通过S1开关来控制LED1的亮灭。下列分析中不正确的是（  ）

2脚	6脚	3脚
		高电平
		低电平
		保持

学了电子控制技术后，小杨和小明打算在各自的家门上安装门控夜明灯电路，实现光线暗时打开门，灯自动点亮，光线亮时，即使门打开，灯也不会亮。请完成蚊题。

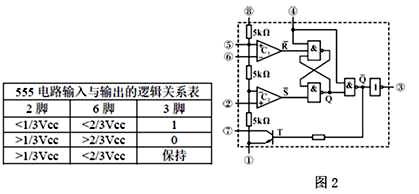

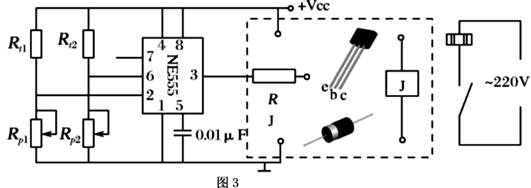

如图1所示是小黄设计的鸡蛋孵化箱的恒温控制电路，该电路经过搭接、调试后能够实现如下功能：温度低于下限温度时，电热丝开始加热，温度高于上限温度时，电热丝停止加热。数字集成电路采用NE555集成芯片，它的输入输出关系见图2中表格。

图1：

图2：

输入管脚的情况		输出管脚情况
6脚输入	2脚输入	3脚输入
>2Vcc/3	>Vcc/3	低电平
<2Vcc/3	>Vcc/3	保持
<2Vcc/3	<Vcc/3	高电平
>2Vcc/3	<Vcc/3	禁用

请分析该电路，完成以下任务：

如图所示为光控自动楼道灯电路，Rg为光敏电阻，能自动根据环境光线强度的变化控制负载的工作状态。

根据电路图，回答以下问题

由555定时器构成的多谐振荡电路如图1所示，分析电路图，回答以下问题：

小通同学设计了如图所示的温度指示电路，其中C1、C2为运算放大器，其特性如右下表所示。当检测到的温度过高时，仅V1绿灯亮；温度过低时，仅红灯V2亮。调试过程中，发现温度过高时，发光二极管V1不亮，V2反而亮，温度过低时反之。造成该现象可能的原因是（  ）

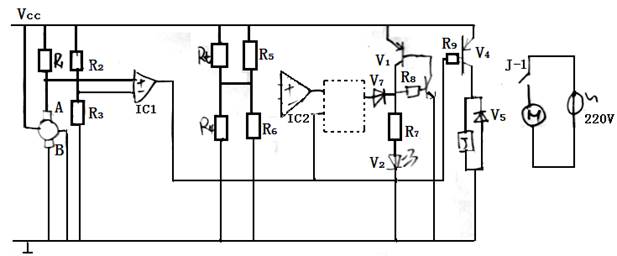

小明温度设计了一个矿洞瓦斯和高温报警电路，当矿洞内瓦斯气体浓度超过设定值或矿洞内温度过高时，LED灯V2均会报警，若是瓦斯气体浓度过大，还会启动排风系统工作。气敏电阻在瓦斯浓度变化时会发生变化，Rt为负温度热敏电阻，分析电路，请完成以下任务。

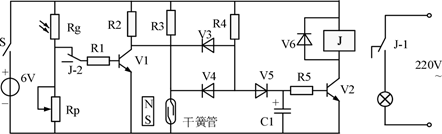

小明设计了如图所示的玄关照明控制电路。希望晚上开门时亮灯，关门后延时熄灭。其中干簧管安装在门框上，磁铁安装在门上，开门时干簧管断开，关门时闭合。电路中三极管与二极管均为硅管。下列关于该电路的分析中，不正确的是（    ）

分析下图所示的电路，请完成以下小题。

如图所示是检测到有红外线时能亮灯报警的电路，测试时发现始终不能亮灯，以下原因有可能的是(    )

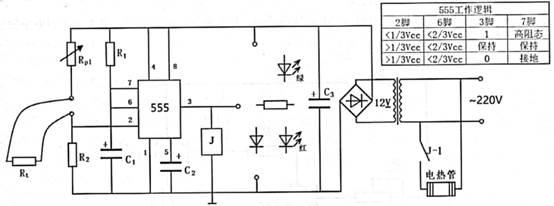

如图是小张设计了一半的鱼缸温度控制电路。当温度低于设定值25°的时候，电热管加热，红色指示灯亮；当温度达到设定温度后，加热管停止工作，绿色指示灯亮。分析以下电路，并完成下列小题：

如图所示是小明设计的光控路灯实验电路。通电测试时发现红色发光二二极管V3、V4发光，且a、b、c三点的电位分别为2.8V、3.7V、4.8V，则下列说法中不正确的是(    )

下列设备属于开环电子控制系统的是(  )

如上图所示为简易温度报警器，当温度超过设定温度时，LED灯发光报警。关于此电路，下列说法正确的是（  ）

如图所示的温度控制电路，当温度低于35℃时，加热器开始加热；达到40℃时停止加热。下列分析中正确的是是（    ）
