生活中常见的电子控制系统的工作过程知识点题库

如图是儿童的电动玩具车中的电子控制电路。当光照强度达到一定值时，电机就开始运行。

（1）如果要加装一个指示装置，实现电机转动时，指示灯亮，则指示灯接入处为（）

A . ab之间 B . cd之间 C . ef之间 D . gh之间
（2）如果二极管V₀接反了，将会导致的结果是（）

A . 无法保护继电器 B . 三极管将处于截止状态 C . 继电器无法工作 D . 变成光线暗时电机运行

夏天，某工作室温度超过28摄氏度室内可以开空调，如图所示是一简易温控电路，用于室内空调开启提醒器，当温度达到设定值，红色灯泡发光。分析该控制电路，下列说法正确的是（）

A . Rt是负温度系数的热敏电阻 B . 达不到设定温度红灯就发光，可以将R1向下调节 C . 红灯发光时，V1处于截止状态，V2处于饱和状态 D . R1滑动触头接触不良，在温度达到设定值时灯也可能不亮

如图所示是一个简易的光控灯电路图。当环境光线亮度弱到一定程度时LED灯自动点亮，当光线亮度强到一定程度时LED灯自动熄灭。关于该电路，下列分析正确的是（）

A . 若R4虚焊则LED灯一直亮 B . 当光线变暗到一定值时，电容C开始充电 C . 若用万用表测得V2的Ube=-0.7V、Uce=-0.3V，此时V2截止 D . 若环境光线亮度已经很亮时，LED灯依然不熄灭，则应调小R1

如图所示是某声光控路灯电路的电路图，只有当晚上光线暗且有声音时，路灯L亮，其他情况路灯均不亮。根据该电路原理图，请完成问题。

（1）下列图中可以作为环境检测输入部分的是（）

A . B . C . D .
（2）对该电路分析错误的是（）

A . 如果电阻R的阻值过大，可能会导致继电器无法吸合 B . 当白天光线强时，三极管V_T1处于截止状态 C . 如将J-1换成常闭触点，晚上光线暗且有声音时灯不亮，其他情况均亮 D . 如将门电路与门换成或门，白天光线强且有声音时灯亮，其他情况均不亮

小明搭建了如图所示的电路，转换开关S的初始位置为“C”，用发热的电烙铁靠近热敏电阻R₁ ，发现发光二被管LED₁慢慢变亮，亮度逐渐增强。亮度达到一定程度后就看不出变化了。根据上述现象完成问题。

（1）下列关于该电路的说法中正确的是（）

A . R₁为正温度系数的热敏电阻 B . LED₁点亮前三极管V_T1无基极电流 C . 在发光二极管LED₁亮度逐渐增强的过程中，V₁读数逐渐变大，V₂读数逐渐变小 D . LED₁亮度看不出变化是R₁阻值不再变化引起的
（2）下列有关该电路调试的说法不正确的是（）

A . 转换开关S在位置“C”时，LED₂始终不会点亮 B . 转换开关S在位置“A”时，LED₁始终不会点亮 C . 转换开关S在位置“B”时，调节R₂到合适阻值，用发热的电烙铁靠近热敏电阻R_t ，可实现LED₁和LED₂同步点亮 D . 转换开关S在位置“C”时，LED₁亮度逐渐增强的过程中，LED₂的亮度也将逐渐增强

如图所示的温控电路，当温度上升到40℃时，V1亮。555集成电路6脚电位升至电源电压的三分之二时，3脚输出低电平；2脚电位降至电源电压的三分之一时，3脚输出高电平。以下分析中合理的是（）

A . Rt是正温度系数热敏电阻 B . Rt与Rp接反后，点亮V1需要更高的温度 C . 3脚从高电平变为低电平后，V1可延时熄灭 D . V2短路后，V1始终不亮

如图所示是热水器温控电路。调节电位器可使水温设定在65℃～75℃。当水温变化时，通过继电器控制加热器的通断电。下列对该电路的分析中不正确的是（）

A . Rt为负温度系数的热敏电阻 B . RP1设定上限温度，RP2设定下限温度 C . 应选用额定电压为3V的继电器 D . VD2为加热指示，VD1为保温指示

如图所示是小明搭建的温控与光控电路，其中Rt是负温度系数的热敏电阻，分析该电路，请完成问题。

（1）对该电路的分析和描述，下列说法不正确的是（）

A . 当温度低且光线暗时，发光二极管V3亮 B . 当温度低或光线暗时，发光二极管V3亮 C . 滑动Rp能调节光线的设定值 D . 当V3发光时，V1、V2都处于导通状态
（2）电路调试过程中，发现v3 始终不发光，小明用多用电表直流电压档检测电路，以下分析合理的是（）

A . 测量电路1和2两点之间的电压，改变外界温度和光照，读数无变化，说明电路的输入部分有故障 B . 测量三极管V1的Uce，则红表笔接在三极管的集电极，黑表笔接在发射极 C . 测得三极管V2的Uce很小时，V3仍不发光，则有可能R3的阻值太大了 D . 测得3、4两点之间的电压为3V时，V3仍不发光，则有可能V3内部断开了

【加试题】如图是小明设计的高温报警器电路原理图，当温度达到或超过设定值时，蜂鸣器发出报警声。555集成电路的输入输出特性：2脚的电位低于V_cc的三分之一时，3脚输出高电平；2脚电位高于V_cc的三分之一，且6脚电位高于V_cc的三分之二时，3脚输出低电平。请根据描述和电路图完成以下任务：

（1）根据电路功能要求，Rt应选择 (在“A.正温度系数热敏电阻； B.负温度系数热敏电阻”中选择正确的一项填入中)；
（2）在测试电路时，小明用万用表测得三极管V₁的集电极和发射极之间的电压是0.2V，此时三极管V₁处于状态（在A .截止；B .放大；C .饱和中选择正确的一项填入横线中）；
（3）小明测试电路时，发现蜂鸣器始终不响，下列原因中可能的是（在A .三极管V，被击穿后短路；B .二极管V₂虚焊；C .电阻R_p短路中选择正确的一项填入横线中）。
（4）小明测试电路时，发现温度还未达到设定温度时就已经报警，为了实现设定温度报警，则可以(在“A.减小R1；B.调小Rp；C.调大Rp”中选择正确的一项填入横线中)；
（5）在测试过程中，小明将555集成电路损坏，准备用三极管来代替。请你帮助小明选择一个合适的三极管(NPN型或PNP型)，采用共发射极接法在下图的虛线框中画出三极管，并选择合适的接线端子完成电路的连线，要求保持电路原有的功能。

如图所示是小明设计的温度控制电路。当温度低于设定值下限时加热器工作，达到设定值上限时停止加热，其中Rt为热敏电阻。已知比较器IC1输入输出关系如下：V+>V-时，输出高电平；V+<V-时，输出低电平。下列分析中不正确的是（）

A . Rt为负温度系数热敏电阻 B . 要上调温度下限设定值，可以调大R1 C . 要降低温度上下限设定值，可以调大R3 D . 发现加热器频繁启动加热，可能是R1虚焊造成

如图甲所示为电池欠压指示电路，当电池电压低于设定值时，D2点亮，稳压管的伏安特性曲线如图乙所示，其中 Uz=9.1V。请根据题意完成问题。

（1）下列电子元器件在电路图中用到且说法正确的是（）

A . 图示为电位器，可利用螺丝刀转动旋钮改变阻值 B . 左端为正，右端为负 C . 连接电路时①脚接低电位，②脚接高电位 D . 图示三极管的管脚从左往右分别 e、b、c
（2）在电子控制实践课上，小李搭接了试验电路，测试时发现当电池电压降到7.6V时，D2不亮，经测量，a、b、c3个节点的电位分别约为0V、0V、7.6V，d、e两点间的电压为0V，下列故障原因分析正确的是（）

A . R1 断路 B . V1 击穿 C . V2 基极虚焊 D . D2 正负极接反

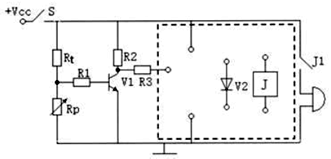

如图所示是小明设计的温度报警电路，Rt为热敏电阻。当检测到的温度低于设定值时，蜂鸣HA发出报警声，下列对该电路的分析中正确的是（）

A . Rt应选用正温度系数的热敏电阻 B . 闭合S后，温度下降到设定值以下时，蜂鸣器发出报警声，然后温度升高到设定值以上时，蜂鸣器停止发声 C . 闭合S后，蜂鸣器始终不会报警 D . 要调高报警温度临界值，应减小R1的阻值

小明在通用技术实践课中，设计了如图所示的电机正反转控制电路(不含保护电路设计)，其中规定电流方向X流向Y时，电机正转，反之逆转，VCC为6V，三极管均工作在开关状态。下列分析中不合理的是（）

A . 电机正转时，S1接b，S2接c B . 当马达M反转时，马达两端的电压是4.5V C . 当三极管未处于饱和状态时，可以通过减小R3、R4，加快电机的转速 D . 电路调试时，发现电机只能正转、无法反转，可能的原因是V1虚焊

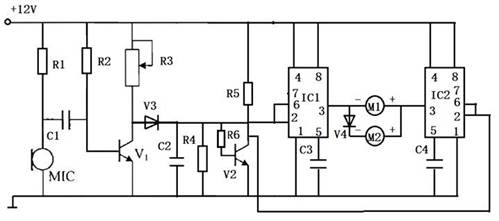

小刚在科技实践活动中设计了如图所示的声控玩具车控制电路，在有声控信号时玩具车前行；在无声音信号后，玩具车一边后退一边转弯。MIC（传声器）、C1、V1、R1、R2、R3 组成信号采集与放大电路，V3、C2、R4 组成延时电路。进退电机和转弯电机并联后，接在 IC1 与 IC2 的输出端之间，由 IC1、IC2 的输出端控制两个电机的运作方向，电机的电流由“+”到 “-”时电机正转，电机的电流由“-”到“+”时电机反转。

（1）电机 M1 和 M2 的功能（在 A .M1 是进退电机，M2 是转弯电机；B . M1 是转弯电机，M2 是进退电机中选择合适的选项，将序号填入横线处）
（2）电机的电流由“-”到“+”时，玩具车运行的方向（在 A .前进；B . 后退中选择合适的选项，将序号填入横线处）
（3）系统运行一段时间后，发现两个电机都无法转动，经多用电表检测发现 IC1、IC2的输出端都是12V，造成这一现象可能的原因是（在 A .R5 虚焊；B .V2 集电极和发射极击穿短路；C .R6 虚焊；D .V4 击穿短路中选择合适的选项，将序号填入横线处）
（4）小刚在搭建电路是发现三极管 V2 损坏，小刚准备用手头只有一块 CC4001 替代原来的三极管，实现相同的功能。小刚根据芯片引脚图已经完成了部分连线，请你完成其余引脚的连线。

如图所示为小宇设计的房间自动排气装置电路。当窗户打开时，排气装置不工作，当窗户关闭时，排气装置能自动开启。此电路选用干簧管作为传感器，窗户关闭时干簧管闭合。下列关于电路的分析中错误的是（）

A . 在印制板上焊接电阻R1时，烙铁头同时加热电阻引脚和印制板上的焊盘 B . 当排气装置工作时，三极管处于截止状态，此时用万用表分别测量三极管的Ube和Uce，测得Ube为0V，Uce为6V C . 电路中的电容可以选择25V、10uF规格的电解电容 D . 当窗户刚打开时，为了延时关闭排气装置的时间能明显加长，R1和R2电阻中应该选择更换R2，将电阻R2由2kΩ更换为200kΩ

如图所示是小明设计的温度控制指示电路，其中CF741是运算放大器，输入输出的逻辑关系见图中表格，Rt是正温度系数热敏电阻。当温度达到或高于30℃时发光二极管发光，反之不发光。下列关于该电路的说法中不正确的是( )

A . V3＝V2时，6脚电位为＋6V B . 温度升高时，Rt阻值增大 C . 实际温度低于30℃时，6脚为高电平 D . VT1导通时，发射极电位低于集电极电位

小明设计如图1所示的土壤湿度控制与报警电路，当检测到土壤的湿度值低于设定下限时，V1亮，水泵M启动进行灌水；当检测到土壤的湿度值高于设定的上限时，V1灭，水泵 M停止灌水。根据电路图与功能要求完成下列任务：

（1）若土壤湿度增大探头两端的阻值是（在①增大；②减少；③保持不变中选择合适的选项，将序号填写在横线处）；
（2）二极管V3主要起保护（在①三极管V2；②继电器J；③NE555 集成电路中选择合适的选项，将序号填写在横线处）；
（3）当555集成电路的3脚输出高电平时，继电器J不工作且V1不亮，下列调节措施最合理的是（在①减少RP3的阻值；②增大RP3的阻值；③减少RP2的阻值；④增大RP2的阻值中选择合适的选项，将序号填写在横线处）；
（4）小明想改变电路的功能，如图2所示，实现当探头检测到的湿度值接近设定的下限时，V1亮，当检测值低于设定下限值时继电器开始工作，如果检测到的湿度值继续降低（即没有顺利进行灌水）则蜂鸣器HA发出报警声。现提供NE555集成电路一个、与非门集成块一个、PNP型三极管一个、可变电阻若干，请选择合适的电子元器件在图2的虚线框内补全电路以实现上述功能。（若选择与非门，连线时只需画出逻辑电路符号）
（5）修改后的电路从继电器J开始工作到蜂鸣器HA发出报警声的过程中，V2集电极C和发射级E之间的电压（在①降低；②增大；③保持不变中选择合适的选项，将序号填写在横线处）。
