生活中常见的电子控制系统的工作过程 知识点题库

某同学设计了一个路灯自动控制门电路(如图):天黑了,让路灯自动接通,天亮了,让路灯自动熄灭。图中Rg是光敏电阻,有光线照射时,光敏电阻的阻值会显著地减小,R是可调电阻。J是路灯开关控制继电器(图中未画路灯电路)。请分析并完成下列各题,在横线处填写上相应内容。

  1. (1) 为实现其功能,M、N中间合适接的是一个门电路;(在①与;②或;③非中选择一项,将序号填入)
  2. (2) 如果路灯开关自动接通时天色还比较亮,需要调节自动控制装置,使得它在天色更暗时才会自动接通开关。需调节R的电阻值。(在①增大;②减小中选择一项,将序号填入)
【加试题】如图所示是一个简易的光控灯电路图。当环境光线亮度弱到一定程度时LED灯自动点亮,当光线亮度强到一定程度时LED灯自动熄灭。关于该电路,下列分析正确的是(  )

A . 若R4虚焊则LED灯一直亮 B . 调大R4可能无法起到延长延时的作用 C . 若用万用表测得V2的Ube=-0.7V、Uce=-0.3V,此时V2截止 D . 若环境光线亮度已经很亮时,LED灯依然不熄灭,则应调小R1
如图所示为一款抽屉灯电路原理图。抽屉关闭时,发光二极管不亮;环境光很暗时开抽屉,发光二极管亮。下列关于该电路的说法中正确的是(  )

A . 可调电阻Rp的最大阻值为503Ω B . 抽屉关闭后,干簧管触点断开 C . 环境光亮时,打开抽屉,发光二极管不亮 D . 若环境光线很暗时打开抽屉,发光二极管还不亮,则需将Rp调大
如图所示为晶体管测试电路,合上开关S1、S2,电压表读数为2.0V,毫安表指示为零,产生这一情况的原因可能是(  )

A . 集电极内部开路 B . 发射极内部开路 C . c与e之间击穿 D . 发射结击穿
如图所示是小明设计的泥土湿度检测电路。把两探头插入花盆的泥土中,当泥土潮湿时,两探头间的电阻值较小;泥土干燥时,两探头间的电阻值较大,泥土非常干燥和非常潮湿时,发光二极管中的V4或V5中只有一个发光。请根据电路功能,回答下列问题。

  1. (1) 电路中发光二极管V4的主要作用是(在“①非常潮湿时报警;②非常干燥时报警”中选择一项,将序号填写在横线处)。
  2. (2) 当泥土不是非常潮湿,也不是非常干燥时,三极管V1的状态是(在“①截止;②放大;③饱和”中选择一项,将序号填写在横线处)。
如图甲所示是温度自动控制的部分电路,能将温度控制在37~39℃范围(环境温度低于30℃)。根据电路请完成以下任务:

  1. (1) Rt1和Rt2均为负温度系数热敏电阻,测试电路时发现温度低于37℃时,继电器J不吸合,需要对电路进行调节,合理的是(在“①减小Rp1的阻值;②减小Rp2的阻值;③增大Rp1的阻值;④增大Rp2的阻值”中选择合适的选项,将序号填写在横线处)。
  2. (2) 电路调试时用电压表实时监测,发现电热丝加热过程中,2脚的电压逐渐升高,当2脚电压达到Vcc后,(在“①继续加热,2、6脚电压同时继续升高;②继续加热,2脚电压不变,6脚电压继续升高;③加热立即停止,2、6脚电压保持不变”中选择合适的选项,将序号填写在横线处)。
  3. (3) 为了直观,需增加指示灯,要求加热时V1发光,V2不发光;保温时,V2发光,V1不发光。请你在图乙虚线框内选择合适的端子连接发光二极管和限流电阻。

  4. (4) 系统工作一段时间后,继电器损坏,小明找到新的继电器,有两种触动类型,请你在图丙虚线框内选择合适的端子并连接电路。要求保持系统原有的功能。

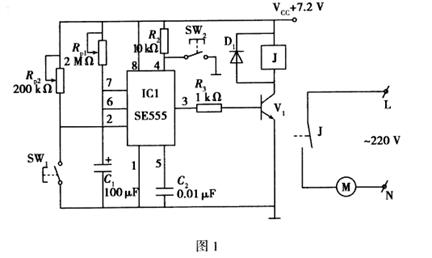

如图1所示是小明设计的升旗控制系统。当按下按键开关(按下时接通,松开后立即弹起断开)SW1时,马达启动开始升旗;当旗帜升至最高点,顶住旗杆顶部SW2使之闭合,马达停止。请完成以下任务:

  1. (1) 图中SE555集成块属于TL型。相较于CMOS型集成电路,缺点是(在“①运行速度较快;②运行速度较慢;③消耗功耗较大;④消耗功耗较小”中选择一项,将序号填写在横线处)。
  2. (2) 在测试电路时发现,旗帜从初始位置开始上升,还没有升到顶端电动机就停止了,合理的调节措施是(在“①减小Rp1;②增大Rp2;③减小Rp2;④增大Rp2”中选择一项,将序号填写在横线处)。

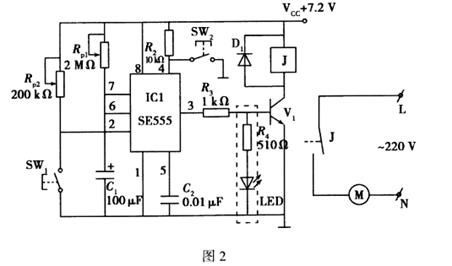

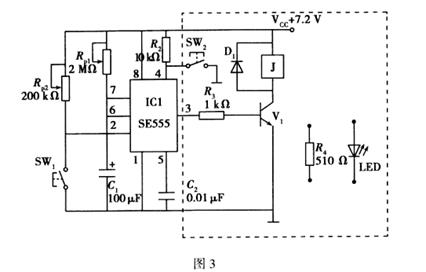

  3. (3) 为了更好地观察电动机的工作情况,小明在设计的控制电路(图2)中添加了发光二极管(LED),并将其作为马达工作状态指示灯。在随后的测试中,他发现继电器的开关动作不稳定。请你在图3的虚线框内利用已有元件选择合适的端子黑色圆点)重新连接马达状态指示电路,并避免影响继电器正常工作。

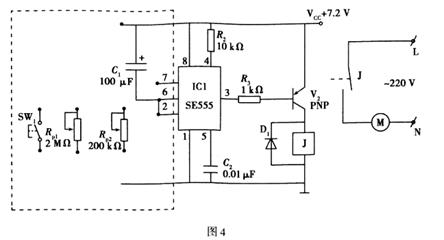

  4. (4) 系统工作一段时间后,三极管V1损坏,小明用一个规格相近的PNP三极管替换并重新设计了如图4所示的电路。请你在虚线框内选择合适的端子(黑色圆点)重新连接电路,要求按下SW1后,马达能够启动。

如图甲所示的电路是运算放大器光控电机电路。当有光照到光敏电阻Rg时,电动机M转动,光照不足则电动机不转动。请完成下列任务:

  1. (1) 当光照增强时,电路中A点电位(在“①上升;②下降;③不变”中选择一项,将序号填写在横线处)。
  2. (2) 当外面光线足够强,电动机还没有运转时,可将电阻Rp阻值(在“①调大;②调小”中选择一项,将序号填写在横线处)。
  3. (3) 小亮同学准备在工作电路中接电动机工作状态的指示灯,当电动机不转动的时候,红色的发光二极管亮;当电动机转动的时候,绿色的发光二极管亮。请根据描述要求,在图乙中绘制好J触点开关,并将红、绿发光二极管及电动机接入电路。

  4. (4) 小亮同学准备将该电路改成如丙图所示的光控灯电路,光线暗时灯亮,光线亮时灯灭。请补画出该光控灯电路的输入部分。

  5. (5) 小亮同学安装好该光控灯电路后进行调试,发现该光控灯一直亮着,不能有效熄灭,以下有关故障原因的分析中不可能的是(在“①运算放大器出故障;②光敏电阻出故障;③继电器出故障;④二极管损坏”中选择合适的选项,将序号填写在横线处)。
小明设计了如图a所示的温度控制电路,其工作原理为:当热敏电阻Rt检测到实际温度低于设定温度时(即UA<UB),加热器开始加热,温度升高;当温度升高至设定温度时(即UA=UB),加热器停止加热。已知元件VT1、VT2的工作参数完全相同,且R1=R2 , R3=R4。请根据电路图和功能要求,完成下列任务:

  1. (1) R1热敏电阻(在“A .正温度系数;B .负温度系数”中选择合适的序号,填写在横线处)。
  2. (2) 加热器停止加热时,VT3处于状态(在“A .截止;B .放大;C .饱和”中选择合适的选项,将序号填入横线处)。
  3. (3) 加热器在加热过程中,电路图a中P点的电位(在“A .升高;B .不变;C .降低”中选择合适的选项,填写在横线处)。
  4. (4) 小明想要调高设定温度,应将Rp(在“A .调大;B .调小”中选择合适的序号,填写在横线处)。
  5. (5) 小明想用运放IC替换图a中虚线框内的电子元件,已知IC的特性如表所示。请你帮助小明在图b的虚线框内完成运放IC的连接,要求原电路的功能不变。

    运放IC特性

    输入端电位关系

    输出(U3

    U1>U2

    高电平

    U1<U2

    低电平

    U1=U2

    U3=0

    图b

如图所示电路的主控芯片采用JN6201音乐集成芯片,有关JN6201的部分资料如下:

⑴芯片电源电压为3V;⑵当I1、I2、I3和I4中任意一端输入高电平,O1、O2都会输出音频信号,O3输出频率较低的周期性脉冲信号,O4输出低电平;⑶当I1、I2、I3和I4输入同时为低电平时,O1、O2、O3 , 输出都是低电平,O4输出高电平。请完成以下任务:

  1. (1) 小明想用JN6201设计一个如图所示水箱水位的控制系统,当水位低于低水位b时,水泵抽水,当水位到达高水位a时,水泵停止抽水。请你在图中虚线框内选择合适的端子连接。

  2. (2) 小明对第⑴小题的水箱水位控制电路进行调试,将水位传感器放入无水的容器中,接通电源,听见继电器吸合的声音,但是水泵不抽水,最有可能的原因是(在A .V2装反了;B .水位探头a、b与转换触点J-1的常开、常闭触点接反了;C .转换触点J-2的常开、常闭触点接反了中选择合适的选项,将序号填写在横线处)。
  3. (3) 小明想在第⑴小题的水箱水位控制电路的基础上增加手动加水功能,则手动开关可以(在A .并联在R1两端:B .并联在继电器线圈两端;C .并联在V1的集电极和发射极两端中选择合适的选项,将序号填写在横线处)。
【加试题】如图所示的温控电路,用RP设定555芯片5脚的电位Vet当温度超过60℃时散热风扇电机启动。下列分析中不正确的是(  )

A . R1应采用负温度系数的热敏电阻 B . 调大RH的阻值,电机启动时的温度低于60℃ C . Rp的滑动触点向下移,电机启动时的温度高于60℃ D . 温度从60℃以上降低到60℃以下,电机就立即断电
小明搭接了如图所示的简易光控路灯电路。调试时,用手遮住光敏电阻RL后,无论如何调节RP的大小,灯都不亮。为了查明故障的原因,小明用数字多用电表分别测量了V2的基极和发射极之间的电压Ube及集电极和发射极之间的电压Uce。请回答下面两题。

  1. (1) 小明在测量Ube和Uce时,下列选项中,数字多用电表的波段开关的旋转位置及红、黑表笔的安装位置都合理的是(   )
    A . B . C . D .
  2. (2) 如果小明测量的结果为Ube=0.7V,Uce=0.2V,下列故障的推断中可能的是(   )
    A . RP与电源正极断路 B . V1与电源正极断路 C . 继电器线圈与V2集电极断路 D . 继电器常开触点J与电源断路

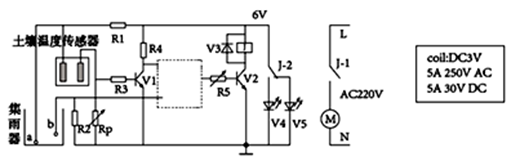

分析下图电路,以下说法正确的是(   )

A . J可以选用印刷说明为上右图所示的继电器 B . 此电路中的发光二极管V4、V5容易烧坏,应该给发光二极管V4、V5串联一个电阻,起到限流的作用 C . V3是二极管,它的目的是保护继电器J D . V5发光时电动机M也有可能在正常持续转动
如图所示为电子门铃电路图,要制作该电路,下列元件选择不合理的是(    )

A . B . C . D .
如图所示为小明设计的温水浑浊度检测电路,其中V1和Rg1用于检测水的浑浊度。水温高且水浑浊时,蜂鸣器会持续报警。下列分析不正确的是(     )

A . 发光二极管V2未串联限流电阻,则VCC不宜过大 B . 三极管V4导通时,V3不一定导通 C . 蜂鸣器始终不报警,有可能R5过大 D . R1为热敏电阻,温度越高,阻值越小
如图所示为某温控报警电路,温度过高时,BELL会发出报警声音,以下说法正确的是(    )

A . Rt、R1、R2三个元器件引脚个数是一样的 B . V1为PNP型三极管,BELL接在集电极 C . 温度变高,该热敏电阻Rt的阻值会增大 D . 用指针式多用电表测量R2时,应该用R×100挡
如图所示是小明搭建的光线报警电路,当环境光线低于国家标准规定的最低限度时,会发出声光报警信号。其中LED1和LED2的导通电压均为3V。下列关于该电路的分析中正确的是(    )

A . 环境光线慢慢变暗,当LED1熄灭时,LED2马上点亮 B . 当环境光线足够暗时,V1截止,V2工作在饱和状态 C . 当LED2点亮时,将R3调小,流过LED2的电流变大 D . 调试时发现环境光线设定值偏高,可将R1调小
在建筑行业中,水平测量仪是电工或其他装修工安装布线的工具之一,主要用于电工安装布线时,测量其是否水平。如图a所示是小明设计的简易水平测量仪电子电路图,其中S1和S2为玻璃水银导电开关(如图b),V1与V2、R1与R2为相同参数的发光二极管和电阻。根据电路图及描述,完成下面小题。

图 a

图b

  1. (1) 小明根据图a 电路使用面包板搭接测试电路,面包板两侧已接通电源, 下列搭接方式合理的是(      )
    A . B . C . D .
  2. (2) 闭合S3,下列关于该水平测量仪电路的分析中,不恰当的是(     )
    A . S1与S2水平时,V1与V2都发光 B . S1与S2不水平时,V1与V2都不发光 C . S1高于S2时,V1发光V2不发光 D . 该电路无法测试竖直方向
如图所示的磁控电路,当K闭合电路正常工作时,下列分析错误的是(  )

A . 当磁铁靠近干簧管时,电容C进行充电 B . 当磁铁靠近干簧管时,发光二极管V1熄灭 C . 当磁铁远离干簧管时,三极管V1处于导通状态 D . 当磁铁远离干簧管时,BP会发出声音
如图所示电路,当温度高于设定值时,V3 发光。下列分析不正确的是(    )

A . V3发光时,V2可能处在放大状态 B . V3发光时,调大Rp,亮度会逐渐升高 C . V3发光时,V1不可能饱和 D . 一定条件下,增大R1,温度设定值将变高
