美国物理学家密立根通过如图所示的实验装置，最先测出了电子的电荷量，被称为密立根油滴实验。如图，两块水平放置的金属板A、B分别与电的正负极相连接，板间产生匀强电场，方向竖直向下，图中油滴由于带负电悬浮在两板间保持静止。

（1）若要测出该油滴的电荷量，需要测出的物理量有。

A . 油滴质量m B . 两板间的电压U C . 两板间的距离d D . 两板的长度L
（2）用所选择的物理量表示出该油滴的电荷量q=（已知重力加速度为g）
（3）在进行了几百次的测量以后，密立根发现油滴所带的电荷量虽不同，但都是某个最小电荷量的整数倍，这个最小电荷量被认为是元电荷，其值为e=C。

如图甲，是一个简易的多用电表简化电路图，作为电压表使用时，选择开关应接；作为欧姆表使用时，选择开关应接（填“1”、“2”或“3”）；使用时，电流一定从端流入多用电表（填“A”或“B”）．

如图所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、三根导线以及电路中的各连接点．

（1）为了检测小灯泡以及三根导线，在连接点1、2已接好的情况下，应当选用多用电表的
挡．在连接点1、2同时断开的情况下，应当选用多用电表的挡．
（2）在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明可能有故障．
（3）将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．

如图是有三个输入端的复合门电路，当C端输入0时Y输出0，那么A、B端输入分别是（）

A . 1、1 B . 0、1 C . 1、0 D . 0、0

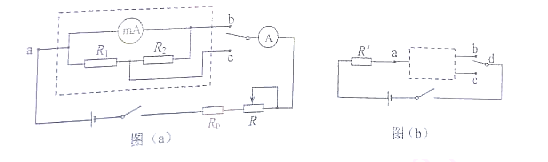

图（a）为某同学改装和校准毫安表的电路图，其中虚线框内是毫安表的改装电路。

（1）已知毫安表表头的内阻为100Ω，满偏电流为1mA；R₁和R₂为阻值固定的电阻。若使用a和b两个接线柱，电表量程为3mA；若使用a和c两个接线柱，电表量程为10mA。由题给条件和数据，可求出R₁= Ω，R₂= Ω。
（2）现用—量程为3mA、内阻为150Ω的标准电流表A对改装电表的3mA挡进行校准，校准时需选取的刻度为0.5、1.0、1.5、2.0、2.5、3.0mA。电池的电动势为1.5V，内阻忽略不计；定值电阻R₀有两种规格，阻值分别为300Ω和1000Ω；滑动变阻器R有两种规格，最大阻值分别为750Ω和3000Ω。则R₀应选用阻值为 Ω的电阻，R应选用最大阻值为 Ω的滑动变阻器。
（3）若电阻R₁和R₂中有一个因损坏而阻值变为无穷大，利用图（b）的电路可以判断出损坏的电阻。图（b）中的R'为保护电阻，虚线框内未画出的电路即为图（a）虚线框内的电路。则图中的d点应和接线柱（填“b”或“c”）相连。判断依据是：

某同学想要描绘标有“3.8V，0.3A”字样小灯泡L的伏安特性曲线，要求测量数据尽量精确，绘制曲线完整，可供该同学选用的器材除了开关，导线外，还有：

电压表V₁（量程0~3V，内阻等于3kΩ）

电压表V₂（量程0~15V，内阻等于15kΩ）

电流表A₁（量程0~200mA，内阻等于10Ω）

电流表A₂（量程0~3A，内阻等于0.1Ω）

滑动变阻器R₁（0~10Ω，额定电流2A）

滑动变阻器R₂（0~1kΩ，额定电流0.5A）

定值电阻R₃（阻值等于1Ω）

定值电阻R₄（阻值等于10Ω）

定值电阻R₅（阻值等于1kΩ）

电源E（E=6V，内阻不计）

（1）画出实验电路图，并将各元件字母代码标在该元件的符号旁
（2）该同学描绘出的I-U图像应是下图中的______

A . B . C . D .

多用电表调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是（）

A . 这个电阻值很小 B . 这个电阻值很大 C . 为了把电阻测得更准一些，应换用“×1”挡，重新调零后再测量 D . 为了把电阻测得更准一些，应换用“×100”挡，重新调零后再测量

在“研究电磁感应现象”的实验中，首先按图（a）接线，以查明电流表指针的偏转方向与电流方向之间的关系．当闭合S时，观察到电流表指针向左偏，不通电时电流表指针停在正中央．然后按图（b）所示将电流表与副线圈B连成一个闭合回路，将原线圈A、电池、滑动变阻器和电键S串联成另一个闭合电路．

（1） S闭合后，将螺线管A（原线圈）插入螺线管B（副线圈）的过程中，电流表的指针将偏转．
（2）线圈A放在B中不动时，指针将偏转．
（3）线圈A放在B中不动，将滑动变阻器的滑片P向左滑动时，电流表指针将偏转．（选填“向左”、“向右”或“不”）

用多用电表测电阻时，若选择“×100”的欧姆档测量发现（）

A . 指针指在电阻刻度较靠近0Ω的某刻度线上，则应换用“×1k”的欧姆档测量 B . 指针指在电阻刻度较靠近0Ω的某刻度线上，则应换“×10”或“×1”欧姆档测量 C . 指针指在电阻刻度较靠近∝的某刻度线上，则应换用“×1k”的欧姆档测量 D . 指针在电阻刻度较靠近∝的某刻度线上，则应换用“×10”或“×1”的欧姆档测量

小明同学在“描绘小灯泡的伏安特性曲线”实验中，为了更准确选取电压表和电流表的合适量程，决定先用多用电表测量小灯泡的阻值．

（1）在使用前发现电表指针位置如下图甲所示，该同学应该调节哪个位置（选“①”或者“②”）；
（2）小明使用多用电表欧姆档的“×10”档测量小灯泡电阻阻值，读数如图乙所示，
为了更准确地进行测量，小明应该旋转开关至欧姆档（填“×100”档；或
“×1”档），两表笔短接并调节（选“①”或者“②”）．

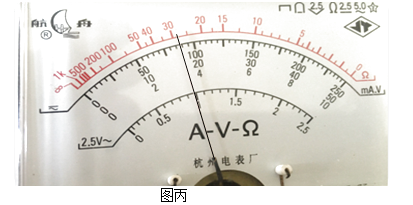

（3）按正确步骤测量时，指针指在如图丙位置，则小灯泡阻值的测量值为Ω

在测绘小灯泡的伏安特性曲线的实验中，实验电路采用了变阻器分压式和安培表外接法．

（1）如图1是实验所用的实物图，按实验要求进行连线将电路补充完整．
（2）表是某一同学测小灯泡的伏安特性曲线的实验过程中获取的实验数据，请你在图2坐标格中作出该小灯泡的伏安特性曲线．
次数
1
2
3
4
5
6
7
8
电压（V）
0
1.0
2.0
3.0
4.0
5.0
6.0
7.0
电流（A）
0
0.12
0.22
0.31
0.40
0.48
0.54
0.60

某物理兴趣小组在练习使用多用电表的实验中，设计如图（a）所示的电路．回答下列问题：

（1）将多用电表挡位调到电阻“×1k”挡，欧姆调零后将图（a）中多用电表的黑表笔和（选填“1”或“2”）端相连，红表笔连接另一端．
（2）将滑动变阻器的滑片调到适当位置，使多用电表的示数如图（b）所示，这时电压表的示数如图（c）所示．多用电表和电压表的读数分别为 kΩ和 V．
（3）调节滑动变阻器的滑片，使其接入电路的阻值为零．此时多用电表和电压表的读数分别为R₁和U₁ ，可知电压表的内阻R_V=．
（4）设此多用电表表内电池的电动势为E，电阻“×1k”挡的内部电路总电阻为R，则E与R的关系式为（用前面测得的R_V和U₁表示）．

在“测定直流电动机的效率”的实验中，实验器材如下：直流电动机（带长轴，额定电压4.5V）、电压表、电流表、滑动变阻器、开关、盛砝码的小盘（质量已知）、砝码若干、停表、刻度尺、细绳一根、天平、导线若干等．

实验步骤如下：

①按实验原理图将所需电路元件连接成实验电路；

②将盛砝码的小盘用细绳系住，细绳上端绕在电动机长轴上，记下小盘与盘中砝码的总质量；

③接通开关，测出小盘上升所用时间及上升高度，并记下电流、电压表的示数；

④计算电动机的效率（至少测量三次）．

（1）上述步骤中有一个重要步骤的遗漏，请写出：；
（2）以上实验器材中多余的一个是，缺少的一个是．

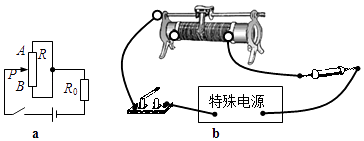

如图a所示的电路中，滑动变阻器总电阻R=20Ω，定值电阻R₀=5Ω．由一个电源电动势6V、内阻可在1～20Ω之间调节的特殊电源供电．

（1）图b所示的电路实物图中缺了一根导线，请将此导线补画在图上（白色小圈为滑动变阻器的接线柱）．
（2）请结合公式，通过分析、计算、推理，描述滑动变阻器滑片P从A滑到B过程中，定值电阻R₀两端的电压的变化情况．
（3）将电源内阻调为r₁=3Ω，则此时滑动变阻器滑片从A滑到B过程中，该电源的最大输出功率是多少？

用如图甲所示的多用电表测量某一电阻的阻值，要用到选择开关K和两个部件S、T．请根据下列步骤完成测量（请将你的答案相应的字母或文字填写在空格内）：

（I）旋动部件，使指针对准电流的“0”刻线；

（II）将K旋转到电阻挡“×100”的位置；

（III）将插入“+”“﹣”插孔的表笔短接，旋动部件，使指针对准电阻的（填“0刻线”或“∞刻线”）；

（IV）将红、黑表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，将K旋转到电阻档（填“×1k”或“×10”）的位置

（V）将两表笔短接，旋动合适部件，对电表进行调零

（VI）将两表笔分别与被测电阻相接

（VII）若电表的示数如图乙所示，则该电阻的阻值读数为Ω．

（VIII）测量完毕后，要将选择开关旋转到“OFF”位置．

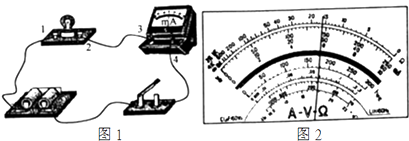

如图所示电路，闭含电键后发现小灯泡不亮，已知电源、电键完好，连接正确．现用多用电表（中间刻度值为20）检测小灯泡、毫安表的故障．

（1）在电键闭合时，用多用电表的电压挡测得1、2两点间电压接近电源的电动势，3、4两点间电压为零，則说明小灯泡出现了（断路、短路）故障．
（2）将毫安表拆离电路，用多用电表的欧姆表测量其电阻．在选择“×10”倍率并欧姆调零后测量时，发现指针向右偏角太大（但不指零），说明毫安表没有故障．
I．此过程中，欧姆表的（红、黑）表笔应接触毫安表的正接线柱．
II．为较准确地测量毫安表的电阻，下面给出了可能的操作步骤，请选择正确的步骤前面的字母并按合理的顺序填写在横线上．
A．将两表笔短接，调整调零电阻，使指针指向欧姆挡右侧的零刻线．
B．将两表笔正确接触毫安表的正、负接线柱，读出电阻数值．
C．选择“×100”倍率．
D．选择“×1”倍率．
E．将选择开关旋转至“OFF”挡并拔出两表笔．
（3）在（2）中按正确操作测量亳安表的电阻时，亳安表显示读教为250mA．欧姆表的刻度盘如图所示．则毫安表的电砠为Ω，欧姆表内电源的电动势为 V．

小华、小刚共同设计了图甲所示的实验电路，电路中的各个器材元件的参数为：电池组（电动势约6V，内阻r约3Ω）、电流表（量程2.0A，内阻r_A=0.8Ω）、电阻箱R，（0～99.9Ω）、滑动变阻器R₂（0～R_t）、开关三个及导线若干．他们认为该电路可以用来测电源的电动势、内阻和R₂接入电路的阻值．

（1）小华先利用该电路准确地测出了R₂接入电路的阻值．
他的主要操作步骤是：先将滑动变阻器滑片调到某位置，接着闭合S₂、S，断开S₁ ，读出电流表的示数I；再闭合S、S₁ ，断开S₂ ，调节电阻箱的电阻值为3.6Ω时，电流表的示数也为I．此时滑动变阻器接入电路的阻值为Ω．
（2）
小刚接着利用该电路测出了电源电动势和内电阻．
①他的实验步骤为：
a．在闭合开关前，调节电阻R₁或R₂至（选填“最大值”或“最小值”），之后闭合开关S，再闭合（选填“S₁”或“S₂”）；
b．调节电阻（选填“R₁”或“R₂”），得到一系列电阻值R和电流I的数据；
c．断开开关，整理实验仪器．
②图乙是他根据实验数据绘出的 $\text{[math]}$ ﹣R图象，图象纵轴截距与电源电动势的乘积代表，电源电动势EV，内阻rΩ．（计算结果保留两位有效数字）．

如图为“研究电磁感应现象”的实验装置．

（1）将图中所缺导线补接完整．
（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后：
A．将原线圈迅速插入副线圈时，灵敏电流计指针将．（填“向左偏转一下”或“向右偏转一下”或“不偏转”）
B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针．（填“向左偏转一下”或“向右偏转一下”或“不偏转”）

某同学想要研究某元件在不同电压下的电阻变化，实验室现备有如下器材：

A．待测元件（额定电压2.5V，额定功率约为0.1W）

B．电流表A₁（量程0～50mA，内阻约为10Ω）

C．电流表A₂（量程0～0.6A，内阻约为0.5Ω）

D．电压表V（量程0～3V，内阻约为10kΩ）

E．滑动变阻器（阻值范围0～5Ω，允许最大电流1A）

F．直流电源E（输出电压3V，内阻不计）

G．开关S，导线若干

（1）为提高实验的准确程度，电流表应选用（选填“A₁”或“A₂”）；
（2）为尽量减小实验误差，电流表应采用接法（选填“内”或“外”）；
（3）某次实验中，电压表的指针指向图1中位置，则其读数为V；
（4）为使实验误差尽量减小，且操作方便，请用实线把图2中测量元件电阻的实物电路图补画完整．

在测定电源电动势和内阻的实验中，如果根据实验结果做出的图象如图1所示，则该实验测得的电动势为V，内电阻为Ω；下面的图2是在同一坐标系中画出的a、b、c三个电源的U﹣I图象，其中a和c的图象平行，则正确的选项是

A．E_a＜E_b ， r_a=r_b B．E_b=E_c ， r_c＞r_bC．E_a＜E_c ， r_a=r_cD．E_b=E_c ， r_b=r_c ．

次数	1	2	3	4	5	6	7	8
电压（V）	0	1.0	2.0	3.0	4.0	5.0	6.0	7.0
电流（A）	0	0.12	0.22	0.31	0.40	0.48	0.54	0.60
