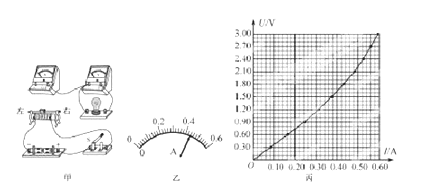

某学习小组探究一小电珠在不同电压下的电功率大小，实验器材如图甲所示，现已完成部分导线的连接。

（1）实验要求滑动变阻器的滑片从左到右移动过程中，电流表的示数从零开始逐渐增大。请按此要求用笔画线代替导线在图甲实物接线图中完成余下导线的连接；
（2）某次测量，电流表指针偏转如图乙所示，则电流表的示数为 A；
（3）该小组描绘的伏安特性曲线如图丙所示，根据图线判断，将只相同的小电珠并联后，直接与电动势为3V、内阻为1欧的电源组成闭合回路，可使小电珠的总功率最大，其总功率的值约为 W（保留两位小数）。

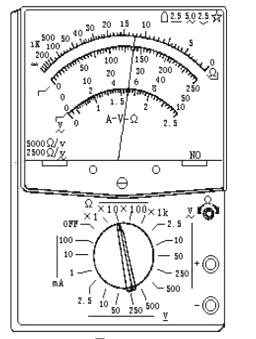

在使用多用电表测电阻时，一同学选用“×10 Ω”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是(　　)

A . 换用“×1 Ω”挡，直接测量 B . 换用“×100 Ω”挡，直接测量 C . 换用“×1 Ω”挡，重新调整欧姆零点后测量 D . 换用“×100 Ω”挡，重新调整欧姆零点后测量

下列关于多用电表电阻挡的说法中，正确的是(　　)

A . 表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密 B . 红表笔是与表内的电源的正极相连的 C . 测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻 D . 为了减小误差，应尽量使指针指在中间刻度附近

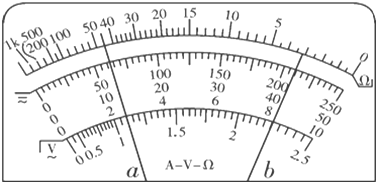

结合下列图像根据要求将相应读数填入表中：

指针位置	选择开关所处挡位	相应读数
a	直流电流50mA	mA
a	直流电压250V	V
b	直流电流10mA	mA
b	电阻×100	Ω

如图所示，由基本门电路组成的四个电路，其中能使小灯泡发光的是（）

A .

B .

C .

D .

在下列基本逻辑电路的输入端都输入“1”，输出端是“1”的是（）

A . 甲 B . 乙 C . 丙 D . 甲乙丙均不能输出“1”

要研究灯泡L（2.4V，1.0W）的伏安特性曲线，并测出该灯泡在额定电压下正常工作时的电阻值，检验其标示的准确性．

（1）设计一个电路，要求误差较小．则如图1的四个电路图中，最合适的是
（2）对于所选的实验电路图，在开关S闭合之前，滑动变阻器的滑片应该置于端（选填“A”、“B”或“AB中间”）
（3）实验后作出的U﹣I图象如图2所示，图中曲线弯曲的主要原因是：．
（4）根据所得到的图象如图2所示，求出它在额定电压（2.4V）下工作时的电阻值R=Ω，这个测量值比真实值偏．（选填“大”或“小”）

有一小灯泡上标有“2.5V，0.5A”字样，现要描绘该小灯泡的伏安特性曲线，有下列器材供选用

A．电压表（0﹣3V，内阻2.0kΩ）

B．电压表（0﹣5V，内阻3.0kΩ）

C．电流表（0﹣0.6A，内阻2.0Ω）

D．电流表（0﹣3A，内阻1.5Ω）

E．滑动变阻器（0.5A，10Ω）

F．滑动变阻器（1A，10Ω）

G．滑动变阻器（1A，1000Ω）

H．学生电源（直流5V），及开关，导线等

（1）实验中为了精度尽量高，且有足够大测量范围，则所用的电压表应选，电流表应选，滑动变阻器应选。
（2）在虚线方框中画出实验电路图，要求电压能从0开始测量，并能尽量准确、完整地画出小灯泡的伏安特性曲线．

如图所示，有两个量程的电压表，当使用a b两个端点时，量程为0﹣10V，当使用a c两个端点时，量程为0﹣100V，已知电流表的内阻Rg为500Ω，满偏电流为1mA，求电阻R₁ R₂值．

把一个满偏电流为1mA、内电阻为600Ω的电流表头改装成量程为3A的电流表，则需要联一个Ω的电阻；若将这个表头改装成量程为6V的电压表，则应联一个Ω的电阻．

一个电压表由电流表G与电阻R串联而成，如图所示，若在使用中发现此电压表的读数总比准确值稍小些，采用下列哪种措施可能加以改进（）

A . 在R上并联一个比R小得多的电阻 B . 在R上并联一个比R大得多的电阻 C . 在R上串联一个比R小得多的电阻 D . 在R上串联一个比R大得多的电阻

利用螺旋测微器、米尺和如图所示的器材（其中电流表的内阻为1Ω，电压表的内阻为5kΩ）测量一根粗细均匀的阻值约为5Ω的金属丝的电阻率．

（1）用笔画线代替导线，将图1中的器材连接成实物电路，要求尽量避免交叉，电流表、电压表应该选择合适的量程（已知电源的电动势为6V，滑动变阻器的阻值为0～20Ω）．

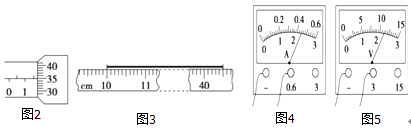

（2）实验时，用螺旋测微器测量金属丝的直径和用米尺测量金属丝的长度示数如图2、图3所示，电流表、电压表的读数如图4、图5所示．由图可以读出金属丝两端的电压U=，流过金属丝的电流强度I=，金属丝的长度L=，金属丝的直径d=．
（3）该金属丝的电阻率是．（保留两位有效数字）

如图为测量某电源电动势和内电阻时得到的U﹣I图线，用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V，则该电路可能为（）

A .

B .

C .

D .

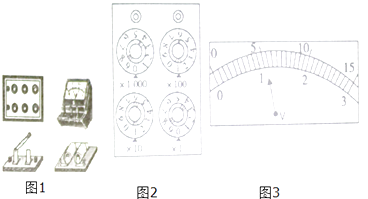

利用如图1所示的一只电压表，一个电阻箱和一个电键及导线等，根据闭合电路欧姆定律测出一个旧电池组的电动势和内电阻．

①请在答题卡的方框内画出实验电路图；

②用笔画线作导线将所给器材连接成实验电路；

③实验过程中，实验过程中，将电阻箱拨到45Ω时，电压表读数为0.90 V；若将电阻箱拨到图2所示的Ω时，电压表的读数如图3所示是 V．根据以上实验数据，可以算出该节干电池的电动势E=V，内电阻r=Ω．

实验桌上放着晶体二极管、电容器、电阻各一只，性能均正常，外表十分相似．现用多用电表的某个档，分别测它们的正反电阻（以R₁和R₂表示）加以鉴别．测甲元件时，R₁=R₂；测乙元件时，R₁＜＜R₂；测丙元件，正测时，开始指针有向右偏转，接着指针向左返回，最后停在电阻无穷大处，反测时依然开始指针有向右偏转，接着指针向左返回，最后停在电阻无穷大处．则甲、乙、丙三个元件分别为：甲乙丙．

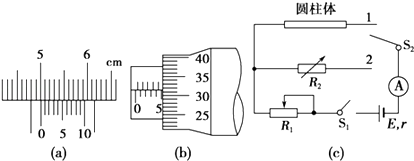

某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻．

①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图（a）和如图（b）所示，长度为 cm，直径为 mm．

②按如图（c）连接电路后，实验操作如下：

（a）将滑动变阻器R₁的阻值置于最处（填“大”或“小”）；将S₂拨向接点1，闭合S₁ ，调节R₁ ，使电流表示数为I₀；

（b）将电阻箱R₂的阻值调至最（填“大”或“小”），S₂拨向接点2；保持R₁不变，调节R₂ ，使电流表示数仍为I₀ ，此时R₂阻值为1280Ω；

③由此可知，圆柱体的电阻为Ω．

某同学将一个量程为2mA，内阻为100.0Ω的毫安表改装成多用电表，使其电流表和电压表具有20mA和3V的量程，以及能够测量电阻的欧姆表，电路如图所示．已知电源的电动势E=1.50V，内阻r=0.15Ω，回答下列问题：

（1）若用此多用电表测量10mA的电流，应将S置于位置（选填“1”、“2”或“3”）；
（2）多用电表中R₃的阻值为Ω；
（3）若用此多用电表的欧姆挡测量R_x的阻值，将S置于正确位置后短接AB两表笔，正确进行欧姆调零后进行测量，此时毫安表指针指在1mA位置，则R_x=Ω．
（4）多用电表的红表笔应该是（填“A”或“B”）．

某同学利用图1所示电路，探究了电源在不同负载下的输出功率．

（1）所得实验数据如下表，请在图2中画出U﹣I的图象．
U/V
1.96
1.86
1.80
1.84
1.64
1.56
I/A
0.05
0.15
0.25
0.35
0.45
0.55
（2）根据所画的U﹣I图象，可求得电流I=0.20A时电源的输出功率约为W（保留两位有效数字）．
（3）（多选题）实验完成后，该同学对实验方案进行了反思，认为按图甲电路进行实验操作的过程中存在安全隐患，并对电路重新设计．在图3所示的电路中（R_x阻值未知），你认为既能测出电源在不同负载下的输出功率，又能消除安全隐患的是

某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻．

（1）分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图（a）和图（b）所示，长度为cm，直径为mm．
（2）按图（c）连接电路后，实验操作如下：
（a）将滑动变阻器R₁的阻值置于最处（填“大”或“小”）；将S₂拨向接点1，闭合S₁ ，调节R₁ ，使电流表示数为I₀；
（b）将电阻箱R₂的阻值调至最（填“大”或“小”），S₂拨向接点2；保持R₁不变，调节R₂ ，使电流表示数仍为I₀ ，此时R₂阻值为1280Ω；
（3）由此可知，圆柱体的电阻为Ω．

在“伏安法”测导体电阻的实验中，采用甲图的电阻R测量值真实值；采用乙图的电阻R测量值真实值．（填“大于”、“等于”、或“小于”）

U/V	1.96	1.86	1.80	1.84	1.64	1.56
I/A	0.05	0.15	0.25	0.35	0.45	0.55
