带电粒子在匀强磁场中的圆周运动 知识点题库

如图所示为圆柱形区域的横截面．在没有磁场的情况下，带电粒子（不计重力）以某一初速度沿截面直径方向入射时，穿过此区域的时间为t；若该区域加垂直该区域的匀强磁场，磁感应强度为B，带电粒子仍以同一初速度沿截面直径入射，粒子飞出此区域时，速度方向偏转了 ，根据上述条件可求得的物理量为（   ）

在以坐标原点O为圆心、半径为r的圆形区域内，存在磁感应强度大小为B、方向垂直于纸面向里的匀强磁场，如图所示．一个不计重力的带电粒子从磁场边界与x轴的交点 A处以速度v沿﹣x方向射入磁场，它恰好从磁场边界与 y轴的交点C处沿+y方向飞出．请判断该粒子带何种电荷，并求出其比荷 ．

如图所示，在半径为R的圆形区域内，有垂直纸面的匀强磁场，磁感应强度为B，AC为圆的直径。一质量为m、电荷量为q的粒子从A点射入磁场区域，速度方向与AC夹角为 ，粒子最后从C点离开磁场。下列说法正确的是(     )

如图所示，在直角坐标系xOy的y＞0空间内存在垂直纸面向里的匀强磁场。某时刻带电粒子a从坐标原点O沿x轴正向、带电粒子b从x轴上的Q点沿y轴正向进入磁场区域，经过一段时间两粒子同时到达y轴上的P点，且速度方向相反。下列关于a、b粒子的物理量，一定相等的是（   ）

如图所示，一带电微粒质量为m＝2.0×10^－11 kg、电荷量q＝＋1.0×10^－5 C，从静止开始经电压为U₁＝100 V的电场加速后，从两平行金属板的中间水平进入偏转电场中，微粒从金属板边缘射出电场时的偏转角θ＝30°，并接着进入一个方向垂直纸面向里、宽度为D＝34.0 cm的匀强磁场区域．微粒重力忽略不计．求：

如图，在xOy平面直角坐标系中，第一象限有一垂直于xOy平面向里的匀强磁场，第二象限有一平行于x轴向右的匀强电场。一重力可忽略不计的带电粒子，质量为m，带电荷量为q，该粒子从横轴上x=-d处以大小为v₀的速度平行于y轴正方向射入匀强电场，从纵轴上y=2d处射出匀强电场。

如图所示，带电量为q（q为正电荷）的粒子质量为m，O、A两点长度为d且连线与x轴正方向为30°，不计粒子重力。

某种离子诊断测量简化装置如图所示。竖直平面内存在边界为矩形 、方向垂直纸面向外、磁感应强度大小为B的匀强磁场，探测板 平行于 水平放置，能沿竖直方向缓慢移动且接地。a、b、c三束宽度不计、间距相等的离子束中的离子均以相同速度持续从边界 水平射入磁场，b束中的离子在磁场中沿半径为R的四分之一圆弧运动后从下边界 竖直向下射出，并打在探测板的右边缘D点。已知每束每秒射入磁场的离子数均为N，离子束间的距离均为 ，探测板 的宽度为 ，离子质量均为m、电荷量均为q，不计重力及离子间的相互作用。

如图所示，在坐标系xOy的第一象限内斜线OC的上方存在垂直纸面向里的匀强磁场，磁感应强度为B，第四象限内存在磁感应强度大小未知、方向垂直纸面向里的匀强磁场，第三象限内存在沿y轴负方向的匀强电场，在x轴负半轴上有一接收屏GD，GD＝2OD＝d，现有一带电粒子(不计重力)从y轴上的A点，以初速度v₀水平向右垂直射入匀强磁场，恰好垂直OC射出，并从x轴上的P点(未画出)进入第四象限内的匀强磁场，粒子经磁场偏转后又垂直y轴进入匀强电场并被接收屏接收，已知OC与x轴的夹角为37°，OA＝ ，求：

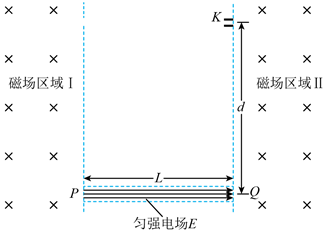

跑道式回旋加速器的工作原理如图所示。两个匀强磁场区域Ⅰ、Ⅱ的边界平行，相距为L，磁感应强度大小相等、方向垂直纸面向里。P、Q之间存在匀强加速电场，电场强度为E，方向与磁场边界垂直。质量为m、电荷量为+q的粒子从P飘入电场，多次经过电场加速和磁场偏转后，从位于边界上的出射口K引出，引出时的动能为E_K。已知K、Q的距离为d。

如图，在xOy平面内，y轴与x=nL（n未知）的直线MN之间存在两匀强磁场，磁感应强度大小相同、方向相反。x轴为两磁场的分界线；在第II象限内存在沿x轴正方向的匀强电场。一质量为m，电荷为q（q＞0）的粒子从x轴上的A（-L，0）点以大小为v₀的初速度沿y轴正方向射入电场，一段时间后，该粒子从y轴上的P（0，2L）点进入磁场。已知磁感应强度大小为 ，不计粒子的重力。

如图所示，用绝缘细线悬挂的摆球带正电，悬挂于O点，摆长为l，当它摆过竖直线OC时便进入或离开匀强磁场，磁场方向垂直于单摆摆动的平面向里，A、B点分别是最大位移处，细线姶终拉紧，摆球可视为质点，不计空气阻力，下列说法中正确是（   ）

如图所示，在半径为R的圆形区域内充满磁感应强度为B的匀强磁场，MN是一竖直放置的足够长感光板。从圆形磁场最高点P以大小为 的速度垂直磁场沿各方向射入大量带正电的粒子，且粒子所带电荷量为q、质量为m。不考虑粒子间的相互作用力及粒子的重力，关于这些粒子的运动，以下说法正确的是（　　）

如图所示，A粒子和B粒子先后以同样大小的速度从宽度为d、方向垂直纸面向外有界匀强磁场的边界上的O点分别以与边界成37°和53°方向射入磁场 ，又都恰好垂直另一边界飞出，若粒子重力不计，则下列说法中正确的是（   ）

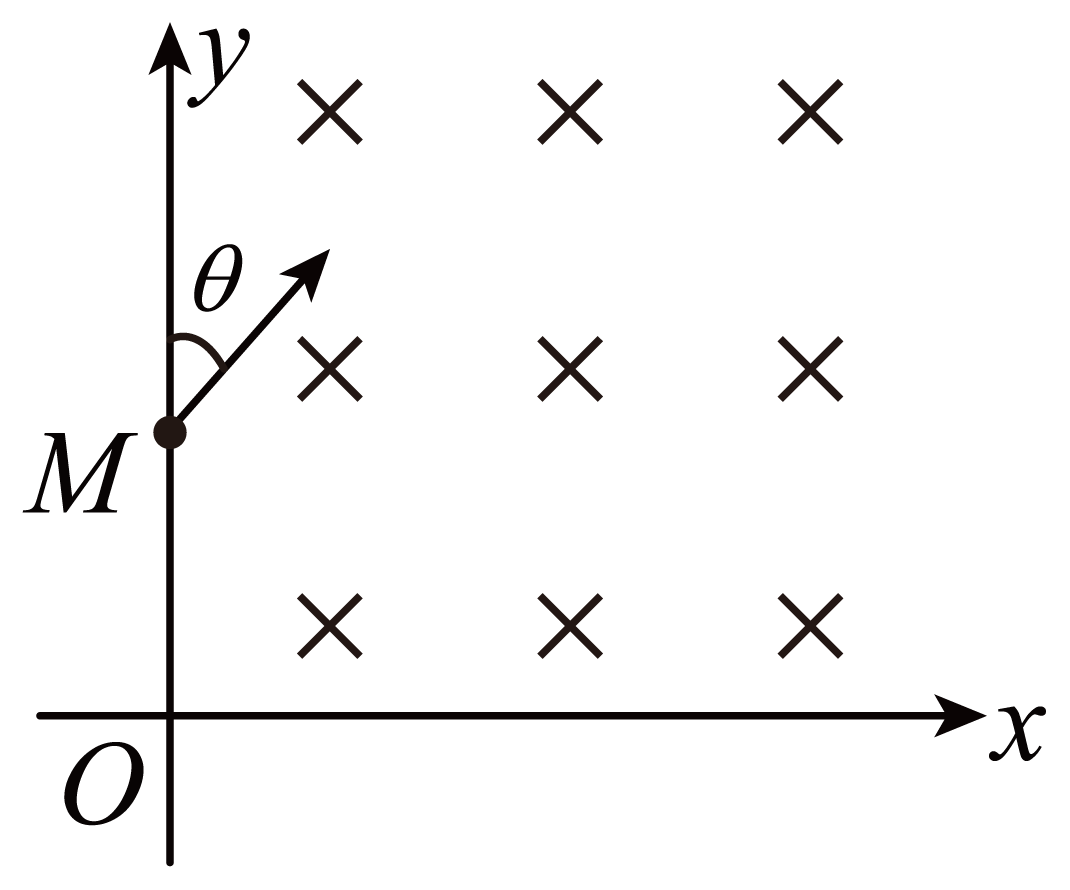

如图所示，在Oxy平面的第一象限内存在方向垂直纸面向里，磁感应强度大小为B的匀强磁场。一带电粒子从y轴上的M射入磁场，速度方向与y轴正方向的夹角θ= 30°。粒子经过磁场偏转后在N点（图中未画出）垂直穿过x轴。已知OM =d，粒子电荷量为q，质量为m，重力不计。则（   ）

在如图所示的直角坐标系中，第一象限有平行于该平面的匀强电场，方向沿y轴负方向，第二、三、四象限有垂直于坐标平面向外的匀强磁场。现有带电粒子（重力不计）从y轴上的A点以速度垂直进入电场，粒子从x轴上的C点进入磁场，然后垂直于y轴向右穿出磁场。已知A点坐标为（0，a），C点坐标为（2a，0），求：

如图所示，在平面的第一象限内存在方向垂直纸面向里，磁感应强度大小为B的匀强磁场。一带电粒子从y轴上的M点射入磁场，速度方向与y轴正方向的夹角。粒子经过磁场偏转后在N点（图中未画出）垂直穿过x正半轴。已知 ， 粒子电荷量为q，质量为m，重力不计。则（   ）

如图所示，圆形区域内有垂直纸面向外的匀强磁场，三个质量和电荷量都相同的带电粒子a、b、c，以不同的速率对准圆心O沿着方向射入磁场，其运动轨迹如图.若带电粒子只受磁场力的作用，则下列说法正确的是（   ）

如图所示，仅在第一象限存在垂直平面的匀强磁场中，方向未知。一个质量为m、电荷量为－q（q>0）、不计重力的带电粒子从x轴上的A点以速度v沿与x轴成60°的方向射入匀强磁场中，并恰好垂直于y轴射出第一象限。已知OA=a，不计重力。下列说法正确的是（   ）

如图所示，在x轴的上方有方向向下的匀强电场，在x轴的下方有方向垂直于纸面向里的匀强磁场，一带正电的粒子（不计重力）在电场中P点以v₀的初速度平行于x轴正方向射出，一段时间后进入磁场，然后又从磁场中射出。若粒子第一次从进入磁场到离开磁场的距离为d，在磁场中运动的时间为t。则以下判定正确的是（   ）
