带电粒子在匀强磁场中的圆周运动 知识点题库

带电粒子以初速度v₀从a点垂直y轴进入匀强磁场，如图所示．运动中经过b点，Oa＝Ob，若撤去磁场加一个与y轴平行的匀强电场，仍以v₀从a点垂直于y轴进入电场，粒子仍能通过b点，那么电场强度E与磁感应强度B之比为(   )

有两个匀强磁场区域I和 II，I中的磁感应强度是II中的k倍，两个速率相同的电子分别在两磁场区域做圆周运动。与I中运动的电子相比，II中的电子（   ）

如图所示，在边长为L的正方形区域内有垂直于纸面向里的匀强磁场，有一带正电的电荷，从D点以v₀的速度沿DB方向射入磁场，恰好从A点射出，已知电荷的质量为m，带电量为q，不计电荷的重力，则下列说法正确的是（   ）

如图所示，在x轴上方有一竖直向下的匀强电场区域，电场强度为E=500V/m。x轴下方分布有很多磁感应强度为B=1T的条形匀强磁场区域，其宽度均为为d₁=3cm，相邻两磁场区域的间距为d₂=4cm。现将一质量为m=5×10^-13kg、电荷量为q=1×10^-8C的带正电的粒子（不计重力）从y轴上的某处静止释放。

如图所示，竖直放置的两块很大的平行金属板a、b，相距为d，a、b间的电场强度为E，今有一带正电的微粒从a板下边缘以初速度v₀竖直向上射入电场，当它飞到b板时，速度大小不变，而方向变为水平方向，且刚好从高度也为d的狭缝穿过b板进入bc区域，bc区域的宽度也为d，所加电场的场强大小为E，方向竖直向上，磁感应强度方向垂直纸面向里，磁场磁感应强度大小等于 ，重力加速度为g，则下列关于微粒运动的说法正确的（    ）

如图所示，在边长为L的正三角形OAB区域内存在垂直于纸面向里的匀强磁场(图中未画出)和平行于AB边水平向左的匀强电场(图中未画出)。一带正电粒子以某一初速度从三角形区域内的O点射入三角形区域后恰好沿角平分线OC做匀速直线运动。若撤去该区域内的磁场，该粒子仍以此初速度从O点沿角平分线OC射入三角形区域，则粒子恰好从A点射出；若撤去该区域内的电场，该粒子仍以此初速度从O点沿角平分线OC射入三角形区域，则粒子将在该区域内做匀速圆周运动。粒子重力不计。求：

如图所示，两竖直极板之间存在匀强电场，两极板之间的电势差为U，左侧电势高、右侧电势低，两极板间的距离为d。一不计重力质量为m、电荷量为q的带正电粒子P从靠近左极板的位置由静止释放，带电粒子经过加速后从右侧极板间的狭缝进入正方形匀强磁场区域ABCD。匀强磁场ABCD区域的AC连线竖直，BD连线水平，正方形ABCD的边长为L。

如图所示，正方形容器处于匀强磁场中，一束电子从孔a垂直于磁场沿ab方向射入容器中，一部分从c孔射出，一部分从d孔射出，容器处于真空中。下列说法正确的是（   ）

质谱仪最初由汤姆孙的学生阿斯顿设计的，他用质谱仪发现了氖20和氖22，证实了同位素的存在．现在质谱仪已经是一种十分精密的仪器，是测量带电粒子的质量和分析同位素的重要工具．如右图所示是一简化了的质谱仪原理图．边长为L的正方形区域abcd内有相互正交的匀强电场和匀强磁场，电场强度大小为E，方向竖直向下，磁感应强度大小为B，方向垂直纸面向里．有一束带电粒子从ad边的中点O以某一速度沿水平方向向右射入，恰好沿直线运动从bc边的中点e射出（不计粒子间的相互作用力及粒子的重力），撤去磁场后带电粒子束以相同的速度重做实验，发现带电粒子从b点射出，问：

如图所示，匀强磁场的边界为直角三角形， ，已知磁感应强度为 ，方向垂直纸面向里。 处有一粒子源，沿 方向发射出大量带正电荷 的同种粒子，粒子质量为 ，粒子的初速度 大小可调，粒子重力不计，则下列说法正确的是（   ）

如图所示为洛伦兹力演示仪的结构简图。励磁线圈产生的匀强磁场方向垂直纸面向外，磁场强弱由通过励磁线圈的电流来调节，在球形玻璃泡底部有一个可以升降的电子枪，从电子枪灯丝中发出电子的初速度可忽略不计，经过加速电压U（U可调节，且加速间距很小）后，沿水平方向从球形玻璃泡球心的正下方垂直磁场方向向右射入，电子束距离球形玻璃泡底部切线的高度为h（见图），已知球形玻璃泡的半径为R。下列说法正确的是（   ）

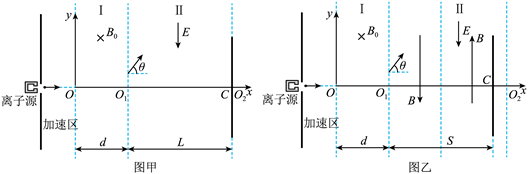

某离子实验装置的基本原理如图甲所示。Ⅰ区宽度为d ， 左边界与x轴垂直交于坐标原点O ， 其内充满垂直于 平面向里的匀强磁场，磁感应强度大小为 ；Ⅱ区宽度为L ， 左边界与x轴垂直交于 点，右边界与x轴垂直交于 点，其内充满沿y轴负方向的匀强电场。测试板垂直x轴置于Ⅱ区右边界，其中心C与 点重合。从离子源不断飘出电荷量为q、质量为m的正离子，加速后沿x轴正方向过O点，依次经Ⅰ区、Ⅱ区，恰好到达测试板中心C。已知离子刚进入Ⅱ区时速度方向与x轴正方向的夹角为 。忽略离子间的相互作用，不计重力。

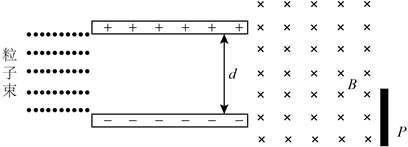

东方超环是我国研究可控核聚变反应的超大型科学实验装置，此装置需要利用“剩余离子偏转系统”将带电粒子从混合粒子束中剥离出来。如图所示是一种剩余离子电偏转系统的原理简图，在两平行极板间加上恒定电压，让混合粒子束经过电场偏转，若粒子打在极板上将全部被极板吸收。紧靠平行金属板的右侧有一竖直边界，边界右侧区域中有垂直纸面向里的匀强磁场，磁场的宽度为 。整个装置置于真空环境中，不考虑粒子的重力及粒子间的相互作用，忽略带电粒子运动对电场磁场的影响和极板的边缘效应。已知带正电粒子进入电场的速度 ，比荷为 ，两极板的长为 ，间距为 。求：

如图所示，有一垂直于纸面向外的有界匀强磁场，磁场的磁感应强度为B，其边界为一边长为L的正三角形（边界上有磁场），A、B、C为三角形的三个顶点。今有一质量为m、电荷量为＋q的粒子（不计重力），以速度 从AB边上的某点P以既垂直于AB边又垂直于磁场的方向射入磁场，然后从BC边上某点Q射出。则（　　）

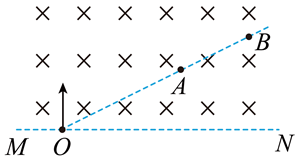

如图所示，直线 上方存在着范围足够大的匀强磁场，在边界上的 点垂直于磁场且垂直于边界方向同时发射两个相同的粒子1和2，其中粒子1经过 点，粒子2经过 点。已知 、 、 三点在一条直线上，且 ，不计粒子的重力及粒子间的相互作用，下列判断正确的是（   ）

如图所示，空间内有一长方形区域 ，区域内存在平行于纸面方向的匀强电场（图中未画出），O、e分别为 边、 边的中点， 边的长度 ，且 边的长度为 边长度的2倍，以 边为直径的半圆内有垂直于纸面向里、磁感应强度大小为 的匀强磁场（边界上无磁场）。一质量为 、电荷量为 的带电粒子以速度 沿垂直于 边的方向从O点垂直于磁场射入电磁场区域，带电粒子刚好沿 直线射出，不计粒子的重力，下列说法正确的是（   ）

如图所示，在边界上方存在着垂直纸面向里的匀强磁场，有两个电荷量、质量均相同，分别带正电和负电的粒子(不计重力) ，从边界上的O点以相同速度先后射人磁场中，入射方向与边界成θ角，则两个粒子在磁场中(    )

如图所示，在区域I有与水平方向成45°的匀强电场，电场方向斜向左下方。在区域II有竖直向下的匀强电场和垂直纸面向里的匀强磁场，电场强度大小为 ， 磁感应强度大小为B。质量为m、电荷量为的粒子从区域I的左边界P点静止释放，粒子沿水平虚线向右运动，进入区域II，区域II的宽度为d。粒子从区域II右边界的Q点离开，速度方向偏转了60°。重力加速度为g。求：

关于运动电荷和磁场的说法中，正确的是（   ）

在如图所示的平面内，分界线SP将宽度为L的矩形区域分成两部分，一部分充满方向垂直于纸面向外的匀强磁场，另一部分充满方向垂直于纸面向里的匀强磁场，磁感应强度大小均为B，SP与磁场左右边界垂直。离子源从S处射入速度大小不同的正离子，离子入射方向与磁场方向垂直且与SP成30°角。已知离子比荷为k，不计重力。若离子从Р点射出，设出射方向与入射方向的夹角为θ，则离子的入射速度和对应θ角的可能组合为（ ）
