带电粒子在匀强磁场中的圆周运动 知识点题库

一个静止的放射性同位素的原子核 P衰变为 Si，另一个也静止的天然放射性元素的原子核 Th衰变为 Pa，在同一磁场中得到衰变后粒子的运动轨迹1、2、3、4，如图所示，则这四条径迹依次是（   ）

一带电粒子（重力不计）在匀强磁场中运动轨迹如图所示，中央是一簿绝缘板，粒子在穿过绝缘板时有动能损失，由图可知（　　）

如图所示，在垂直纸面向里的匀强磁场中，静止的铀 发生α衰变，生成新原子核X，已知α粒子和新核X在纸面内做匀速圆周运动，则（   ）

如图所示，直线MN上方为磁感应强度为B的足够大的匀强磁场．一质子（质量为m、电荷量为e）以v的速度从点O与MN成30°角的方向射入磁场中，求：

如图所示，一单边有界磁场的边界上有一粒子源，以与水平方向成θ角的不同速率，向磁场中射入两个相同的带正电粒子1和2，粒子1经磁场偏转后从边界上A点出磁场，粒子2经磁场偏转后从边界上B点出磁场，OA＝AB ， 不计重力，则(   )

平面直角坐标系xOy中，第Ⅰ象限存在垂直于平面向里的匀强磁场，第Ⅲ象限存在沿y轴负方向的匀强电场，如图所示．一带负电的粒子从电场中的Q点以速度v₀沿x轴正方向开始运动，Q点到y轴的距离为到x轴距离的2倍．粒子从坐标原点O离开电场进入磁场，最终从x轴上的P点射出磁场，P点到y轴距离与Q点到y轴距离相等．不计粒子重力，问：

如图，在平面直角坐标系xOy中，直角三角形区域ABC内存在垂直纸面向里的匀强磁场，线段CO＝OB＝L，θ＝30°；第三象限内存在垂直纸面的匀强磁场(图中未画出)，过C点放置着一面与y轴平行的足够大荧光屏CD；第四象限正方形区域OBFE内存在沿x轴正方向的匀强电场。一电子以速度v₀从x轴上P点沿y轴正方向射入磁场，恰以O点为圆心做圆周运动且刚好不从AC边射出磁场；电子经y轴进入第三象限时速度与y轴负方向成60°角，到达荧光屏时速度方向恰好与荧光屏平行。已知电子的质量为m，电荷量的绝对值为e，不计电子的重力。求：

在如图所示的平面直角坐标系中，存在一个半径R＝0.2m的圆形匀强磁场区域，磁感应强度B＝1.0T，方向垂直纸面向外，该磁场区域的右边缘与y坐标轴相切于原点O点。y轴右侧存在一个匀强电场，方向沿y轴正方向，电场区域宽度 ＝0.1m。现从坐标为（﹣0.2m，﹣0.2m）的P点发射出质量m＝2.0×10^﹣9kg、带电荷量q＝5.0×10^﹣5C的带正电粒子，沿y轴正方向射入匀强磁场，速度大小v₀＝5.0×10³m/s（粒子重力不计）。

如图所示，半径为R的圆形区域内有一垂直纸面向里的匀强磁场，P为磁场边界上的一点，大量质量为m，电荷量为q的带正电的粒子，在纸面内沿各个方向以速率v从P点射入磁场，这些粒子射出磁场时的位置均位于PQ圆弧上且Q点为最远点。已知PQ圆弧长等于磁场边界周长的四分之一，不计粒子重力和粒子间的相互作用，则（   ）

如图所示，带电平行金属板相距为2R，在两板间有垂直纸面向里、磁感应强度为B的圆形匀强磁场区域，与两板及左侧边缘线相切．一个带正电的粒子（不计重力）沿两板间中心线O₁O₂从左侧边缘O₁点以某一速度射入，恰沿直线通过圆形磁场区域，并从极板边缘飞出，在极板间运动时间为t₀ ． 若撤去磁场，粒子仍从O₁点以相同速度射入，则经 时间打到极板上．

如图所示，在x轴上方存在垂直于纸面向里的匀强磁场，磁感应强度为B，在xOy平面内，从原点O处沿与x轴正方向成θ角（0＜θ＜π）以速率v发射一个带正电的粒子（重力不计）．则下列说法正确的是（  ）

在平面直角坐标系xOy的第一象限内有一垂直纸面的圆形匀强磁场区域，圆心为O₁ ， 半径为r，与y轴、x轴分别相切于A、C两点，第一象限其它区域为真空。D、F为x轴上两点，CD长度为r，DF长度为 r，H点为y轴负方向的一个点，已知OH的长度等于OF的长度。第四象限三角形区域OFH内充满平行于FH的匀强电场，场强大小 ，方向与x轴负向夹角为45°，如图所示。第四象限其它区域充满垂直纸面的匀强磁场。一质量为m，电量为q的带正电的粒子（不计重力）以初速度v₀自A点沿AO₁方向射入磁场，恰能沿O₁D方向自D点射入第四象限，之后从FH上的P点（图中未标出）射入磁场区域，最后从H点射出。求：（tan22.5°= ）

如图，正方形abcd中△abd区域内存在方向垂直纸面向里的匀强磁场，△bcd区域内有方向平行bc的匀强电场（图中未画出）。一带电粒子从d点沿da方向射入磁场，随后经过bd的中点e进入电场，接着从b点射出电场。不计粒子的重力。则（　　）

如图为质谱仪的示意图，速度选择部分的匀强电场场强E=1.2×10⁵V/m，匀强磁场的磁感应强度为B₁=0.6T，偏转分离器的磁感应强度为B₂=0.8T。求：

如图所示，圆形区域内有垂直纸面向里的匀强磁场，三个质量和电荷量都相同的带电粒子a、b、c，以不同的速率对准圆心O沿着AO方向射入磁场，运动轨迹如图所示，其中∠AOa=90°，∠AOb=120°，∠AOC=150°。若带电粒子只受磁场力的作用，则下列说法正确的是(    )

如图所示，在y>0的区域存在方向沿y轴负方向的匀强电场，场强大小为E；在y<0的区域存在方向垂直xOy平面向外的匀强磁场。一个质量为m、电荷量为+q的带电粒子从y轴上P（0，h）点以一定的初速度v₀射出，速度方向沿x轴正方向。已知场强大小 ， 粒子从坐标原点O处第一次射出磁场。不计粒子重力。求：

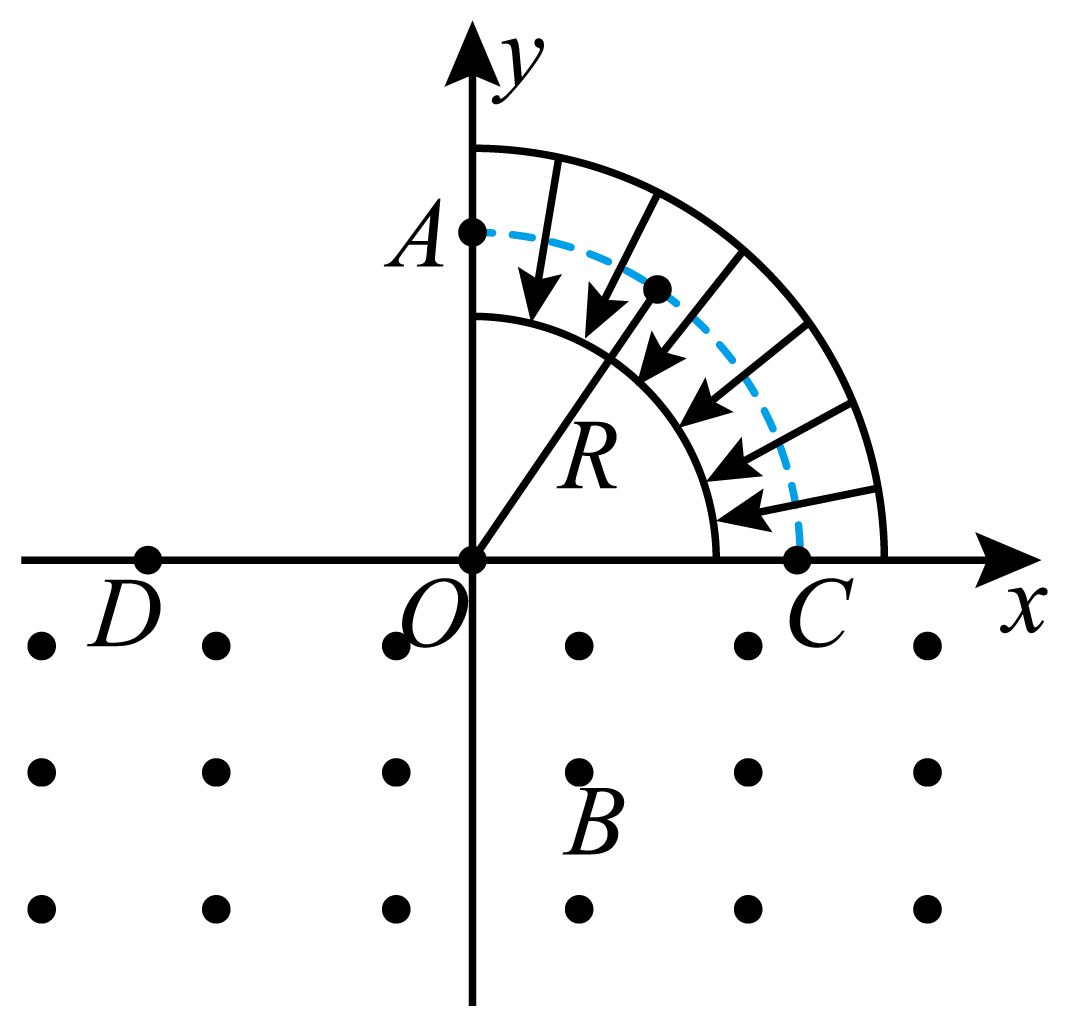

如图所示，一绝缘板垂直于y轴放置，板上两个小孔C、D（在x轴上）关于坐标原点O对称，质量为m、电荷量为＋q的粒子（不计重力）以速度v_o从y轴上的A点沿＋x方向进入第一象限的静电分析器，在辐向电场（方向指向O）作用下，离子沿图中虚线做半径为R的匀速圆周运动，再从小孔C沿-y方向进入x轴下方垂直纸面向外的匀强磁场区域，经一次与绝缘板的弹性碰撞后恰好从小孔D进入第二象限面内的匀强电场，恰好以速度v_o返回A点。求：

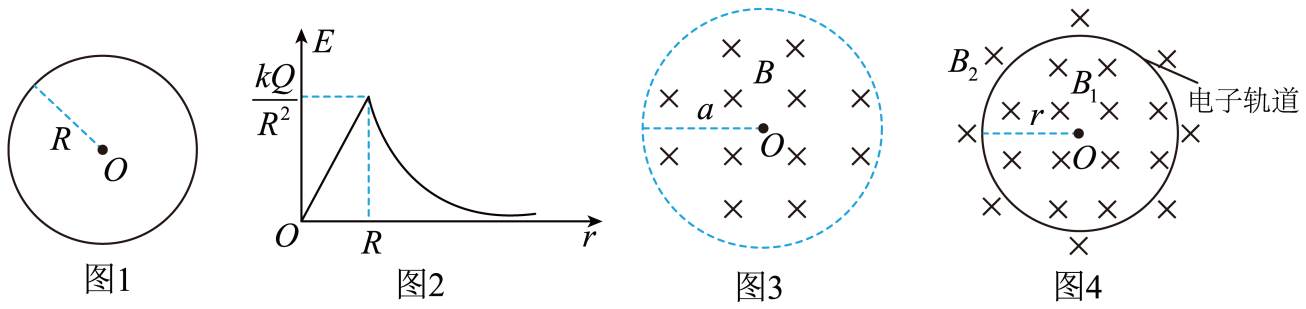

静止电荷在其周围空间产生的电场，称为静电场；随时间变化的磁场在其周围空间激发的电场称为感生电场。

科学家常在云室中加入铅板以降低运动粒子的速度。图示为物理学家安德森拍下的正电子在云室中运动的径迹，已知图示云室加垂直直面方向的云强磁场，由图可以判定（   ）

如图所示，一个质量为 ， 电荷量的带电微粒（重力忽略不计），从静止开始经电压加速后，水平进入两平行金属板间沿竖直方向的偏转电场中，偏转电场的电压。金属板长 ， 两板间距d=30cm。求：
