多用电表 知识点题库

在物理课外活动中,刘聪同学制作了一个简单的多用电表,图甲为电表的电路图.已知选用的电流表内阻Rg=10Ω、满偏电流Ig=10mA,当选择开关接3时为量程250V的电压表.该多用电表表盘如图乙所示,下排刻度均匀,C为上排刻度线的中间刻度,由于粗心上排刻度线对应数据没有标出.

  1. (1) 若指针指在图乙所示位置,选择开关接1时其读数为;选择开关接3时其读数为

  2. (2) 为了测该多用电表电阻挡的电阻和表内电源的电动势,刘聪同学在实验室找到了一个电阻箱,设计了如下实验:

    ①将选择开关接2,红黑表笔短接,调节R的阻值使电表指针满偏;

    ②将电表红黑表笔与电阻箱相连,调节电阻箱使电表指针指C处,此时电阻箱的示数如图2所示,则C处刻度应为Ω.

    ③计算得到多用电表内电源的电动势为 V.(保留两位有效数字)

若某欧姆表表头的满偏电流为5mA,内接一节干电池,电动势为1.5V,那么该欧姆表的内阻为多少欧?待测电阻接入红、黑表笔之间时,若指针转至满刻度的 处,则待测电阻的阻值为多少欧?
调零后,用“×10”挡测量一个电阻的阻值,发现表针偏转角度极小,正确的判断和做法是(  )
A . 这个电阻值很小 B . 这个电阻值很大 C . 为了把电阻测得更准一些,应换用“×1”挡,重新调零后再测量 D . 为了把电阻测得更准一些,应换用“×100”挡,重新调零后再测量
某学生实验小组利用图1所示电路,测量多用电表内电池的电动势和电阻“×1k”挡内部电路的总电阻.使用的器材有:

多用电表;

电压表:量程5 V,内阻十几千欧;

滑动变阻器:最大阻值5 kΩ;导线若干.

回答下列问题:

  1. (1) 将多用电表挡位调到电阻“×1k”挡,再将红表笔和黑表笔,调零点.
  2. (2) 将图1中多用电表的红表笔和(选填“1”或“2”)端相连,黑表笔连接另一端.
  3. (3) 将滑动变阻器的滑片调到适当位置,使多用电表的示数如图2所示,这时电压表的示数如图3所示.多用电表和电压表的读数分别为kΩ和V.

  4. (4) 调节滑动变阻器的滑片,使其接入电路的阻值为零.此时多用电表和电压表的读数分别为12.0 kΩ和4.00V.从测量数据可知,电压表的内阻为kΩ.
  5. (5) 多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路,如图4所示.根据前面的实验数据计算可得,此多用电表内电池的电动势为V,电阻“×1k”挡内部电路的总电阻为kΩ.
如图所示,直接使用多用电表测量电流表的电阻,已知多用电表欧姆挡所选的倍率是×1 Ω挡,且已欧姆调零,两电表均正常工作.测量时电流表示数为52mA,欧姆表示数如图所示,则下列说法错误的是(    )



A . a和b是多用电表的两个表笔,则表笔a为黑色 B . 电流表的内阻约为14.0Ω C . 由计算可知多用电表内电池的电动势约为1.5V D . 为了使电阻的测量值比较准确,应该用两手分别将两表笔与电流表接线柱紧紧捏在一起,以使两者接触良好
指针式多用电表是实验室中常用的测量仪器。
  1. (1) 如下图1所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关,通过操作开关,接线柱B可以分别与触点1、2、3接通,从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表,下列说法中正确的是(_________)。(选填选项前面的字母)

    图1

    A . 当S接触点1时,多用电表处于测量电流的挡位,其中接线柱B接的是黑表笔 B . 当S接触点2时,多用电表处于测量电压的挡位,其中接线柱B接的是黑表笔 C . 当S接触点2时,多用电表处于测量电阻的挡位,其中接线柱B接的是黑表笔 D . 当S接触点3时,多用电表处于测量电压的挡位,其中接线柱B接的是红表笔
  2. (2) 用实验室的多用电表进行某次测量时,指针在表盘的位置如图2所示。

    图2

    A.若所选挡位为直流50mA挡,则示数为mA。

    B.若所选挡位为电阻×10Ω挡,则示数为W;

  3. (3) 用表盘为图2所示的多用电表正确测量了一个约15Ω的电阻后,需要继续测量一个阻值约2kΩ的电阻。在用红、黑表笔接触这个电阻两端之前,请选择以下必须的步骤,并按操作顺序逐一写出步骤的序号: _________。
    A . 将红表笔和黑表笔接触 B . 把选择开关旋转到“×100”位置 C . 把选择开关旋转到“×1k”位置 D . 调节欧姆调零旋钮使表针指向欧姆零点
如图所示,甲是回旋加速器的原理图,乙是研究自感现象的实验电路图,丙是欧姆表的内部电路图,丁图是速度选择器,下列说法正确的是(  )

甲                乙                丙                  丁

A . 甲图是加速带电粒子的装置,其加速电压越大,带电粒子最后获得的速度不变 B . 乙图电路开关断开瞬间,灯泡A可能会突然闪亮一下 C . 丙图在测量电阻时,电流从A经过R流向B D . 丁图中电子从右向左运动时,可能是直线运动
下图为一多用电表示意图,其中P、K、T为三个可调节的部件.现用这一电表测量一个大约是2 kΩ~4 kΩ的定值电阻,部分操作步骤如下:

  1. (1) 调节可调部件,使电表指针指向最左端刻度线上.
  2. (2) 调节可调部件,使它的尖端指向Ω(欧姆)挡×100 Ω位置.
  3. (3) 将红黑表笔分别插入正、负插孔中,笔尖相互接触,调节可调部件,使电表指针指向最右侧刻度线处.
多用电表欧姆挡可以直接测量电阻。如图所示,虚线框内的电路为欧姆挡的内部电路,a、b为红、黑表笔的插孔。 是表头,满偏电流为Ig , 内阻为Rg , R0是调零电阻,R1、R2、R3、R4分别是挡位电阻,对应挡位分别是“×1”“×10”“×100”“×1000”,K是挡位开关。

  1. (1) 红黑表笔短接进行欧姆调零时,先选定挡位,调节滑片P,使得表头达到满偏电流。设滑片P下方电阻为R',满偏电流Ig与流经电源的电流I的关系是(用题设条件中的物理量表示)。
  2. (2) 已知表头指针在表盘正中央时,所测电阻的阻值等于欧姆表的总内阻的值,又叫做中值电阻。在挡位开关由低挡位调到高一级挡位进行欧姆调零时,调零电阻R0的滑片P应向(填“上”或“下”)滑动,调零后,滑片P下方的电阻R'为原来挡位的倍。
  3. (3) 把挡位开关调到“×100”,调零完毕,测量某电阻的阻值时,发现指针偏转角度较大。要更准确测量该电阻的阻值,请写出接下来的操作过程
  4. (4) 要用欧姆挡测量某二极管的反向电阻,红表笔应接二极管的极。
某同学想测量欧姆表×10挡时欧姆表的内电源的电动势和此挡位的中值电阻在某次测量电阻时,多用电表的示数如图甲所示。此时测量不够准确,应该如何操作?

  1. (1) 换较(选填“大”或“小”)倍率的挡位.
  2. (2) 然后(具体操作).该同学设计了如图乙所示的实验电路图,调节滑动变阻器的滑片,记录多组电压表示数U和对应的欧姆表示数R,根据数据绘制得到图丙.
  3. (3) 若接法正确则电压表的正接线柱应该与(选填“红”或“黑”)表笔相连.
  4. (4) 若 图象的斜率为k,截距为b,则内电源的电动势为,中值电阻为
  5. (5) 该实验测得的电动势(选填“不准确”或“准确”).测得的中值电阻(选填“不准确”或“准确”).
在“练习使用多用电表”的实验中,请根据下列步骤完成实验测量(请将你的答案相应的字母或文字填写在相应位置内):
  1. (1) 测量电阻时,将选择开关旋到欧姆挡倍率“×100”的位置;欧姆调零后将两表笔与待测电阻相接,发现指针偏转角度过小。为了得到比较准确的测量结果,请从下列选项中挑出合理的步骤,并按_________的顺序进行操作,再读数;
    A . 将选择开关旋转到欧姆挡倍率“×1k”的位置 B . 将选择开关旋转到欧姆挡倍率“×10”的位置 C . 将两表笔的金属部分与被测电阻的两根引线相接 D . 将两表笔短接,旋动调零旋钮,对电表进行校准
  2. (2) 将红、黑表笔与待测电阻两端相接触,若电表的读数如图甲所示,则该电阻的阻值应为

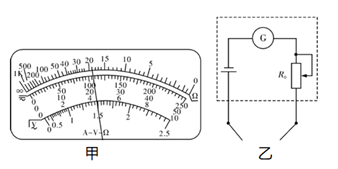

    图片_x0020_100025

  3. (3) 多用电表欧姆挡内部电路图如图乙所示,其中有灵敏电流表(量程未知,内阻100 )、电池组(电动势未知,内阻r=0.5 )和滑动变阻器R0(总阻值未知),刻度盘上电阻刻度中间值为15。有实验者用多用电表欧姆挡测量电压表的内阻(测量过程规范),读得电压表的读数为6。0V,读得电压表阻值为30 k 。则灵敏电流表的量程为mA;若表内电池用旧,电池电动势会变小,内阻会变大,假设电池组的电动势下降到6V、内阻升高到2 时,但仍可调零,若测得某电阻30k ,这个电阻真实值是k
在练习使用多用电表的实验中,

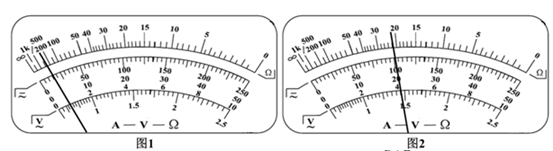

图片_x0020_100018

  1. (1) 某同学使用多用电表的欧姆档粗略测量一定值电阻的阻值Rx , 先把选择开关旋到“×10”挡位,测量时指针偏转如图1所示。以下是接下来的测量过程:

    a.将两表笔短接,调节欧姆档调零旋钮,使指针对准刻度盘上欧姆档的零刻度,然后断开两表笔

    b.旋转选择开关至交流电压最大量程处(或“OFF”档),并拔出两表笔

    c.将选择开关旋到“×1”挡

    d.将选择开关旋到“×100”挡

    e.将选择开关旋到“×1k ”挡

    f.将两表笔分别连接到被测电阻的两端,读出阻值Rx , 断开两表笔

    以上实验步骤中的正确顺序是(填写步骤前的字母)

  2. (2) 重新测量后,指针位于如图2所示位置,被测电阻的测量值为Ω。
为了测量某金属丝的电阻率:

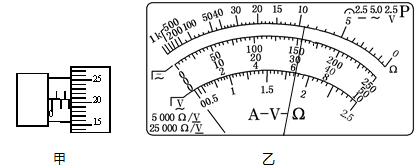

  1. (1) 先用螺旋测微器测其直径,结果如图甲所示,读数为mm;
  2. (2) 再用多用电表“×1Ω”挡粗测其电阻,结果如图乙所示,为了减小实验误差,需进一步测其电阻,除待测金属丝外,实验室还备有的实验器材如下:

    A.电压表V(量程3 V,内阻约为15kΩ)

    B.电流表A1(量程0.6A,内阻约为1Ω)

    C.电流表A2(量程3A,内阻约为0.2Ω)

    D.滑动变阻器R1(0~5Ω,0.6A)

    E.滑动变阻器R2(0~2000Ω,0.1A)

    F.1.5V的干电池两节,内阻不计

    G.电阻箱

    H.开关S,导线若干

    为了较准确测量电流,电流表应选用(选填“A1”或“A2”),为了便于测多组实验数据,滑动变阻器应选用(选填“R1”或“R2”);

  3. (3) 请在方框内设计最合理的电路图.

如图所示为多用电表的刻度盘.若选用倍率为“×100”的欧姆挡测电阻时,表针如图所示,则:

图片_x0020_100023

  1. (1) 所测电阻的阻值为Ω;如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻,为了使测量结果比较精确,应选用的欧姆挡是(选填“×10”、“×100”或“×1k”).
  2. (2) 用此多用电表进行测量,当选用量程为50mA的直流电流挡测量电流时,表针指于图示位置,则所测电流为mA.
  3. (3) 当选用量程为10V的直流电压挡测量电压时,表针也指于图示位置,则所测电压为V.
某实验小组使用多用电表测量电学中的物理量。

图片_x0020_100015

  1. (1) 甲同学用实验室的多用电表进行某次测量时,指针在表盘的位置如图所示。若所选挡位为直流50mA挡,则示数为mA;若所选挡位为“×10Ω”挡,则示数为Ω。
  2. (2) 乙同学用该表正确测量了一个约150Ω的电阻后,需要继续测量一个阻值约20Ω的电阻。在测量这个电阻之前,请选择以下必须的操作步骤,其合理的顺序是(填字母代号)。
    A、将红表笔和黑表笔短接
    B、把选择开关旋转到“×100Ω”挡
    C、把选择开关旋转到“×1Ω”挡
    D、调节欧姆调零旋钮使表针指向欧姆零点
使用多用电表的欧姆挡测电阻时,下列说法错误的是(  )
A . 测量前应检查指针是否停在“Ω”刻度线的“∞”处 B . 每一次换挡,都要重新进行一次调零 C . 在外电路,电流从红表笔流经被测电阻到黑表笔 D . 测量时,若指针偏转很小(靠近∞附近),应换倍率更大的挡进行测量
如图甲所示是一多用电表的简化电路图。其表头满偏电流Ig=500μA、内阻Rg=50Ω,该多用电表有两个电流挡,量程分别为0~10mA和0~1mA,已知R2=45Ω,R3=2475Ω。

  1. (1) 转换开关S接入(填“1”“2”“3”“4”“5”或“6”)端时,为较小量程的电流挡,正确测量时电流应从A表笔流(填“出”或“入”)多用电表。
  2. (2) 当转换开关S接入“3”端时,多用电表可以用来测电阻。测量之前,先进行欧姆调零,使指针偏转到刻度盘最(填“左”或“右”)侧。某次测量电阻时使用的倍率为“×10”,指针如图乙,则待测电阻的阻值为Ω。
  3. (3) 当转换开关S接入“5”端时,多用电表的功能是测(填“电流”“电压”或“电阻”),其量程为
如图为简单欧姆表原理示意图,其中电流表的满偏电流Ig=200μA,内阻 rg=100Ω,可变电阻R的最大阻值为10kΩ,电池的电动势E=1.5V、内阻r=0.5Ω。在对此表进行欧姆调零时,R应调为Ω; 按正确使用方法测量电阻Rx的阻值时,指针指在刻度盘的150μA处,则Rx的阻值为Ω。

小梦同学自制了一个两挡位(“ ”“ ”)的欧姆表,其内部结构如图所示, 为调零电阻(最大阻值为 ), 为定值电阻( ),电流计 G 的内阻为 。用此欧姆表测量一待测电阻的阻值,回答下列问题:

  1. (1) 短接①②,将单刀双掷开关 接通,电流计 G 示数为 ;保持电阻 滑片位置不变,将单刀双掷开关 接通,电流计 G 示数变为 ,则 (填“大于”或“小于”);
  2. (2) 将单刀双掷开关S与n接通,此时欧姆表的挡位为(填“ ”或“ ”);
  3. (3) 若从“ ”挡位换成“ ”挡位,调整欧姆零点(欧姆零点在电流计 G 满偏刻度处)时,调零电阻 的滑片应该调节(填“向上”或“向下”);
  4. (4) 在“ ”挡位调整欧姆零点后,在①②间接入阻值为 的定值电阻 ,稳定后电流计 G 的指针偏转到满偏刻度的 ;取走 ,在①②间接入待测电阻 ,稳定后电流计 G 的指针偏转到满偏刻度的 ,则 Ω。
如图是电池盒、开关模块、灯泡模块及导线组成的电路,A、B、C、D、E、F是接线柱编号。当闭合开关时,发现灯泡不发光。现用多用电表检测电路故障,下列说法正确的是(   )

A . 开关断开,多用电表选欧姆挡,两表笔分别接C、D,可判断除开关以外的电路是否短路 B . 开关断开,多用电表选欧姆挡,两表笔分别接D、F,指针不动,则可能是灯泡模块断路 C . 开关闭合,多用电表选直流电压2.5V挡,两表笔分别接A、F,指针不动,则电池盒一定断路 D . 开关闭合,多用电表选直流电压2.5V挡,两表笔分别接 E . F,指针偏转,则B、F间导线一定未断路
