多用电表知识点题库

电流表中通以相同的电流时，指针偏转的角度越大，表示电流表的灵敏度越高．下列关于电流表灵敏度的说法中正确的是（　　）

A . 增加电流计中的线圈匝数，可以提高电流表的灵敏度 B . 增强电流计中永久磁铁的磁性，可以提高电流表的灵敏度 C . 电流计中通的电流越大，电流表的灵敏度越高 D . 电流计中通的电流越小，电流表的灵敏度越高

用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T．请根据下列步骤完成电阻测量：

⑴旋动部件，使指针对准电流的“0“刻线．

⑵将K旋转到电阻挡“×100“的位置．

⑶将插入“+”、“﹣”插孔的表笔短接，旋动部件，使指针对准电阻的（填“0刻线“或“∞刻线“）．

⑷将两表笔分别与侍测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按的顺序避行操作，再完成读数测量．

A．将K旋转到电阻挡“×1k“的位置

B．将K旋转到电阻挡“×10“的位置

C．将两表笔的金属部分分别与被测电阻的两根引线相接

D．将两表笔短接，旋动合适部件，对电表进行校准．

下述关于用多用表欧姆档测电阻的说法中正确的是（）

A . 测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量 B . 测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果 C . 测量电路中的某个电阻，应该把该电阻与电路断开 D . 测量阻值不同的电阻时都必须重新调零

在使用多用电表的欧姆挡测电阻时，应（）

A . 使用前检查指针是否停在欧姆挡刻度线的“∞”处 B . 每次测量前或每换一次挡位，都要进行一次电阻调零 C . 在测量电阻时，电流从黑表笔流出，经被测电阻到红表笔，再流入多用电表 D . 测量时若发现表针偏转的角度较小，应该更换倍率较小的挡来测量

（1）用多用表的欧姆档测量阻值约为几十kΩ的电阻R_x ，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上．
a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出R_x的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆档×1k
d．旋转S使其尖端对准欧姆档×100
e．旋转S使其尖端对准交流500V档，并拔出两表笔
根据如图所示指针位置，此被测电阻的阻值约为Ω．
（2）（多选题）下述关于用多用表欧姆档测电阻的说法中正确的是
（A）测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量
（B）测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
（C）测量电路中的某个电阻，应该把该电阻与电路断开
（D）测量阻值不同的电阻时都必须重新调零．

晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。如图所示，是用多用电表欧姆挡（×10 Ω）测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是（）

A . 甲，a B . 乙，a C . 丙，b D . 乙，b

一多用电表的工作状态如图所示，则此时的测量值为，如果选择开关指在底部250挡，则此时的测量值为，选择开关指在底部10挡的测量值应该是，选择开关指在左侧100挡处测量值应该为，如果指在左侧10挡处测量值应该为，在测量电阻时，要想使指针向左侧偏转一些，应该把选择开关换选的挡位(填“更大”或“更小”)，而在换挡之后重新测量之前要重新进行．

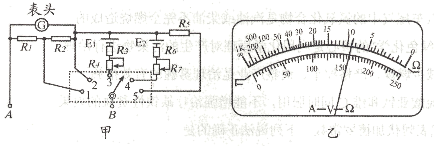

（1）某同学组装完成的简易多用电表的电路图如图甲所示．该多用电表有个电阳档，红表笔接(选填A或B)，该同学选择多用电表的×1Ω挡测量一电阻R2的阻值，正确操作后得到如图乙所示的指针情况，则电阻Rx的阻值约为Ω．
（2）为了精确测量该电阻Rx的阻值，该同学从实验室选取了下列器材：
A．电流表A1(0～4mA、内阻r1=1Ω)    B．电流表A2(0～10mA、内阻r2≈5Ω)

C．滑动变阻器R(0～5Ω)              D．定值电阻R0(阻值为9Ω)

E．电源E(电动势2V、有内阻)         F．开关、导线若干

①实验中要求调节范围尽可能大，在方框内画出符合要求的电路图 (用器材符号表示)．

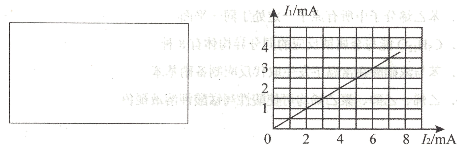

②用I₁、I₂分别表示电流表A₁、A₂的示数，该同学通过描点得到了如图所示的I₁－I₂图像，则该电阻R_x的阻值为Ω．

在做练习使用多用电表的实验中。

（1）将两表笔分别与待测电阻相接，发现指针位置如图甲所示，则应将图中的旋钮B转至（选填“×1K”或“×10”）挡。
（2）若旋钮B已转至正确的位置，然后将两表笔短接时，再旋转旋钮（选填“A”或“B”或“C”），使指针对准电阻的“0”刻度线。最后，再将两表笔分别与待测电阻相接，发现指针位置如图乙所示，则该电阻阻值为Ω。
（3）全部测量结束后，应把图甲中的旋钮B拨到“OFF”挡或者____（填字母）。

A . 流电压500V挡 B . 直流电流500mA挡 C . 交流电压500V挡

某活动小组将内阻未知的电流表A₁改装成简易的多用电表．首先用如图甲所示的电路测量电流表A₁的内阻R_A ，图中A₂为另一电流表、R₀为定值电阻，闭合开关调节滑动变阻器R，记录若干次A₁和A₂的读数I₁和I₂ ，并以I₁为纵坐标、I₂为横坐标作出相应图线，若图象的斜率为k，则电流表A₁的内阻表达式R_A＝（用k、R₀表示）

若测得电流表A₁的内阻R_A为200Ω，已知其量程为1mA，改装成的简易多用电表如图乙所示．

①当转换开关S旋到位置2时为欧姆档，已知电源电动势E＝9.0V，将两表笔短接欧姆调零后，在两表笔之间接4.50kΩ电阻时，电流表A₁恰好半偏，则R₁＝Ω；

②当转换开关S旋到位置3时为电压档，其量程为10V，则R₂＝Ω．

实验室有A、B两个多用电表，某同学要用A多用电表的欧姆挡测量B多用电表电压挡的内阻：

（1）在使用多用电表前，需要将两个多用电表进行机械调零，在图甲的多用电表的面板上，需要调节的是（填“S”“T”或“K”）；
（2）已知B多用电表的2.5V量程直流电压挡的内阻约为十几千欧，将红表笔插入A多用电表的“＋”插孔，黑表笔插入另一个插孔，测量前，先将多用电表A的选择开关调到欧姆挡的×1k挡，然后进行欧姆调零，将B多用电表的选择开关调到直流电压挡2.5V，将A表的红表笔连接B多用电表的（填“＋”或“－”）插孔，黑表笔连接另一个插孔，多用电表A内电池的示数如图乙所示，则多用电表B直流电压挡2.5V的内阻为R_V＝Ω；
（3）该同学还想测量多用电表A内电池的电动势，他从多用电表A的表盘读出调好的多用电表A的中值电阻为R，测多用电表B直流电压挡2.5V的内阻时，多用电表B的表盘电压示数为U，则多用电表A内电池的电动势为E＝（用测得的物理量符号表示）。

为了测量电阻，现取一只已经完成机械调零的多用电表，如图所示，请根据下列步骤完成电阻测量

图片_x0020_100013

①将K旋转到电阻挡“ $\text{[math]}$ ”的位置。

②将插入“十”、“ $\text{[math]}$ ”插孔的表笔短接，旋动部件 $\text{[math]}$ 选填“C”或“D” $\text{[math]}$ ，使指针对准电阻的“0”刻度线。

③将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为 $\text{[math]}$ 、b，指针指示位置如图所示。为使测量比较精确，应将选择开关旋到 $\text{[math]}$ 选填“ $\text{[math]}$ ”、“ $\text{[math]}$ ”、“ $\text{[math]}$ ” $\text{[math]}$ 的倍率挡位上，并重新调零，再进行测量

某同学家中有一台电动玩具车，通过查看说明书知该玩具车的蓄电池组总电动势约为28V。该同学想通过多用电表精确测量该蓄电池组的电动势，进行了如下操作：

图片_x0020_100022

⑴机械调零，用螺丝刀调节多用电表的，使指针指向表盘（填“左端”或“右端”）零刻度处；。

⑵将红黑表笔分别插入到多用电表的正负接线口处；

⑶把多用电表的选择开关打到如图所示的位置（选填“A、B、C、…、Q”），并将表笔接触电池两极，其中红表笔接触蓄电池组极（填“正”或“负”）。；

⑷经过如上一系列正确操作后，电表指针稳定指向如图所示，蓄电池组的电动势为V；

⑸实验结束后，应将选择开关打到如图所示的挡。

（1）用螺旋测微器测金属丝直径时读数如图甲，则金属丝的直径为mm。
（2）若用图乙测金属丝的电阻，则测量结果将比真实值。（选填“偏大”或“偏小”）
（3）用多用电表的欧姆挡测电阻时，下列说法中正确的是___________。（填字母代号）

A . 万用电表的指针达满偏时，被测电阻值最大 B . 万用电表的指针指示零欧时，说明通过被测电阻的电流最大 C . 测电阻前，把面板上的选择开关置于相关的欧姆挡上，将两表笔的金属杆直接短接，调整欧姆挡的调零旋钮使指针指在电流的最大刻度处 D . 用欧姆表的×10Ω挡时，指针指在刻度20～40的正中央，则被测电阻的阻值为300Ω E . 测量前，待测电阻应跟别的元件和电源断开 F . 用欧姆表的×100Ω挡测电阻时，若指针指在0Ω处附近，则应换用×1 $\text{[math]}$ 挡。

（1）如图所示为某多用电表内部简化电路图，作电流表使用时，选择开关S应接（选填“1”“2”“3”“4”或“5”）量程较大；
（2）某同学想通过多用表的欧姆挡测量量程为3V的电压表内阻（如图乙），主要步骤如下：
①把选择开关拨到“ × 100”的欧姆挡上；

②把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻零刻度处；

③把红表笔与待测电压表（选填“正”或“负”）接线柱相接，黑表笔与另一接线柱相连，发现这时指针偏转角度很小；

④换用（选填“ × 10”或“ × 1k”）欧姆挡重新调零后测量，发现这时指针偏转适中，于是该同学记下了电阻数值；

⑤把选择开关调至空挡或交流电压最高挡后拔下表笔，把多用电表放回桌上原处，实验完毕。

如图是一个多用表倍率为×100的欧姆挡内部电路示意图。电流表满偏电流6mA、内阻9Ω；电池电动势9V、内阻1Ω；变阻器R阻值0~2000Ω，在电路中还有一个保护电阻R₀=490Ω。

（1）选择该档位后，测量前应；
（2）欧姆表盘的中间刻度应标数字为；
（3）当表内电池的电动势低于V时，可导致该档位不可调零；
（4）若表内电池的电动势下降后仍可调零，但某次测量竟将实际阻值为400Ω标准电阻的阻值测成500Ω，分析可知表内电池的电动势等于V。

测量一圆柱形导体材料：

图片_x0020_321084298

如图甲所示，先用多用电表×10Ω挡粗测其电阻为Ω，然后用螺旋测微器测其直径d为mm，游标卡尺测其长度l为cm。

如图所示为小明同学用毫安表改装多用电表的原理图。已知毫安表表头内阻为60Ω，满偏电流为2mA，R₁和R₂为定值电阻。

（1）若将毫安表改装成4mA和40mA两个量程的电流表，当选择开关S₁与b端相接，单刀双掷开关S₂接“1”时，电流表的量程为4mA，则R₁+R₂=Ω，R₁=Ω；
（2）图中将开关S₂接“2”端时为欧姆表。根据图中电源情况可以判断表笔A应接色（选填“红”或“黑”）表笔；若开关S₁与a端相接时欧姆表为“×10”倍率挡，则开关S₁与b端相接时应为（选填“×1”或“×100”）倍率挡；
（3）图中作为欧姆表使用时，若电池用旧后电动势不变，电池内阻变大，欧姆调零后测电阻，这种情况对测量结果（选填“有”或“没有”）影响。

物理实验一般涉及实验目的、实验原理、实验仪器、实验方法、实验操作、数据分析等。例如：

（1）实验仪器：在“练习使用多用表”实验时，某同学用多用表的电阻“×10”档测定值电阻阻值，表盘的示数如图所示，则该阻值 $\text{[math]}$ $\text{[math]}$ 。
（2）数据分析：某同学用插针法测定一个半圆形玻璃砖的折射率。正确操作后，做出的光路图如图所示。O为圆心，已知AB的长度为 $\text{[math]}$ ， AO的长度为 $\text{[math]}$ ， CD的长度为 $\text{[math]}$ ， DO的长度为 $\text{[math]}$ ，则此玻璃砖的折射率可表示为。
（3）实验原理：用橡皮筋、细绳套和弹簧测力计完成“探究两个互成角度的力的合成规律”实验。两同学根据实验数据分别做出的力的图示如图甲、乙所示。你认为哪位同学实验过程有问题？请说明你的理由。

物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验操作、数据分析等。

例如：实验仪器。图为用多用电表测量时的指针位置。若用×100Ω倍率测量某一电阻，则该电阻的阻值为 Ω。若用交流10V量程测量某一电压，则该电压的值为 V；
