多用电表知识点题库

根据所学知识填空：

（1）下列关于多用电表使用的说法中正确的是

A . 在测量未知电压时，必须先选择电压最大量程进行试测 B . 测量阻值不同的电阻时，都必须重新欧姆调零 C . 测量电路中的电阻时，不用把该电阻与电源断开 D . 测量电阻时，如果红、黑表笔插错插孔，则不会影响测量结果
（2）

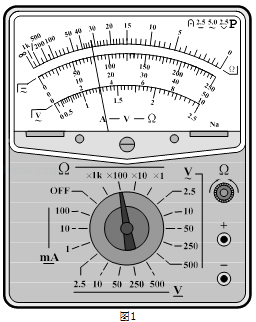

用多用电表的欧姆挡粗测某电阻的阻值，如图1所示，则该电阻的阻值是 kΩ，该档位的欧姆表内阻是 kΩ．（结果保留两位有效数字）
（3）
如图2所示为某一型号二极管，其两端分别记为A和B．其外表所标示的极性已看不清，为确定该二极管的极性，用多用电表的电阻挡进行测量．将多用电表的红表笔与二极管的A端、黑表笔与二极管的B端相连时，表的指针偏转角度很小；调换表笔的连接后，表的指针偏转角度很大，由上述测量可知该二极管的正极为（填“A”或“B”）端．

在练习使用多用电表的实验中：

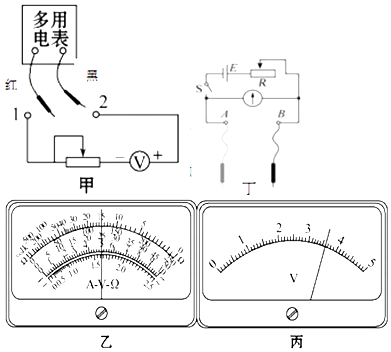

（1）某学生实验小组利用图甲所示电路，测量电压表的内阻．他们将多用表挡位调到电阻“×1k”挡后将红表笔和黑表笔短接进行欧姆调零，接着将图甲中多用电表的黑表笔和（选填“1”或“2”）端相连，红表笔连接另一端．
（2）将滑动变阻器的滑片调到适当位置，使用多用电表的示数如图乙所示，这时电压表的示数如图丙所示，多用电表和电压表的读数分别为kΩ和V．
（3）调节滑动变阻器的滑片，使其接入电路的阻值为零，此时多用电表读数为10.0kΩ，则电压表的内阻为kΩ，电压表的示数将．（选填“增大”或“减小”）．
（4）若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R_x ，其测量结果与原结果相比将（填“偏大”、“偏小”或“不变”）．
（5）某兴趣小组还设计了如图丁所示的欧姆表，并进行了如下操作，当R_x未接入时，闭合开关S，将红、黑表笔分开时，调节可变电阻，使电流表满偏，当R_x接入A、B表笔之间时，若电流表的指针指在表盘的正中央，则待测电阻R_x的阻值为．（已知电流表的内阻为R_g ，电池的内阻为r，可变电阻接入电路的阻值为R）．

在使用多用电表测电阻时，一同学选用“×10Ω”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是（　　）

A . 换用“×1Ω”挡，直接测量 B . 换用“×1Ω”挡，重新调整欧姆零点后测量 C . 换用“×100Ω”挡，直接测量 D . 换用“×100Ω”挡，重新调整欧姆零点后测量

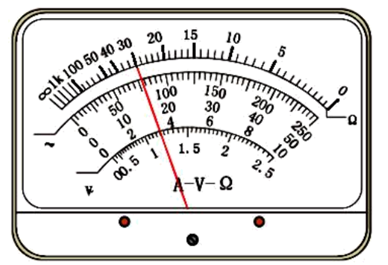

某同学用多用电表测量一未知电阻的阻值，他按照如下步骤进行：将多用电表机械调零后，先把选择开关置于欧姆档的“×10”挡位进行测量，按照正确的步骤操作后，表针的指示情况如图甲所示．为了使读数更加准确，将选择开关旋至挡位（填“×1”或“×100”），重新进行，测量得到的结果如图乙所示，则此电阻为Ω

图（a）为某同学组装完成的简易多用电表的电路图．图中E是电池；R₁、R₂、R₃、R₄和R₅是固定电阻，R₆是可变电阻；表头G的满偏电流为250 μA，内阻为480Ω．虚线方框内为换挡开关，A端和B端分别于两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡．

（1）图（a）中的A端与（填“红”或“黑”）色表笔相连接．
（2）关于R₆的使用，下列说法正确的是　　（填正确答案标号）．

A . 在使用多用电表之前，调整R₆使电表指针指在表盘左端电流“0”位置 B . 使用欧姆挡时，先将两表笔短接，调整R₆使电表指针指在表盘右端电阻“0”位置 C . 使用电流挡时，调整R₆使电表指针尽可能指在表盘右端电流最大位置
（3）根据题给条件可得R₁+R₂=Ω，R₄=Ω．
（4）某次测量时该多用电表指针位置如图（b）所示．若此时B端是与“1”连接的，则多用电表读数为；若此时B端是与“3”相连的，则读数为；若此时B端是与“5”相连的，则读数为．（结果均保留3为有效数字）

现要测量一个未知电阻R_x的阻值，除Rx外可用的器材有：

多用电表（仅可使用欧姆档）；

一个电池组E（电动势6V）

一个滑动变阻器R（0﹣20Ω，额定电流1A）；

两个相同的电流表G（内阻R_g=1000Ω，满偏电流I_g=100μA）；

两个标准电阻（R₁=29000Ω，R₂=0.1Ω）；

一个电键S、导线若干．

（1）为了设计电路，先用多用电表的欧姆档粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏转非常大，最后几乎紧挨满偏刻度停下来，下列判断和做法正确的是　　（填字母代号）．

A . 这个电阻阻值很小，估计只有几欧姆 B . 这个电阻阻值很大，估计有几千欧姆 C . 如需进一步测量可换“×1”挡，调零后测量 D . 如需进一步测量可换“×1k”挡，调零后测量
（2）根据粗测的判断，设计一个测量电路，要求测量尽量准确并使电路能耗较小，画出实验电路图，并将各元件字母代码标在该元件的符号旁．

如图所示为多用电表电路图，如果用该多用电表测量直流电压U和电阻R，红表笔插入多用电表的正（＋）插孔，则（）

A . 前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表 B . 前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表 C . 前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表 D . 前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表

如图所示，是一个多量程多用电表的简化电路图．测电流和测电压时各有两个量程，还有两个挡位用来测电阻．下列说法正确的是（）

A . 当开关S调到1、2两个位置上时，多用电表测量的是电流，且调到1位置上时的量程比2位置的大 B . 当开关S调到3、4两个位置上时，多用电表测量的是电阻，且A为黑表笔 C . 当开关S调到5、6两个位置上时，多用电表测量的是电压，且调到5位置上时的量程比6位置的大 D . 当开关S调到任意位置上时，都需要把 A、B两表笔短接，对电表进行调零

在物理课外活动中,王聪明同学制作了一个简单的多用电表,图甲为电表的电路原理图,已知选用的电流表内阻 $\text{[math]}$ 满偏电流 $\text{[math]}$ 当选择开关接3时为程250V的电压表.该多用电表表盘如图乙所示,下排刻度均匀,C为上排刻度线的中间刻度,由于粗心上排刻度线对应数值没有标出:

（1）若指针指在图乙所示位置,选择开关接1时其读数为，远择开关接3时其读数为；
（2）为了测该多用电表欧姆挡的电阻和表内电源的电动势,刘聪同学在实验室找到了一个电阻箱,设计了如下实验：
①将选择开关接2,红黑表笔短接,调节 $\text{[math]}$ 的阻值使电表指针满偏；

②将多用电表红黑表笔与电阻箱相连,调节电阻箱使多用电表指针指在C处,此时电阻箱如图丙所示,则C处刻度应为Ω；

③计算得到多用电表内电池的电动势为V(保留2位有效数字).
（3）调零后将电表红黑表笔与某一待测电阻相连,若指针指在图乙所示位置,则待测电阻的阻值为Ω(保留2位有效数字).

如图甲为多用电表的示意图，现用它测量一个阻值约为20 Ω的电阻，测量步骤如下：

图片_x0020_100025 图片_x0020_100026

⑴调节指针定位螺丝，使电表指针停在电流的“0”刻线。

⑵将选择开关旋转到“Ω”挡的位置。（填“×1”“×10”“×100”或“×1 k”）

⑶将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接，调节，使电表指针对准的“0”刻线（填“电阻”或“电流”）。

⑷将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为 Ω。

⑸测量完毕，将选择开关旋转到“OFF”位置。

用多用电表测量电阻阻值，请回答下列问题：

（1）每次换挡后，需重新，再进行测量．
（2）如果表的指针偏转角度过大，为了测量比较准确，应将表的选择开关拨至倍率（大或小）的挡位上．
（3）某次测电阻时，表的指针位置如图所示，则该电的阻值是Ω．

（1）实验室中的一只多用电表如图所示，下列对该多用电表的使用正确的是______

A . 测量一节干电池两端的电压时，应选择挡位a，红表笔需连接电池正极，黑表笔需连接电池负极 B . 测量一个“3V，0.9W”的灯泡在直流电路中正常发光时的电流时，应选择挡位b C . 测量一个阻值约为100欧姆的电阻阻值时，最佳挡位为挡位c D . 可以使用挡位d来检测家用插座中是否有电
（2）某物理兴趣小组利用一个电流表改装了一个如图所示的欧姆表,通过控制开关S和调节电阻箱,可使欧姆表具有"×1"和"×10"两种倍率,所用器材如下:

A．干电池电动势E=1.5 V,内阻不计；

B．电流表G:满偏电流I_g=1 mA,内阻R_g=150 Ω;

C．定值电阻R₁=1200 Ω;

D．电阻箱R₂和R₃:最大阻值999.99 Ω;

E.开关一个,红、黑表笔各1支,导线若干．

①当开关S断开时,将红、黑表笔短接,欧姆调零后，电阻箱R₂的阻值为Ω, 当电流表指针指向图中所示的位置时,对应的欧姆表的刻度值为Ω.

②调节R₃=150Ω，闭合开关S，将红、黑表笔短接,欧姆调零，此时欧姆表的倍率是(填"×1"或"×10").

某物理兴趣小组设计了如图a所示的欧姆表电路，通过控制电键S和调节电阻箱，可使欧姆表具有“×1”和“×10”两种倍率。所用器材如下：

A．干电池：电动势E＝l.5V，内阻r＝0.5Ω

B．电流表 G：满偏电流Ig＝1mA，内阻Rg＝150Ω

C．定值电阻R₁＝1200Ω

D．电阻箱R₂和R₃：最大阻值都为999.9Ω

E．电阻箱R₄：最大阻值9999Ω

F．电键一个，红、黑表笔各1支，导线若干

（1）该实验小组按图A符合题意连接好电路。当电键S断开时，将红、黑表笔短接，调节电阻箱R₂＝Ω，使电流表达到满偏，此时闭合电路的总电阻叫做欧姆表的内阻R_内，则R_内＝Ω，欧姆表的倍率是（选填“×1”、“×10”）。
（2）闭合电键S：
第一步：调节电阻箱R₂和R₃ ，当R₂＝Ω且R₃＝Ω时，将红、黑表笔短接，电流表再次满偏；

第二步：在红、黑表笔间接入电阻箱R₄ ，调节R₄ ，当电流表指针指向图b所示的位置时，对应的欧姆表的刻度值为Ω。

用欧姆表表盘中间刻度为15的多用电表正确测量了一个13.0 $\text{[math]}$ 的电阻后，需要继续测量一个阻值大约是2 $\text{[math]}$ 左右的电阻。在用红、黑表笔接触这个电阻两端之前，请按操作顺序选择必需的操作步骤。

A、用螺丝刀调节表盘下中间部位的指针定位螺丝，使表针指向“0”
B、将红表笔和黑表笔接触
C、把选择开关旋转到“×1k”位置
D、把选择开关旋转到“×100”位置
E、调节欧姆调零旋钮使表针指向欧姆零点

电流表G的量程为 $\text{[math]}$ ，内阻 $\text{[math]}$ ，把它改装成如图所示的一个多量程多用电表，当开关S接到1或2位置时为电流挡，其中小量程为 $\text{[math]}$ ，大量程为 $\text{[math]}$ .当开关S接到4时为电压挡，电压表量程为 $\text{[math]}$ .

（1）开关S接位置（填“1”或“2”）时，电流表的量程为 $\text{[math]}$ ，图中电阻 $\text{[math]}$ $\text{[math]}$ ， $\text{[math]}$ $\text{[math]}$ ， $\text{[math]}$ $\text{[math]}$ 。
（2）图中的电源E的电动势为 $\text{[math]}$ ，当把开关S接到位置3时，短接A、B进行欧姆调零后，此欧姆挡内阻为 $\text{[math]}$ ，现用该挡测一电阻阻值，指针偏转到 $\text{[math]}$ ，则该电阻的阻值为 $\text{[math]}$ 。

某课外实验兴趣小组用如图甲所示的电路通过控制开关的闭合和断开将电流表改装成电压表，改装后的电压表有两个量程，分别为（0~1V）和（0~6V），其中表头的满偏电流 $\text{[math]}$ ，内阻 $\text{[math]}$ 。请回答下列问题：

（1）甲图电路中，定值电阻 $\text{[math]}$ $\text{[math]}$ ，定值电阻 $\text{[math]}$ $\text{[math]}$ 。
（2）该小组将改装后量程为6V的电压表接入如图乙所示的电路中，电压表用 $\text{[math]}$ 表示，来测量某电池的电动势和内阻。当电阻箱R阻值为12Ω时，电压表示数为4.5V；当电阻箱R阻值为44Ω时，电压表示数为5.5V，则该电池电动势E=V，内阻 $\text{[math]}$ Ω（结果保留2位有效数字）。
（3）该小组设计了如图丙所示电路对改装后的电压表 $\text{[math]}$ 进行校对，V为标准表。校对过程中发现，改装后的电压表 $\text{[math]}$ 的示数总小于标准电压表V的示数，则应该采取的最佳措施是。

实验小组的同学练习多用电表的使用，首先练习用多用电表测量某一电阻的阻值。

（1）他用表盘如图1所示的多用电表测量电阻丝的电阻。先将选择开关调到电阻挡的“ $\text{[math]}$ ”位置，将红黑表笔分别插入“+”“-”插孔，把两笔尖相互接触，调节（选填“S”或“T”），使用多电表的指针指向电阻挡的刻线（选填“0”或“ $\text{[math]}$ ”）。
（2）将红、黑表笔金属部分分别与电阻两端接触，发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按的顺序进行操作，再完成读数测量。
A ．将K旋转到电阻挡“ $\text{[math]}$ ”的位置

B ．将K旋转到电阻挡“ $\text{[math]}$ ”的位置

C ．将两表笔的金属部分分别与被测电阻的两根引线相接

D ．将两表笔短接，旋动合适部件，对电表进行欧姆调零
（3）接着练习使用多用电表测量电流和电压，如图2所示，甲图是用电流挡测小灯泡电流的原理示意图，乙图是用电压挡测量小灯泡电压的原理示意图，实验中不符合操作规范的是。（选填“甲”或“乙”）
（4）若欧姆表使用一段时间后，电池的电动势变小，但此表仍能欧姆调零。现按正确操作方法测量一个阻值为 $\text{[math]}$ 的电阻，从理论上分析，该电阻的测量结果（选填“偏大”“不变”或“偏小”）

（1）用螺旋测微器（千分尺）测金属导线的直径，其示数如甲图所示，该金属导线的直径为mm。用游标卡尺（卡尺的游标有20等分）测量一支铅笔的长度，测量结果如图乙所示，由此可知铅笔的长度是
mm。
（2）用多用电表粗略测量电压表内阻（量程为3V）：
①把选择开关拨到“×10”的欧姆挡上，欧姆调零后，把红表笔与待测电压表（选填“正”或“负”）接线柱相接，黑表笔与另一接线柱相接。

②正确连接后，多用电表指针偏转角度较小，应该换用（选填“×1”或“×100”）挡，重新欧姆调零后测量，指针位置如图丙所示，则电压表内阻约为Ω。

某同学用多用电表的欧姆挡来测量电压表的内阻，先将选择开关旋至“×10”挡，红、黑表笔短接调零后进行测量，欧姆表的（选填“红”或“黑”）表笔应接电压表的“＋”接线柱，结果发现欧姆表指针偏角太小，则应将选择开关旋至（选填“×1”或“×100”）挡并重新短接调零，最终测量结果如图所示，则电压表的电阻为Ω（结果保留两位有效数字）。

关于多用电表的说法，正确的是（）

A . 测量电阻时，如果指针偏转过大，则将选择开关拨至倍率较小的挡位后即可测量 B . 测电阻时应将待测电阻与其它元件断开，为使表笔与待测电阻两端接触良好，可用双手同时捏紧两表笔的金属部分 C . 使用完毕，应将选择开关置于OFF挡或交流电压最高挡 D . 与表内电源负极相连接的是黑表笔
