多用电表知识点题库

调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是（）

A . 这个电阻值很大 B . 这个电阻值很小 C . 为了把电阻测得更准确，应换用“×1”挡，重新调欧姆零点后测量 D . 为了把电阻测得更准确，应换用“×100”挡，重新调欧姆零点后测量

根据所学知识完成填空：

（1）用多用电表测量小灯泡两端电压时应该采用图所示的连接方式．
（2）实验小组的同学们用如图3所示的装置做“用单摆测定重力加速度”的实验．
①用l表示单摆的摆长，用T表示单摆的周期，重力加速度g=．
②实验时除用到秒表、刻度尺外，还应该用到下列器材中的（选填选项前的字母）．
A．长约1m的细线
B．长约1m的橡皮绳
C．直径约1cm的均匀铁球
D．直径约10cm的均匀木球
③选择好器材，将符合实验要求的单摆悬挂在铁架台上，应采用图中所示的固定方式．
④将单摆正确悬挂后进行如下操作，其中正确的是：（选填选项前的字母）．
A．测出摆线长作为单摆的摆长．
B．把单摆从平衡位髓拉开一个很小的角度释放，使之做简谐运动．
C．在摆球经过平衡位赞时开始计时．
D．用秒表测量单摆完成1次全振动所用日寸间并作为单摆的周期．
⑤甲同学多次改变单摆的摆长并测得相应的周期，他根据测量数据画出了如图6所示的图象，但忘记在图中标明横坐标所代表的物理量．
你认为横坐标所代表的物理量是（选填“l²”、“l”、“ $\text{[math]}$ ”）若图线斜率为k，则重力加速度g=（用k表示）．
⑥乙同学测得的重力加速度数值大于当地的重力加速度的实际值，造成这一情况的原因可能是（选填选项前的序号）．
A．开始摆动时振幅较小
B．开始计时时，过早按下秒表
C．测量周期时，误将摆球（n﹣1）次全振动的时间记为
n次全振动的时间．
⑦丙同学画出了单摆做简谐运动时的振动图象如图7所示，则摆线偏离竖直方向的雎大摆角的正弦值约为（结果保留一位有效数字）．

在高中阶段，我们学过了很多测量电阻值的方法，某兴趣小组为了测量某个电阻R_x的阻值，设计了如图（a）所示的电路．同学们先用多用表粗略测量了该电阻的阻值，多用表的示数如图（b）所示．然后用如图（a）所示的电路较为精确地测量了R_x的阻值．已知电路中学生电源的输出电压可调，电流表量程均选择0.6A（内阻不计），标有长度刻度的均匀电阻丝ab的总长度为30.00cm．

（1）利用多用表测量时，选择的档位为×1档，则由多用表指示示数可知，该电阻的阻值为Ω
（2）利用如图（a）所示设计的电路测量电阻时：
①先断开S₂ ，合上S₁ ，当调节电源输出电压为3.00V时，单位长度电阻丝分得的电压u=V/m，记录此时电流表A₁的示数．
②保持S₁闭合，合上S₂ ，滑动c点改变ac的长度L，同时调节电源输出电压，使电流表A₁的示数与步骤①记录的值相同，记录长度L和A₂的示数I．测量6组L和I值，测量数据已在图（c）中标出，写出R_x与L、I、u的关系式R_x=；
③在图（c）的坐标系中做出L﹣I图象．根据图象可以得到R_x=Ω．（结果保留两位有效数字）．

如图所示是把量程为3 mA的电流表改装成欧姆表的结构示意图，其中电池的电动势E＝1.5 V，经改装后，若将原电流表3 mA刻度处的刻度值定为零位置，则2 mA刻度处应标多少阻值？当用它测量某电阻时，指针恰好指在中间位置，被测电阻为多少？

现有一个电学黑箱，有A、B、C、D四个接线柱，如图所示。若用多用电表的电压挡和电阻挡分别做三次测量，发现两接线柱间测量结果如下：U_AB＝U_AC＝U_AD＝1.5 V；U_BC＝U_BD＝U_CD＝0；R_BC＝4 Ω，R_BD＝3 Ω，R_CD＝5 Ω。试判断箱内电路的最简结构（电阻无并联的情况）。

（1）用多用电表测未知电阻阻值的电路如图甲所示，电池的电动势E、内阻为r ， R₀为调零电阻，R_g为表头内阻，电路中电流I与待测电阻的阻值R_x关系图象如图乙所示，则该图象的函数关系式；(用E、r、R_g、R_x、调零电阻 $\text{[math]}$ 接入电路的部分阻值用 $\text{[math]}$ 表示)
（2）下列根据图乙中 $\text{[math]}$ 线做出的解释或判断中正确的是（）

A . 用欧姆表测电阻时，指针指示读数越大，测量的误差越小 B . 欧姆表调零的实质是通过调节R₀ ，使 $\text{[math]}$ 时电路中的电流 $\text{[math]}$ C . $\text{[math]}$ 越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏 D . 测量中，当 $\text{[math]}$ 的阻值为图乙中的 $\text{[math]}$ 时，指针位于表盘中央位置的右侧
（3） .某同学想通过一个多用电表中的欧姆挡，直接去测量某电压表(量程10V)的内阻(大约为几十千欧)，欧姆挡的选择开关拨至倍率“×1k”挡.先将红、黑表笔短接调零后，选用图丙中(填“A”或“B”)方式连接.在本实验中，如图丁所示为欧姆表和电压表的读数，请你利用所学过的知识，求出欧姆表电池的电动势，E=V。(计算结果保留3位有效数字)

用多用电表进行了几次测量，指针分别处于a和b的位置，如图，若多用电表的选择开关处于直流电流100mA档，则a指针的读数为mA；若多用电表的选择开关处于直流电流电压2.5V档，则a指针的读数为 V；若多用电表的选择开关处于电阻×100档，则b指针的读数为Ω．

如图为多用电表的内部结构图，开关s接____时，电表作为较小量程的电流表使用．（）

A . 1 B . 2 C . 4 D . 6

下列电表中，属于多用电表的是（）

A .

B .

C .

D .

在练习使用多用电表的实验中,某同学把多用电表连入如图甲所示的电路中。在经过正确的操作后得到如图乙所示的示数。

（1）旋转旋转开关，使得尖端对准直流电压50V档，闭合开关S，此时测得的是两端的电压，示数为V；
（2）旋转旋转开关，使得尖端对准直流电流10mA档，闭合开关S，此时测得的是通过的电流，示数为 $\text{[math]}$ ；
（3）若断开电路中的电键，旋转旋转开关使其对准×10欧姆档，此时测得的是电阻，示数为Ω。

某同学为了将一量程为3V的电压表改装成可测量电阻的仪表——欧姆表。

（1）先用如图甲所示电路测量该电压表的内阻，图中电源内阻可忽略不计，闭合开关，将电阻箱阻值调到 $\text{[math]}$ 时，电压表恰好满偏；将电阻箱阻值调到 $\text{[math]}$ 时，电压表指针指在如图乙所示位置，则电压表的读数为V。由以上数据可得电压表的内阻 $\text{[math]}$ = $\text{[math]}$ 。
（2）将图甲的电路稍作改变，在电压表两端接上两个表笔，就改装成了一个可测量电阻的简易欧姆表，如图丙所示，为将表盘的电压刻度转换为电阻刻度，进行了如下操作：闭合开关，将两表笔断开，调节电阻箱，使指针指在“3.0V”处，此处刻度应标阻值为（选填“0”或“ $\text{[math]}$ ”）；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻，找出对应的电压刻度，则“1V”处对应的电阻刻度为 $\text{[math]}$ 。
（3）若该欧姆表使用一段时间后，电池内阻不能忽略且变大，电动势不变，但将两表笔断开时调节电阻箱，指针仍能满偏，按正确使用方法再进行测量，其测量结果将_______。

A . 偏大 B . 偏小 C . 不变 D . 无法确定

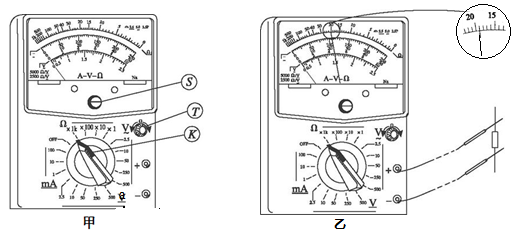

下面甲图为多用电表的示意图，其中S、T、K为三个可调节的部件儿．其中S为指针定位螺丝，T为电阻挡调零旋钮．K为选择开关．现用此用电表测量一阻值为10000Ω到30000Ω的定值电阻．

（1）测量操作步骤如下，请你给出正确的操作步骤：．
a．将黑、红表笔分别插入“+”、“-”插孔，笔尖相互接触，调节部件T，使多用电表指针指向右面的欧姆零刻线位置

b．调节部件K，使它的尖端指向“×1K”的位置

c．调节部件K，使其指向“off”档

d．将黑红表笔的笔尖分别接触待测电阻的两端，测出电阻值
（2）实际测量时的指针如图乙所示，该电阻的阻值为Ω．

用多用电表进行了几次测量，指针分别处于a、b的位置，如图所示．若多用电表的选择开关处于表格中所指的挡位，a和b的相应读数是多少？请填在表格中．

图片_x0020_691487816

指针位置	选择开关所处档位	读数
a	直流电流100mA	mA
a	直流电压2.5V	V
b	电阻×100	Ω

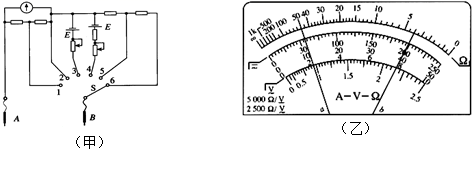

多用电表是实验室和生产实际中常用的仪器．

（1）如图甲是一个多用电表的内部电路图，在进行电阻测量时，应将S拨到或两个位置，在进行电压测量时，应将S拨到或两个位置．
（2）使用多用电表进行了两次测量，指针所指的位置分别如图乙中a、b所示．若选择开关处在“×10 $\text{[math]}$ ”的电阻档时指针位于a，则被测电阻的阻值是 $\text{[math]}$ ．若选择开关处在“直流电压2.5V”档时指针位于b，则被测电压是V；

某同学组装完成的简易多用电表的电路图如图所示。图中E是电池：R₁、R₂、R₄、R₅是固定电阻，R₃是可变电阻，G是表头，A端和B端分别与两表笔相连。该多用电表有5个挡位。下列说法正确的是（）

图片_x0020_100022

A . 图中的B端与黑色表笔相连 B . 直流电流档的“1”档比“2”档量程大 C . 只有当R₅>R₄时，才会有直流电压档“5”比“4”档量程大 D . “3”档测电阻时，更换倍率需要重新欧姆调零，即调整R₃

用多用电表的欧姆挡测量一未知电阻的阻值。若将选择倍率的旋钮拨至“×100”挡时，测量时指针停在刻度盘 0Ω附近处，为了提高测量的精确性，有下列可供选择的步骤：

A．将两根表笔短接

B．将选择开关拨至“×1k”挡

C.将选择开关拨至“×10”挡

D．将两根表笔分别接触待测电阻的两端，记下读数

E.调节调零电阻，使指针停在 0Ω刻线处

F.将选择开关拨至交流电压最高挡

将上述必要的步骤选出来，这些必要步骤的合理顺序是（填写步骤前的代号）；若操作正确，上述 D 步骤中，指针偏转情况如图所示，则此未知电阻的阻值 R_x=。

图片_x0020_2018980503

某实验小组利用多用表测3V量程的电压表内阻，红、黑表笔如图所示，该小组同学把选择开关拨“ $\text{[math]}$ 1k欧姆挡上，欧姆调零后，测得电压表内阻如图所示，电压表读数如图所示：

图片_x0020_433212475

（1）由图可得电压表内阻 $\text{[math]}$ 。
（2）由图可得电压表读数V。
（3）在图中，多用表的黑表笔与电压表的（选“+”或“-”）接线柱上导线相接。

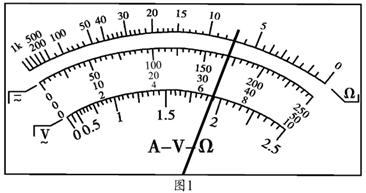

在“练习使用多用电表”实验中：

图片_x0020_100020

（1）如图1所示，为一正在测量中的多用电表表盘，如果用欧姆挡“× 100”测量，则读数为 $\text{[math]}$ ；如果用“直流5V”挡测量，则读数为V；
（2）甲同学利用多用电表测量电阻，他用欧姆挡“× 100”测量时发现指针偏转角度过大，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，正确的操作顺序为（填写选项前的字母）；
A ．将选择开关旋转到欧姆挡“× 1k”的位置

B ．将选择开关旋转到欧姆挡“× 10”的位置

C ．将两表笔分别与被测电阻的两根引线相接完成测量

D ．将两表笔短接，调节欧姆调零旋钮使指针指向“ $\text{[math]}$ ”
（3）乙同学利用多用电表测量图2、图3所示电路中小灯泡正常工作时的有关物理量，以下操作正确的是______。

A . 将选择开关旋转到合适的电压挡，闭合开关，利用图2 的电路测量小灯泡两端的电压 B . 将选择开关旋转到合适的欧姆挡，闭合开关，利用图2 的电路测量小灯泡的电阻 C . 将选择开关旋转到合适的电流挡，闭合开关，利用图3 的电路测量通过小灯泡的电流

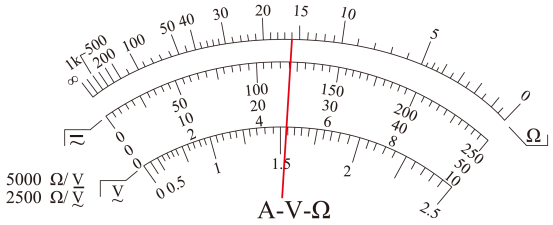

某同学用多用电表测量一电压表的内阻。

⑴将多用电表的挡位调到电阻“×1k”挡，再将红表笔和黑表笔短接，进行欧姆调零。

⑵再将多用电表的红表笔与电压表的（填“正”或“负”）接线柱相连，黑表笔连接电压表的另一个接线柱。

⑶多用电表指针稳定后，如图所示，则电压表的内阻为16.0kΩ。若此时电压表的表盘示数为3.2V，则该多用电表的电源电动势为V（计算结果保留2位有效数字）。

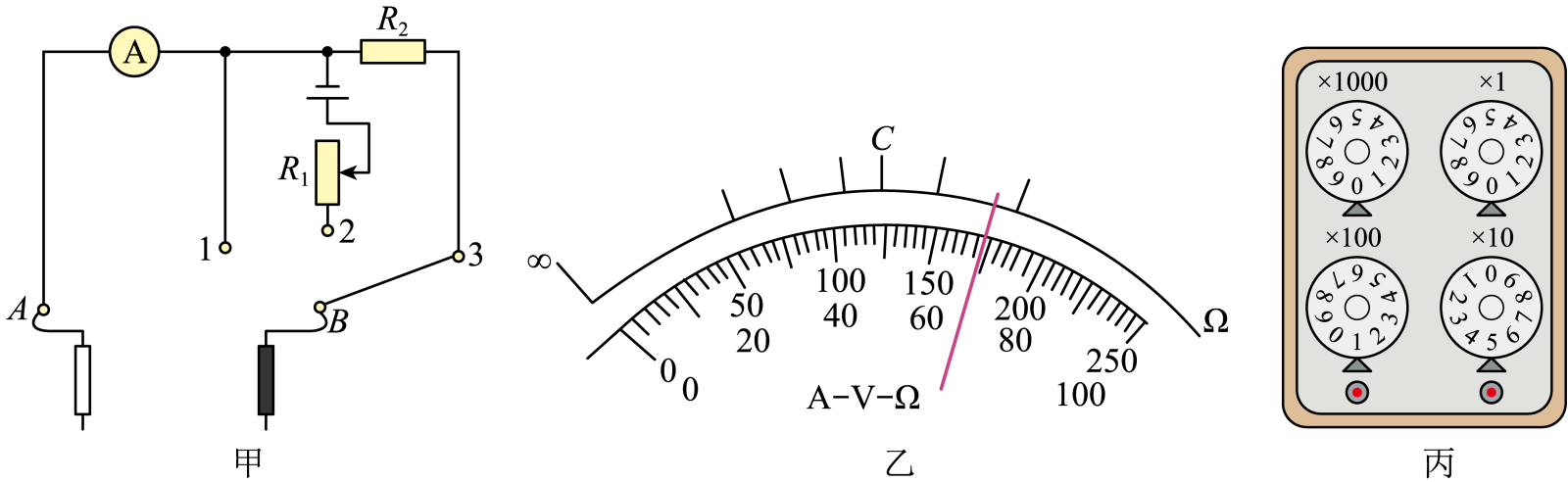

如图甲为物理兴趣小组设计的多用电表的电路原理图。他们选用内阻R_g=10Ω、满偏电流I_g=10mA的电流表、标识不清的电源，以及由定值电阻、导线、滑动变阻器等组装好的多用电表。当选择开关接“3”时为量程250V的电压表。该多用电表表盘如图乙所示，下排刻度均匀，上排刻度线对应数值还没有及时标出。

（1）由题中所给已知条件可得图甲中电阻R₂=Ω。
（2）选择开关接“1”时，两表笔接入待测电路，若指针指在图乙所示位置，其读数为mA。
（3）兴趣小组在实验室找到了一个电阻箱，利用组装好的多用电表设计了如下从“校”到“测”的实验：
①该多用电表A﹑B接线柱中（填写A或B）应接红表笔
②将选择开关接“2”，红黑表笔短接，调节R₁的阻值使电表指针满偏；
③将多用电表红黑表笔与电阻箱相连，调节电阻箱使多用电表指针指在电表刻度盘中央C处，此时电阻箱如图丙所示，则C处刻度线的标注值应为Ω。
④用待测电阻Rx代替电阻箱接入两表笔之间，表盘指针依旧指在图乙所示位置，则计算可知待测电阻约为Rx=Ω。（保留三位有效数字）
