关于多用电表及其使用,下列说法中正确的是(  )
A . 拿到多用电表时指针未指在刻度最左端,应先用电阻的调零旋钮调零 B . 测直流电压时,其红表笔接低电势处 C . 测电路中某个电阻的阻值时,要将该电阻与其它元件断开 D . 换测另一个电阻时都必须重新调零
在“练习使用多用电表”的实验中.

①用多用电表测量某电阻,将档位旋钮调至“×10”档,读数时发现指针偏转角太大,为使测量结果更加准确,则应改用档.(选填字母代号即可)

A.×1        B.×100        C.×1000

②多用电表使用时间长了,其内阻会明显变大.继续使用该表测电阻时,通过使用“调零旋钮”进行调零仍能使用,假设调零前后电池的电动势不变,则调零后用该表测得的电阻值与电阻的真实值相比,将.(选填字母代号即可)

A.偏大         B.偏小        C.不变

③如图所示,闭合开关后发现小灯泡不亮,欲用多用电   表检查该电路某处是否发生“断路”,在保持电路完整的情况下,应使用多用电表的进行测量.(选填字母代号即可)

A.电阻档               B.电流档     C.交流电压档           D.直流电压档.

一多用电表的电阻挡有三个倍率,分别是×1、×10、×100.用×10挡测量某电阻时,操作步骤正确,发现表头指针偏转角度很小,为了较准确地进行测量,应换到挡.如果换挡后立即用表笔连接待测电阻进行读数,那么缺少的步骤是,若补上该步骤后测量,表盘的示数如图所示,则该电阻的阻值是Ω.

根据所学知识填空:

  1. (1) 为了测量电阻,现取一只已经完成机械调零的多用电表,如图甲所示,请根据下列步骤完成电阻测量:

    ①将K旋转到电阻挡“×100”位置.

    ②将插入“+”、“﹣”插孔的表笔短接,旋动部件(选填“C”或“D“),使指针对准电阻的“0”刻度线.

    ③将调好零的多用电表按正确步骤测量一电学元件P的电阻,P的两端分别为a、b,指针指示位置如图甲所示.为使测量比较精确,应将选择开关旋到(选填:“×1“、“×10”、“×1k”)的倍率挡位上,并重新调零,再进行测量.

  2. (2) 多用电表电阻档的内部电路如图乙虚线框中所示,电源电动势为E、内阻为r,R0为调零电阻,Rg为表头内阻,电路中电流I与待测电阻的阻值Rx关系式为

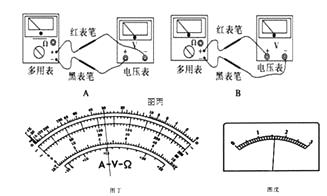

  3. (3) 某同学想通过多用电表中的欧姆档去测量一量程为3V的电压表内阻.该同学将欧姆档的选择开关拨至“×1k“的倍率挡,并将红、黑表笔短接调零后,应选用图丙中(选填“A”或“B”)方式连接.在进行了正确的连接、测量后,欧姆表的读数如图丁所示,读数为Ω,这时电压表的读数为如图戊所示.若该欧姆档内阻为24kΩ,则可算出欧姆档内部所用电池的电动势为 V(计算结果保留两位有效数字).

如图所示,电路中有三根导线,其中一根是断的,电源、电阻R1、R2及另外两根导线是好的。为了查出断导线,某学生想先用多用电表的红表笔连接在电源的正极a,再将黑表笔连接在电阻R1的b端和R2的c端,并观察多用电表指针的示数。下列选项中符合操作规程的是(  )

A . 直流10 V挡 B . 直流0.5 A挡 C . 直流2.5 V挡 D . 欧姆挡
如图所示是一个欧姆表的外部构造示意图,其正、负插孔内分别插有红、黑表笔,则虚线内的电路图应是选项图中的(   )

A . B . C . D .

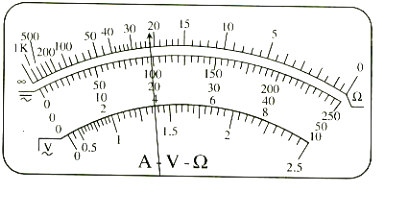

某学生用多用电表测量一个电阻的阻值.将选择开关置于“×1”挡时,指针在a位置;将选择开关置于“×10"挡时,指针在b位置(如图).并且,换挡后都进行了电阻调零操作.该电阻较为准确的测量值是(     )

A . 18Ω B . 180Ω C . 200Ω D . 2000Ω
如图1所示为多用电表的示意图,其中S、K、T为三个可调节的部件,现用此电表测量一阻值约为20﹣30Ω的定值电阻,测量的某些操作步骤如下:

  1. (1) 调节可调部件,使电表指针停在位置.
  2. (2) 调节可调部件K,使它的尖端指向位置.
  3. (3) 将红、黑表笔分别插入“+”“﹣”插孔,笔尖相互接触,调节可调部件,使电表指针指向位置.
  4. (4) 在用多用电表测量另一电阻的阻值时,电表的读数如图2所示,该电阻的阻值为Ω.
某实验小组在练习使用多用电表,他们正确连接好电路,如图甲所示。闭合开关S后,发现无论如何调节电阻箱R0 , 灯泡都不亮,电流表无读数,他们判断电路可能出现故障。经小组讨论后,他们尝试用多用电表的欧姆挡来检测电路。已知保护电阻R=15Ω,电流表量程为50mA。操作步骤如下:

①将多用电表挡位调到电阻“×1”挡,再将红、黑表笔短接,进行欧姆调零;

②断开甲图电路开关S,将多用电表两表笔分别接在a、c上,多用电表的指针不偏转;

③将多用电表两表笔分别接在b、c上,多用电表的示数如图乙所示;

④将多用电表两表笔分别接在c、e上,调节R0=20Ω时,多用电表示数如图丙所示,电流表的示数如图丁所示。

回答下列问题:

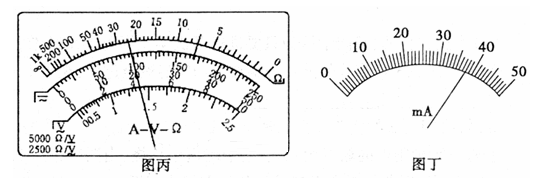

  1. (1) 图丙中的多用表读数为Ω;图丁中的电流表读数为mA。
  2. (2) 操作步骤④中,多用电表红表笔应接(选“c”或“e”)点。
  3. (3) 电路的故障可能是________。
    A . 灯泡短路 B . 灯泡断路 C . 保护电阻R短路 D . 保护电阻R断路
  4. (4) 根据以上实验得出的数据,同学们还计算出多用电表内部电源的电动势E’=V(结果保留3位有效数字)。
在“用多用电表测电阻、电流和电压”的实验中。
  1. (1) 在用多用电表测电流或电阻的过程中,下列说法中正确的是________。(多选)
    A . 在测量电阻时,更换倍率后必须重新进行欧姆调零 B . 在测量未知电阻时,必须先选择倍率最大挡进行试测 C . 在测量未知电流时,必须先选择电流最大量程进行试测
  2. (2) 测量时,多用电表的指针指在如图所示位置。若选择开关处于“10V”挡,其读数为V;若选择开关处于“×10”挡,其读数为Ω。

一块多用电表的电阻挡有三个倍率,分别是×10,×100,×1000。用×100挡测量某电阻时,操作步骤正确,发现表头指针偏转角度很大,如图中虚线位置.为了较准确地进行测量,应换到挡,换挡后需要先进行的操作,再进行测量.若正确操作后进行测量时表盘的示数如图,则该电阻的阻值是Ω,若此时还可当电流表使用,则电流表指针读数(量程50mA)是mA.(实线位置)

某同学制作了简单的指针式多用电表,图甲为该多用电表的电路原理图,其中选用的电流表的满偏电流为50mA,当选择开关接3时是量程为250V的电压表,该多用电表表盘刻度如图乙所示,C为表盘正中间的刻度。

请使用该同学制作的多用电表完成如下的有关操作和推算。

  1. (1) 选择开关接1时指针在图乙所示位置,则其读数为,另一次测量时选择开关接3,指针仍在图乙所示位置,则其读数为
  2. (2) 选择开关接2时,多用电表为一个倍率“×10”的欧姆表,若图乙中C处的刻度为

    15,则甲图中电源的电动势为V,使用较长时间后,电源电动势降为7.2V,重新进行欧姆调零后,测得某一导体电阻值为100Ω,则这个导体的真实电阻值为Ω。

在“练习使用多用电表”实验中:
  1. (1) 若多用电表的电阻挡有三个挡位,分别是“ l”挡、“ 10”挡和 “ 100”挡,当用“ 10”挡测量某电阻 时,操作步骤正确,发现表头指针偏转角度过大,为了较准确地进行测量,应换到挡,换挡后应先(填缺少的步骤),之后用表笔连接待测电阻进行读数,如图甲所示,由表盘刻度读得该电阻的阻值是Ω。

    图片_x0020_100019

  2. (2) 如图乙所示,闭合开关后发现小灯泡不亮,欲用多用电表检查该电路某处是否发生断路,在保持电路完整的情况下,应使用多用电表的____进行测量。(选填字母代号即可)
    A . 电阻挡 B . 电流挡 C . 交流电压挡 D . 直流电压挡
  3. (3) 某同学利用多用电表测量二极管的反向电阻,将红、黑表笔分别插入正、负表笔插孔,将二极管的两个极分别记为a端和b端,红表笔接a端、黑表笔接b端时,指针几乎不转;红表笔接b端、黑表笔接a端时,指针偏转角很大。则为了测量该二极管的反向电阻,应将红表笔接二极管的__(填“a”或“b”)端。

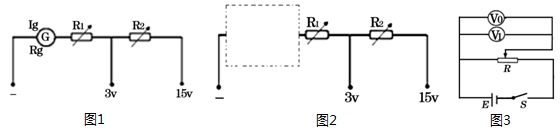

如图1所示为一个多量程电压表的电路,其表头为动圈式直流电流计,量程Ig=10mA、内阻Rg=200Ω,R1、R2为可调电阻.

  1. (1) 可调电阻应调为R1= Ω;
  2. (2) 现发现表头电流计已烧坏,我们要修复该电压表,手边只有一个“量程为2mA、内阻为40Ω”的电流计G2和一个电阻为10Ω的定值电阻R3 . 要使修复后电压表的满偏电流仍为10mA,请在图2虚框内画出该电压表的修复电路.
  3. (3) 修复后的电路中,可调电阻R2应调为 R2=Ω;
  4. (4) 接着用图3的电路对修复电压表的3V量程表进行校对,V0为标准电压表、V1为修复电压表.发现修复电压表V1的读数始终比标准电压表V0略大.应用以下哪种方法进行微调______.
    A . 把R1略微调小 B . 把R1略微调大

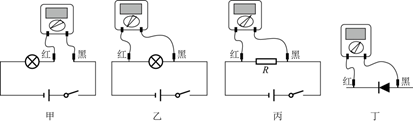

某同学练习使用多用电表测电流、电压和电阻。图甲为用电流档测小灯泡电流的原理示意图,图乙为用电压档测量小灯泡电压的原理示意图,图丙为用欧姆档测量电阻阻值的原理示意图,图丁为用欧姆档测量二极管的正向电阻的原理示意图。其中甲、乙、丙三图中开关在测量时都处于闭合状态。判断实验中四图符合操作规程的为(   )

图片_x0020_100007

A . 图甲 B . 图乙 C . 图丙 D . 图丁
为确定某电子元件的电气特性,用多用表测量该元件的电阻,选用“×100”倍率的电阻挡测量,发现多用表指针偏转过大,因此需选择倍率的电阻挡(填“×10”或“×1k”),并再进行测量,多用表的示数如图所示,测量结果为Ω.

  图片_x0020_742710867

某同学在做多用电表测电阻的实验中:
  1. (1) 测量某电阻时,用×10Ω档时,发现指针偏转角度过大,他应该换用档(填×1Ω档或×100Ω档),换档后,在测量前要先
  2. (2) 如图所示,A、B、C是多用表在进行不同测量时,转换开关分别指示的位置,D是多用表表盘指针在测量时的偏转位置。

    图片_x0020_100021

    若用A档测量,指针偏转如D,则读数是

    若用B档测量,指针偏转如D,则读数是

    若用C档测量,指针偏转如D,则读数是

  3. (3) 有一种新型的材料,电阻率约为10-1~1Ω·m。为了准确测定它的电阻率,某同学截取了一段用该种材料制成的导线,用游标卡尺(游标为20分度)测量它的长度,用螺旋测微器测量它的直径,如图所示。请读出导线的长度测量值L= mm,直径测量值d= mm。

    图片_x0020_100022

某同学为了制作一个简易台灯:先将电源、开关、小灯泡和滑动变阻器连成图甲所示的电路,闭合开关,调节滑动变阻器的滑片,使小灯泡达到合适亮度;然后用图乙所示的多用电表测量滑动变阻器接入电路的阻值,以便用定值电阻代替滑动变阻器完成制作。

请完成相关实验步骤(多用电表已机械调零,小灯泡仍在发光):

⑴预估:根据滑动变阻器的最大阻值及滑片位置,估计接入电路的阻值约

⑵选挡:将(选填“ ”“ ”或“ ”)旋转到位置;

⑶调零:将红、黑表笔分别插入“+”“-”插孔,短接红黑表笔,旋转(选填“ ”“ ”或“ ”),使指针

⑷测量:①;②将黑表笔与滑动变阻器金属杆上的接线柱接触,红表笔与滑动变阻器的接线柱(选填“ ”“ ”“ ”或“ ”)接触。多用电表的指针位置如图丙,其读数为

某同学用以下器材组装一简易欧姆表:

毫安表A(量程0~50mA)

电阻箱R(阻值0~999.9Ω)

学生电源(输出电压0~16V)

红,黑表笔各一只

导线若干

实验步骤如下:

  1. (1) 用导线将毫安表A、电阻箱R、学生电源串联起来,两只表笔一只接毫安表的负极,一只接学生电源负极,为使电流从黑色表笔流出,和毫安表相连的表笔应为(选填“红”或“黑”)表笔;
  2. (2) 将学生电源的电压调至2V,电阻箱调到100.0Ω,将两表笔短接,发现毫安表指针向右偏转,调节电阻箱阻值,当阻值为35.0Ω时,发现毫安表恰好满偏,此时电路中的总电阻为Ω;(结果保留一位小数)
  3. (3) 断开两表笔,他在毫安表0刻度处标记“”,“50mA”刻度处标记“0”,并在其他刻度处标上正确阻值成为一个简易欧姆表,则25mA处应标记Ω;(结果保留一位小数)
  4. (4) 将学生电源的电压调至6V,将两表笔短接,调节电阻箱直到毫安表满偏,此时该欧姆表的倍率为(选填“×2”“×3”或“×10”),将一未知电阻接入两表笔之间,发现毫安表指在25mA处,该电阻的阻值为Ω(结果保留一位小数)。

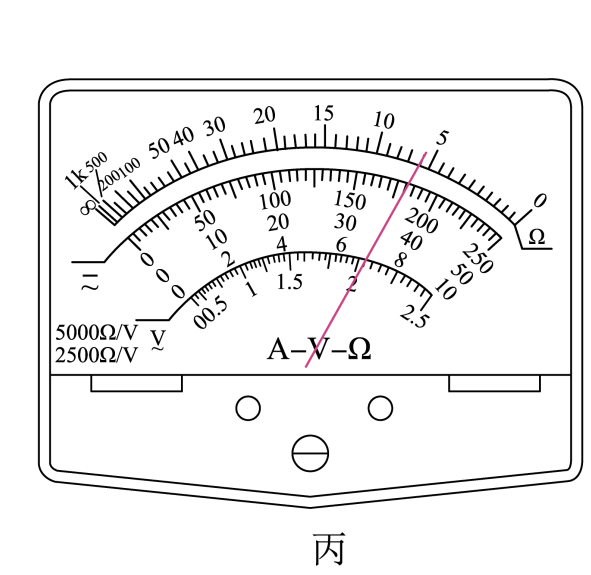

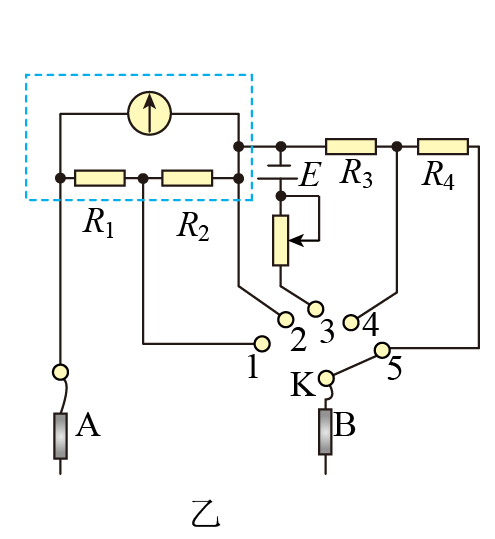

图甲是一个多用电表,图乙是多用电表的简化电路图,电流挡的两个量程为10mA和3mA,电压挡的两个量程为10V和4V,表盘如图丙所示。

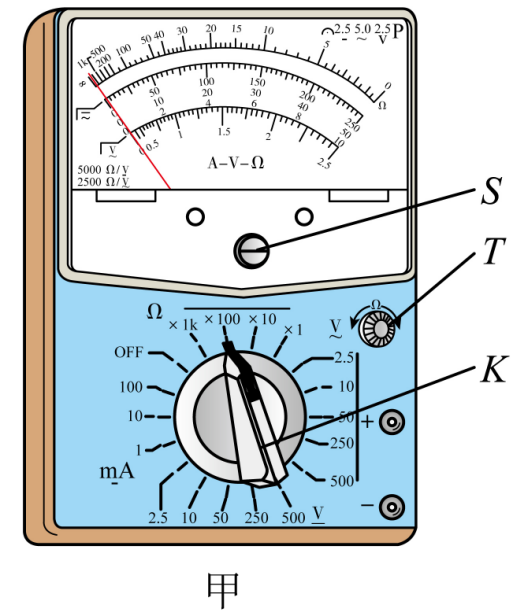

  1. (1) 在测量电阻时,要用到图甲中的选择开关K和部件S、T。请完成下列测量步骤:

    ①旋动部件,使指针对准电流的“0”刻度线。

    ②将K旋转到电阻挡适当的倍率位置。

    ③将插入“+”“-”插孔的两表笔短接,旋动部件,使指针对准电阻的刻度线(选填“0”或“∞”)。

  2. (2) 对于图乙,下列说法正确的是____(请填写选项前面对应的字母)
    A . A表笔应为黑表笔,B表笔应为红表笔 B . 当选择开关K旋到“1”时,对应的是电流挡,量程为3mA C . 当选择开关K旋到位置“5”测量时,A表笔应接电势高的点 D . 当选择开关K旋到位置“3”时是电阻挡。某同学测量一电阻时,由于粗心将红、黑表笔插反,这对最终的测量结果没有影响
  3. (3) 当图乙中的选择开关K旋到“3”时,内部电源电动势为4.5V.欧姆调零后,在A、B两表笔之间接入一个待测电阻,发现表头G刚好半偏,则A、B之间所接的电阻为Ω,对应的倍率为(选填“×1”、 “×10”、“×100”、“×1k”)。
