如图所示，物体的运动分三段，第1、2s为第Ⅰ段，第3、4s为第Ⅱ段，第5s为第Ⅲ段，则下列说法中正确的是（）

A . 第1s与第5s的速度方向相反 B . 第1s的加速度大于第5s的加速度 C . 第Ⅰ段与第Ⅲ段平均速度相等 D . 第Ⅰ段和第Ⅲ段的加速度与速度的方向都相同

如图所示为两物体a、b从同一位置沿同一直线运动的速度图象，下列说法正确的是（）

A . a、b加速时，物体a的加速度小于物体b的加速度 B . 第20s和第60s时，两物体a、b的间距相等 C . 第40s时，两物体a、b速度相等，相距200m D . 第60s时，物体b在物体a的后方

如图是一辆汽车做直线运动的x﹣t图象，对线段OA、AB、BC、CD所表示的运动，下列说法正确的是（）

A . OA段运动最快 B . AB段静止 C . CD段表示的运动方向与初始运动方向相同 D . 4 h内汽车的位移大小为60 km

竖直升空的火箭，其速度图象如图所示，由图可知（）

A . 火箭上升到最高点所用时间是40s B . 火箭前40s上升，以后下降 C . 火箭的加速度始终是20m/s² D . 火箭离地最大的高度是48000m

如图所示，表示物体做匀变速直线运动的图象是（）

A .

B .

C .

D .

如图甲所示，滑雪运动员沿斜坡高速向下滑行，其速度﹣时间图象如图乙所示，则由图象中AB段曲线可知，运动员在此过程中（　　）

A . 做曲线运动 B . 机械能守恒 C . 所受力的合力不断减小 D . 平均速度v＜ $\text{[math]}$

如图所示是某质点运动的υ﹣t图象，下列判断正确的是（　　）

A . 在第2s末，质点的速度方向发生改变 B . 在0～2s内，质点做直线运动，在2～4s内，质点做曲线运动 C . 在0～2s内，质点的位移大小为2m D . 在2～4s内，质点的加速度不断减小，方向发生了改变

如图是质量m=3kg的质点在水平面上运动的v-t图象，以下判断正确的是（）

A . 在t=1.0s时，质点的加速度为零 B . 在1.0-3.0s时间内，质点的平均速度为1m/s C . 在0-2.0s时间内，合力对质点做功为零 D . 在1.0-4.0s时间内，合力对质点做功的平均功率为6W

质量为2kg的物体在水平推力F的作用下沿水平面做直线运动，一段时间后撤去F，其运动的 $\text{[math]}$ 图象如图所示 $\text{[math]}$ 取 $\text{[math]}$ ，求：

（1）物体与水平面间的动摩擦因数 $\text{[math]}$ ；
（2）水平推力F的大小；
（3） $\text{[math]}$ 内物体运动位移的大小．

竖直升空的火箭，其速度图象如图所示，由图可知（）

A . 火箭上升到最高点所用的时间是50s B . 火箭前50s上升，以后下降 C . 火箭的加速度始终是16m/s² D . 火箭离地的最大高度是44000m

质量为1kg的质点在x-y平面上做曲线运动，在x方向的速度图象和y方向的位移图象如图所示.下列说法正确的是( )

图片_x0020_100010

A . 质点的初速度为5m/s B . 质点所受的合外力为3N C . 2s末质点速度大小为6m/s D . 质点2s末的位移为10m

如图，在物体运动的图线中，表示物体所受合外力为零的是（）

A .

B .

C .

D .

a、b 两质点在同一直线上运动的位移--时间图线如图所示，b 质点的加速度大小始终为 0.2m/s² ，两图线相切于（5s，2.7m）的点，则( )

图片_x0020_100001

A . 前 5s 内，a、b 两质点运动的位移相等 B . 图中 x_o 应为-2.8m C . b 质点的初速度是 1.8m/s D . t=5s 时，a、b 两质点的速度均为 0.54m/s

物体的瞬时速度与时刻对应，一枚火箭由地面竖直向上发射，其速度一时间图像如图所示，由图像可知（）

图片_x0020_100003

A . 0~t_a如段火箭的加速度小于t_a~t_b段火箭的加速度 B . 0~t_b段火箭是上升的，在t_b~t_c段火箭是下落的 C . t_c时刻火箭离地面最远 D . t_c时刻火箭回到地面

一个质点做直线运动的v-t图像如图所示，下列判断正确的是（）

图片_x0020_100004

A . 质点在0~5s内的位移大小为10m B . 质点在10s末离出发点最远 C . 质点在整个0~12s内的运动过程中，10~12s内的加速度最大 D . 质点在0~8s内的平均速度为1m/s

如图所示为某质点做直线运动的v－t图像，下列说法正确的是（）

图片_x0020_100002

A . 0～4s内质点先静止后做匀速直线运动 B . 质点在3s末的速度为1m/s C . 2～4s内质点加速度大小不变，方向与运动方向相同 D . 0～4s内质点通过的位移为2m

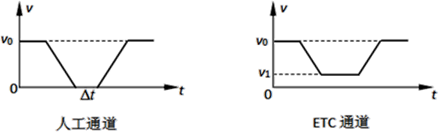

交通运输部发出通知部署ETC推广安装。如图是小车分别经过收费站的人工通道和ETC通道的v-t图，已知小车加速、减速时加速度大小均为a，小车通过两种通道时从开始减速到恢复到原速度所行驶的距离一样，则与走人工通道相比，走ETC通道节省的时间为（）

图片_x0020_100005

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

a、b、c三个物体在同一条直线上运动，三个物体的位移x-时间t图像如图所示，c是一条抛物线，坐标原点是抛物线的顶点，下列说法正确的是（）

A . 在0~5s内，a、b两物体都做匀速直线运动 B . 在0~5s内，a、b两物体都做匀变速直线运动 C . 物体c做匀加速运动，加速度大小为0.2m/s² D . 在0~5s内，a、b越来越远，b、c越来越近

如图所示，图甲为质点a和b做直线运动的位移-时间（x-t）图像，图乙为质点c和d做直线运动的速度-时间（v-t）图像，由图可知（）

A . t₁到t₂时间内，b和d两个质点的运动方向均发生了改变 B . t₁到t₂时间内，b和d两个质点的速度均先减小后增大 C . 若t₁时刻a、b两质点第一次相遇，则t₂时刻a、b两质点第二次相遇 D . 若t₁时刻c、d两质点第一次相遇，则t₂时刻c、d两质点第二次相遇

汽车在平直的公路上运动，其 $\text{[math]}$ 图像如图所示，则在0～ $\text{[math]}$ 的时间内和 $\text{[math]}$ ～ $\text{[math]}$ 的时间内，汽车的（）

A . 运动方向相同 B . 位移相同 C . 平均速度相同 D . 加速度相同
