电阻的串联 知识点题库

将灯L₁、L₂串联在电路中，灯L₁较亮，灯L₂较暗，原因是R₁>R₂ ， 则通过这两盏灯的电流和灯两端的电压的关系，正确的是（  ）

如图所示，将两只额定电压相同的灯泡L₁、L₂串联在电路中，闭合开关S后，发现灯泡L₁较亮，灯泡L₂较暗，此现象说明

修理家用电器时需要一只4.75kΩ的电阻，但手头只有10kΩ、8kΩ、500Ω和300Ω的电阻若干，要用最少个数的电阻得到最接近所需要的电阻值，连接方法是，得到的电阻阻值为．

如图所示的电路中，电源电压保持不变，R₁=30Ω，R₂=20Ω，电流表的示数为0.2A，则R₁、R₂串联后的总电阻为 Ω，电源电压为 V，R₁两端分得的电压为 V．

下列电路中，已知电源电压相等，且R₁＜R₂ ， 则电路中电流表的示数最大的是（  ）

半导体材判的导电能力介于导体和绝缘体之间．其电阻受温度影响较大．下图甲是某种半导体材料的电阻随温度变化的关系图象．根据这种半导体材料电阻的特性，小星和他的同学设计了一个电路（如图乙），可以测定某一空间的温度．使用的器材如下：半导体电阻、电源、电流表（0～0.6A）．开关，定值电阻R．（阻值为10Ω）、导线若干．

如图所示，R₁=R₂=R₃=3欧，则电键K断开和闭合时，M、N间的电阻分别为（   ）

两个电阻的阻值分别为4Ω、6Ω，串联接入电路时，其等效电阻为Ω；并联接入电路时，其等效电阻为Ω．

串联电路中有两个电阻，R₁=10Ω，R₂=20Ω，那么电路的总电阻是（   ）

R₁、R₂的电阻分别为5Ω和10Ω，把它们串联在电路中，总电阻为Ω，R₁和R₂两端的电压之比是；通过R₁、R₂的电流之比是．把它们并联在电路中，R₁和R₂两端的电压之比是；通过R₁、R₂的电流之比是．

如图1是水果自动筛选装置，它能将质量小于一定标准的水果自动剔除，其原理如下：传送带上的水果经过检测点时，使压敏电阻R的阻值发生变化，AB间的电压也随之发生改变，当U_AB＜3V时，机械装置启动，将质量不达标的小水果推出传送带，实现自动筛选功能．已知：电源电压为12V，R₀=20Ω，压敏电阻R的阻值随压力变化关系如图2所示．

求：

分别标有“6V，2W”和“12V，8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（ ）

为了比较电阻R₁和R₂的大小，四位同学分别设计了如图所示的电路，其中能够比较出电阻R₁和R₂大小关系的电路是（  ）

请设计实验：用一个电源、一只开关、一只电压表（或电流表），比较两只待测电阻阻值大小．

如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（   ）

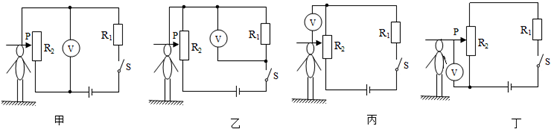

如图是简易的身高测量仪，用滑片在绷直的电阻丝上滑动代替滑动变阻器．将电压表改装成 身高显示仪，要求所测身高越高，显示仪示数越大，且刻度均匀．

如图所示电路，电源电压18V恒定不变，小灯泡L标有“12V6W”的字样，滑动变阻器的规格为“200Ω1A”，电流表量程“0～0.6A”电压表量程“0～15V”，闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），求：

如图所示是滑动变阻器的结构示意图，CD间的电阻为Ω。若R_AB=100Ω，R_BD=60Ω，则AC间的电阻为Ω。

如图所示的电路中，电源电压U=10V，R₁=5Ω，R₂=20Ω。只闭合S₁时，电路中的工作电流是A；当只闭合S₂时电路消耗功率为P，只闭合S₁和S₃电路消耗功率为P′，则两次功率之比P：P′等于。

如图甲是某自动控温电热水器的电路图，其中控制电路电压恒为6V，R₁为热敏电阻，置于水箱中产生的热量对水箱中水温的影响忽略不计，R₁阻值随温度变化的关系如图乙所示，R₂为可调电阻，用来设定电热水器的水温。R₃、R₄为纯电热丝，均置于水箱中，R₃=22Ω；电磁铁线圈电阻忽略不计，当电磁铁电流达到0.2A时，继电器衔铁被吸下来。（工作过程中，电源电压均保持不变），请完成下列问题：
