电阻的串联 知识点题库

铭牌上标有“6V 10Ω”的电铃，要串联一个欧姆的电阻，才能使它在9伏特的电压下正常工作．

有两个电阻R₁=6Ω，R₂=9Ω，若把这两个电阻串联在电路中；通电相同时间后，R₁、R₂产生的热量之比为；若把这两个电阻并联在电路中，通电相同时间后，R₁、R₂产生的热量之比为．

有两个电阻R₁、R₂（R₁＞R₂），图中情况中阻值最大的是 （　　）

两个灯泡L₁和L₂分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（　　）

某位同学做实验时，手边只有10Ω的电阻若干只，若需要阻值为40Ω的电阻一只，应当采取的办法是 ， 他选择的依据是： 。

小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示．将小灯泡L和电阻R₀接入图乙所示的电路中，电源电压为6V，且保持不变．当开关S闭合时，小灯泡L恰好能正常发光，此时小灯泡L的电阻为Ω，功率为 W．电阻R₀的阻值为Ω．

将R₁=20Ω，R₂=30Ω两个电阻串联起来接入电路中，则电路的总电阻为Ω．

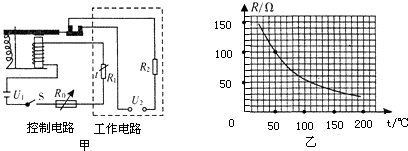

有一种电加热恒温箱，工作原理如图（甲）所示．控制电路由电压为U₁=9V的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R₀和热敏电阻R₁组成；工作电路由电压为U₂=220V的电源和电阻为R₂=44Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到60mA时，衔铁才吸合，切断工作电路；热敏电阻R₁阻值随温度变化关系如图（乙）所示．求：

某校科技小组设计了一个简易的电热器，电路原理如图所示，其中U=10V，R₁=10Ω，R₂=15Ω．求：

某兴趣小组为了研究火情监视装置，将热敏电阻Rt、警示灯L以及电压表和电流表组成如图所示电路，热敏电阻的阻值随温度的升高而减少．闭合开关S后，当火情发生时，电流表的示数（填“变大”或“变小”），警示灯的亮度（填“变亮”或“变暗”）．（设电源电压及灯丝电阻不变）

手边有36Ω、18Ω、10、8Ω、2Ω的电阻各一个，可以选择其中Ω和Ω的两个电阻串联来获得12Ω．

R₁与R₂串联后的总电阻为350Ω，已知电阻R₁=170Ω，则电阻R₂=Ω．

市场上有一种暖手鼠标垫，技术参数如图所示 . 鼠标垫内有两个10Ω的发热电阻 ， 通过控制两个发热电阻的接连方式就能实现多档位的调节功能 . 请解答下列问题 ：

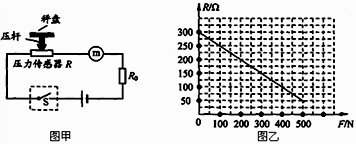

如图甲是某电子秤的原理图，m是质量表（电阻忽略不计），秤盘与压杆质量均忽略不计，电源电压10V，R₀为定值电阻。当电路中的电流大于40mA时，气电保护开关S自动断开。图乙所示是压力传感器R的阻值随所受压力F变化的图像。

电热直饮机非常普遍，它利用内部的电热丝将水烧开，打开水龙头即可有开水饮用，同时还有保温功能。下图是某学校新安装的电热直饮机，图乙是它的简化电路图（ 、 均为电热丝），各项参数如下表所示。

电热直饮机参数
热水温度：100℃	保温功率：100W
热胆容积：11L	额定电压：220V
加热功率：2200W	频率：50Hz

如图所示，电源电压为8V，R₁=4Ω，滑动变阻器的最大阻值是12Ω，P滑到左端时，通过R₁的电流A；P滑到右端时，通过R₁的电流A．

如图甲，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I“关系图像如图乙所示，则下列正确的是（   ）

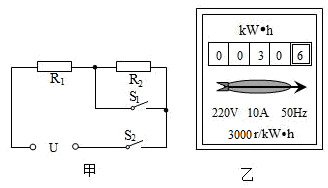

小敏妈妈买了一个新的电饭煲，小敏从说明书中得知下表中的信息，工作电路图如图甲所示，S₁为温控开关，加热电阻R₁和R₂的阻值不随温度变化。求：

额定电压	220V
额定蒸煮功率	1210W
额定保温功率	88W
频率	50Hz
容积	5L

小明在离家不远处施工，临时用导线将电水壶和电水龙头（打开几秒钟就能流出热水）接入家中电能表[3000r/(kW•h)]。如图所示。电水壶的规格为“220V 1210W”，电水龙头的规格为“220V 2420W”，当电路中单独使用电水壶烧水时，铝盘转动110r，用时120s。在电路中单独使用电水龙头洗漱时，用了180s。导线、电水壶和电水龙头的电阻不随温度变化。求：

在如图所小的电路中，电源电压保持不变。只闭合开关S₁ ， 将滑动变阻器的滑片P从最上端移动到最下端的过程中，电压表V₂的示数最小值为3V，电压表V₁与V₂的示数之差变化了2V。闭合开关S₁和S₂ ， 将滑片P从最下端移动到最上端的过程中，电阻R₃的最大功率为0.75W，当滑片P在中点时，电路总功率为P_总 ， 电压表V₁与V₂的示数之比为1：2。P_总为（ ）
