电阻的串联 知识点题库

电路中有一根电阻丝，若要使电路中的电阻变大，可以采取的方法是（）

甲、乙两个定值电阻，甲标有“16Ω  1.5A”、乙标有 “22Ω  0.5A”。现把它们串联起来，为保证电阻工作安全，则该串联电路两端允许加的最大电压为 V。

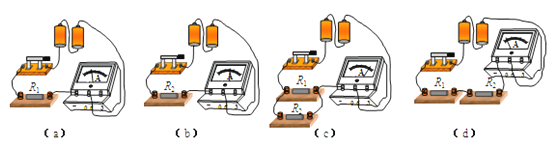

某小组同学为了研究“串、并联电路的电阻特点”，做了如下实验：他们利用两节干电池作为电源，在电路中分别接入阻值不同的R₁、R₂电阻进行实验，如图中的（a）、（b），然后分别将R₁、R₂组成并联和串联电路，如图（c）、（d）所示．请仔细观察和比较图中的装置、操作和电流表指针的偏转角度，然后归纳得出初步结论．

（1）观察比较图（c）与（a）（b）中实验情况可得： ．

（2）观察比较图（d）与（a）（b）中实验情况可得： ．

一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应联一个Ω的电阻．

如图所示，电源电压不变，闭合开关S．如果再闭合开关S₁ ， 则电流表的示数，电压表的示数．

一电阻R₁=6Ω，与电阻R₂串联后的总电阻18Ω则R₁和R₂并联后的总电阻为（   ）

电阻R₁=30Ω，与电阻R₂串联后总电阻为90Ω，则电阻R₂为Ω．

检查开车是否饮酒设备的电路如图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R₀为定值电阻， 电源电压不变。当检测酒精气体浓度增大时（ ）

蓝光LED主要部件是发光二极管。二极管的两根引线有正、负极之分，二极管导通时，其电阻为0Ω。如图所示的电路，已知R为12Ω，这时R消耗的功率为3W，电源电压是V；现将二极管正、负极对调再接入电路的相同位置，电流无法逆向通过二极管,这时通过R的电流是0.3A，则灯泡电阻R_L=（不随温度变化）。

如图所示，A和B分别是两个阻值不同的电阻R_A和R_B的电流和电压关系图，则下列判断中正确的是（   ）

有一款小鸡孵化器的电路模型，如图所示，在一般情况下，只需灯光照明，温度较低时，则需要加热．电源电压为 ， 为定值电阻， 为发热电阻丝改成的滑动变阻器，其上标有“   ”的字样，电流表                的量程为 ，电流表 的量程为 ，灯泡上标有“   ”的字样．

如图所示，已知电源电压为6V，另外手头有三个电阻R₁=15Ω，R₂＝100Ω，R₃=5Ω，R₄=25Ω，请你用其中的两个电阻在图中虚线框内连成电路，使图中的电流表的示数为0.3A。要求画出电路图，并注明连入的电阻的阻值。

交警严查酒后驾车，如图甲所示是酒精测试仪的原理图，其中R₁为定值电阻，R₂为酒精气体传感器，其阻值随酒精气体浓度β变化曲线如图乙所示，电源电压恒定不变．如果驾驶员呼出的酒精气体浓度越大，那么测试仪的 （    ）

下列关于物理概念的说法，正确的是（   ）

如图是物理兴趣小组设计的身高､体重测量仪的原理图｡电源U_A的电压为3V，电源U_B的电压大小未知，电压表量程为 ；脚踏板下方有一压敏电阻R₁ ， 其阻值随压力F大小变化规律如表格所示｡滑动变阻器R₂是竖直固定放置的电阻棒，其滑片P可以随身高的变化竖直上下移动，其接入电路的阻值与接入电路的长度成正比｡同时闭合开关S₁､S₂ ， 身高h₁=160cm的小红站在踏板上时，电流表A₁的示数为0.15A．此时滑片恰好在R₂中点，电压表示数为14.4V，电流表A₂的示数为0.36A；若身高h₂=140cm的小明站在踏板上时，电压表示数为12V，电流表A₂的示数为0.6A。求：

F/N	0	100	200	300	400	500	600	700	…
R1/Ω	40	36	32	28	24	20	16	12	…

如图所示电路，电源电压恒为6V，电阻R₁的阻值为10Ω，开关S闭合后，通过电阻R₂的电流为0.2A。求：

如图所示电路，电源两端电压不变，R₁、R₂和R₃为三个定值电阻。R₁的阻值为10Ω。当开关S₁闭合、开关S接1时，电流表的示数为0.9A。当开关S₁闭合、开关S接2时，电流表的示数为0.6A，电阻R₁两端的电压为 U₁。当开关S₁断开、开关S接2时，电流表的示数为0.15A，电阻R₁两端的电压为U₁′。下列判断正确的是（   ）

如图所示，电灯L上标有“6V，3W”字样，定值电阻R₁为12Ω，R₂是电热丝，当S₁断开、S₂、S₃闭合时，灯L正常发光（假设灯的电阻不随温度变化），电流表示数为0.8A，求：

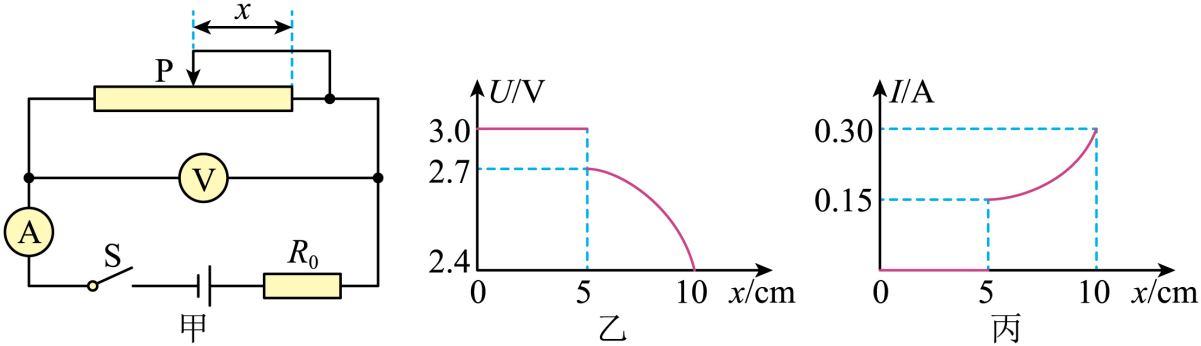

物理兴趣小组的同学，为了探究滑动变阻器的电流、电压关系，按照如图甲的电路进行实验。闭合开关S，让滑片P从最右端开始向左滑动，测量滑片到最右端的距离x，同时观察电压表、电流表的示数，记录数据并绘制电压表读数U与x的关系图象如图乙所示，电流表读数I与x的关系图象如图丙所示。根据题目信息，下列说法中正确的是（   ）

①由图乙可知，电源电压3.0V，滑动变阻器出现了断路故障，且断点位置x=5cm

②滑动变阻器滑片P每滑动1cm的阻值变化2Ω

③滑动变阻器电阻丝没有断路时的总电阻值是20Ω

④若电流表的量程为 ， 则此电路的最大功率可达4.5W

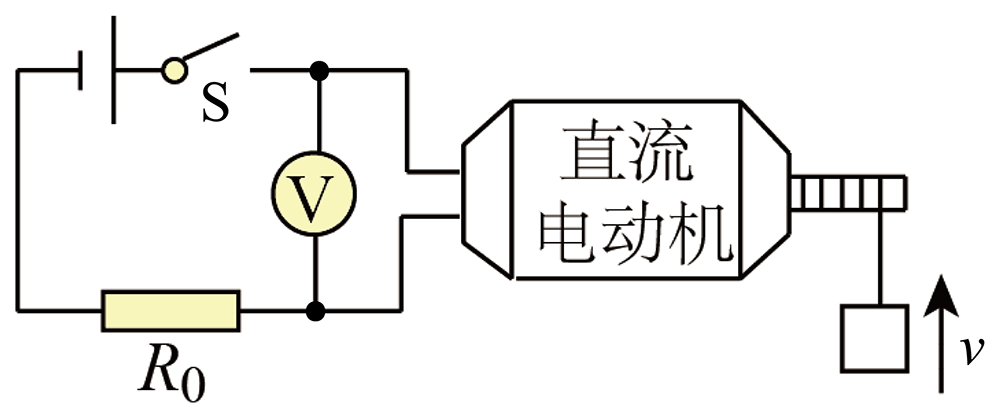

如图是一台电动机提升物体的示意图。电源电压保持12V不变，电路中电动机的线圈电阻为2Ω，R₀的阻值是10Ω，闭合开关S，当电动机匀速提升重物时，电压表示数为6V，则R₀两端电压为V，通过电动机的电流为A，电动机正常工作2s消耗的电能是J，线圈产热J。
