电阻的串联知识点题库

如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω。当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）

A . 电流表的示数减小 B . 电压表的示数减小 C . 电压表示数与电流表示数的比值变小 D . 电压表示数与电流表示数的比值不变

一个阻为1Ω的电阻与一个阻值为1000Ω的电阻串联，其总电阻为（）

A . 大于1000Ω B . 大于1Ω且小于1000Ω C . 小于1Ω D . 无法确定

如图甲所示的电路中，R₁为定值电阻，R₂为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为 V，R₂的最大阻值为 Ω。

在“研究串联电路中电阻的规律”实验中，连接电路时电键必须处于状态（选填“闭合”或“断开”），电流表必须在被测电路中（选填“串联”或“并联”）。现用一电阻R来等效替代串联电阻R1和R2时，在电源电压不变的条件下，电路中的电流与原来串联电路中的电流是的（选填“相同”或“不同”）。

如图甲所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图乙所示。根据图线的信息可知： (选填“甲”或“乙”)是电压表V₂示数变化的图线，电源电压为 V，电阻R₁的阻值为 Ω；当电流表的示数为0.2A时，滑动变阻器接入电路中的阻值为 Ω。

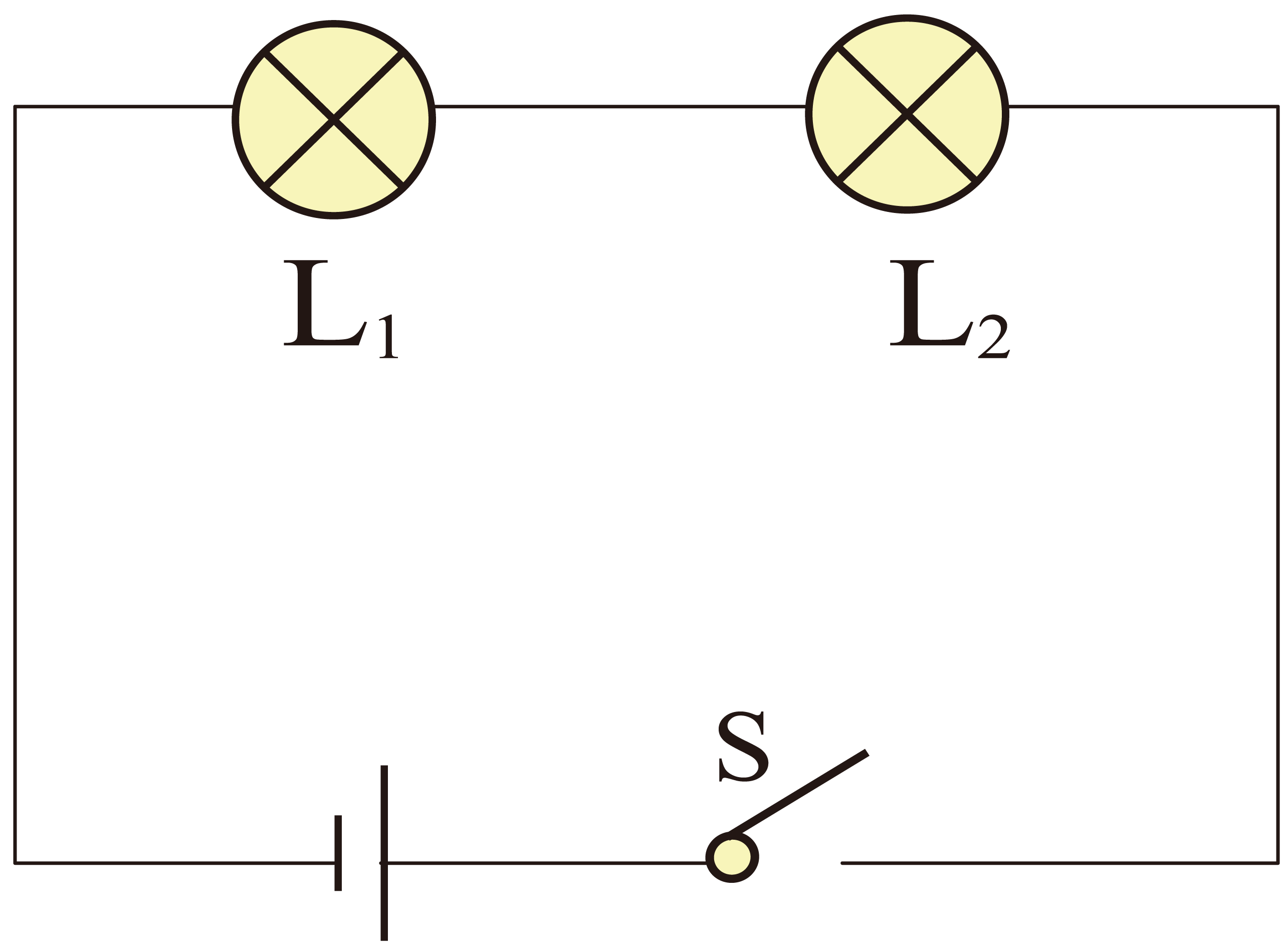

把两个标有“3.8V”字样的小灯泡串联起来，接在如图所示的电路中。闭合开关，两个小灯泡都发光。若把一根导线接在小灯泡L₂的两端，你所看到小灯泡的变化情况是：。

如图所示，小灯泡的电阻为10Ω，滑动变阻器R的阻值范围为“0～20Ω”，则小灯泡和滑动变阻器串联后电阻的最大值是Ω；闭合开关后，变阻滑片由b往a移动，小灯泡的亮度（选填“变亮”、“变暗”或“不变”）．

如图所示的电路，电源电压恒为6V，R₁=8Ω，闭合开关S后，电流表的示数为0.25A．求：

（1） R₂的阻值．
（2）电压表的示数．

如图所示电路，电阻R₁=R₂=4Ω，电源电压保持不变，当S₁、S₂都闭合时，电流表的示数为0.75A，此时电路是联电路，电路的总电阻是Ω；当S₁闭合、S₂断开时，电路的总电阻是Ω，电流表的示数是 A．

把几个导体串联起来，相当于增加了导体的，把3Ω和6Ω的电阻并联起来后的总电阻为Ω

在如图所示的电路中，电源电压恒定．L₁、L₂均标有“6V 6W”字样（设灯丝的电阻不变）．当S₁、S₂闭合时，灯L₁正常发光；则S₁闭合，S₂断开时，两盏灯的总功率是（）

A . 12W B . 6W C . 3W D . 2W

如图是某调光灯的电路图，灯泡L标有“24V 12W”的字样，闭合开关，当滑片P移至a端时，灯泡恰能正常发光，当滑片P移至b端时，灯泡的实际功率只有额定功率的 $\text{[math]}$ ，则灯泡正常发光时的电流是A，电路中滑动变阻器的电阻是Ω，电路消耗的最小功率为W（设电源电压和灯丝电阻恒定不变）．

如图是由“控制电路”和“工作电路”两部分组成的光控电路．“控制电路”由光敏电阻R、磁控开关L、定值电阻R₀、电源U₁等组成，当线圈中的电流大于或等于20mA时，磁控开关的磁性弹片相互吸合．“工作电路”由工作电源U₂（U₂=20V）、发热电阻R₁（R₁=5Ω）和R₂（R₂=15Ω）组成．问：

（1）当“控制电路”中的电流小于20mA时，“工作电路”中的R₁两端的电压是V，它消耗的功率是W．
（2）当“控制电路”中的电流等于30mA时，“工作电路”中R₁两端的电压是V．

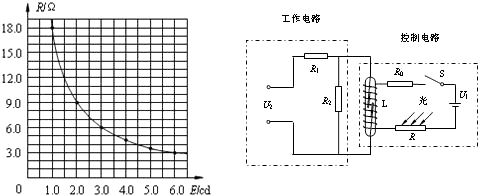

（3）已知光敏电阻R的阻值随照射在光敏电阻上的光强E（表示光照射的强弱的物理量，单位cd）之间的变化关系如图所示．如果照射在光敏电阻R上的光强，则光敏电阻R的阻值增大，磁控开关产生磁性将（均选填“变强”、“变弱”或“不变”）．
（4）如果“控制电路”中的线圈阻值R_L=1Ω、R₀=140Ω、U₁=3V，那么照射在光敏电阻上的光强在什么范围内时，磁控开关的磁性弹片相互吸合？

如图所示，电源电压恒为15V，定值电阻R的阻值为20Ω，闭合开关后，使变阻器的阻值减小5Ω，电流表示数变化了0.1A，则下列说法正确的是（）

A . 滑动变阻器的阻值由20Ω减小为15Ω B . 电压表示数减小了2V C . 定值电阻的电功率增大了0.2W D . 电路总功率增大了1.5W

有两个电阻，R₁＝20Ω，R₂＝60Ω．若将R₁、R₂串联起来它们的总电阻Ω 若将R₁、R₂并联起来，它们的等效电阻是Ω

如图所示，电源电压为 $\text{[math]}$ 保持不变， $\text{[math]}$ ， $\text{[math]}$ ，灯泡L标有“ $\text{[math]}$ ”字样，假定灯丝电阻不变。下列说法中正确的是（）

A . 灯泡L正常工作时的电阻为 $\text{[math]}$ B . 当只闭合开关 $\text{[math]}$ 时，电阻 $\text{[math]}$ 消耗的功率为 $\text{[math]}$ C . 如果开关 $\text{[math]}$ 、 $\text{[math]}$ 和 $\text{[math]}$ 同时闭合，灯泡L短路不工作 D . 此电路消耗的最大电功率与最小电功率之比为 $\text{[math]}$

阅读短文，回答问题：

观光电梯

电梯是一种用于多层建筑乘人或载物的运输工具。电梯的简易结构如图甲所示，电梯轿厢和配重分别挂在主电动机的两侧，在电梯半载时，轿厢总重和配重的重力基本相等。满载上升时，主电动机提供动力，驱动轿厢。如图乙所示，为某商业大厦安装的观光电梯，其相关参数如下表。为了安全，电梯设置了超载自动报警系统，其工作原理如图丙所示，控制电路的电源电压U为12V，压力传感器的电阻R与所受压力F的关系图像如图丁所示，电磁继电器阻值可忽略。当电流大于0.2A时，会启动警报系统，同时无论如何按压电梯控制器，门电动机均不工作。此外，电梯需经常保养，“运行频次比ω”是电梯养护的重要指标，ω一般用电梯每天平均待机时间与运行时间之比来表示。
