电流表的连接 知识点题库

使用电流表时，不允许将其直接接到电源两极上，是因为（    ）

如图所示，甲、乙、丙是电表。所有电器都能正常工作，则下列说法正确的是（      ）

在“用电流表测电流”的实验中，必须使电流从电流表的接线柱流入（ 选填“+”或“﹣”），所测电流不得超过它的．如图所示的情景，是为了验证原理，由图可知物体受到浮力的大小为牛．

阅读下面短文，回答文后问题．

电流的效应

为什么电流表能测电流的大小呢？原来，有电流通过时会产生特殊的现象，我们就把这些现象称做电流的效应．例如：有电流通过时，电路中导体会发热，我们称之为电流的热效应，电熨斗、电钣锅都是利用了电流的热效应；有电流通过时，会使酸、碱、盐溶液中发生化学反应，我们称之为电流的化学效应；有电流通过时，导体的周围会产生与磁体相似的作用，我们称之为电流的磁效应．我们可以通过观察是否产生电流的效应来判断导体中是否有电流通过．由于电流越大，电流产生的效应也越大，我们还可以通过比较产生的电流效应的大小来比较电流的大小．电流表就是利用电流的磁效应做成的．在电流表中有一只马蹄形的磁铁，磁铁的附近安放了一只线圈，当有电流通过线圈时，线圈的周围产生了和磁铁相似的作用，线圈就能与磁铁产生力的作用而使线圈转动，带动指针偏转．线圈中的电流越大，线圈受到的力就越大，线圈就转动得越厉害，电流表指针偏转的角度就越大．所以，把电流表接入电路中，电流表指针偏转角度越大表示电流表中通过的电流越大．

在如图所示电路中，用电流表测小灯泡的电流，估计电流大约是0.8A，那么A、B线头应分别接电流表的（   ）

如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过（选填“电源”、“L₁”或“L₂”）的电流，b电流表的读数应为A．灯泡L₂中的电流为A．

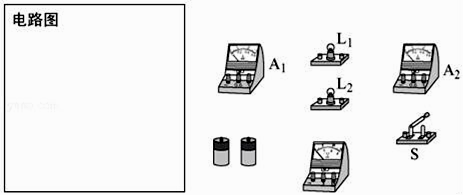

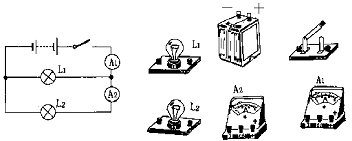

根据图所给出的实验器材，按要求在方框内画出相应的电路图，并连接实图．要求：灯L₁和L₂并联，开关S控制整个电路；用电流表A₁测干路电流，电流表A₂测通过灯L₂的电流：用电压表V测L₂两端的电压．

如图所示的电路中，电流表测量的是（   ）

在如图所示的电路中，①②③是三个电表；闭合开关s 后,灯L₁与L₂串联，则电路中是电流表，是电压表；若灯L₁与L₂并联，则电路中是电压表。



如图，L₁、L₂是灯泡，闭合开关后，两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，则是电压表的是，是电流表的是，b表测量的是。

请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。

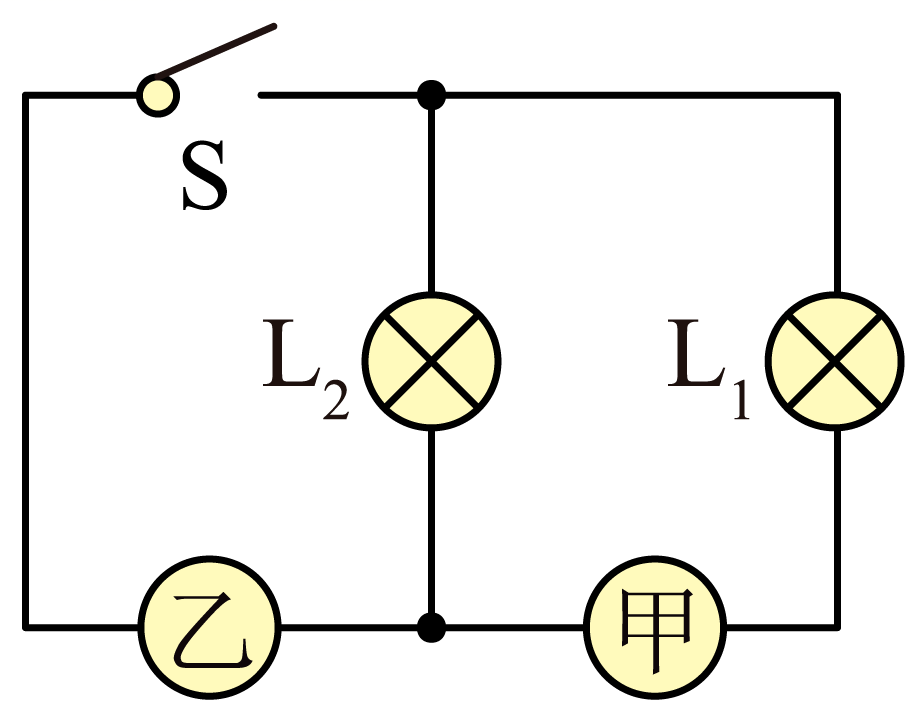

如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则（   ）

如图所示，已知两只灯泡L₁和L₂是并联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 （   ）



如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L₁与L₂串联，以下做法正确的是(   )

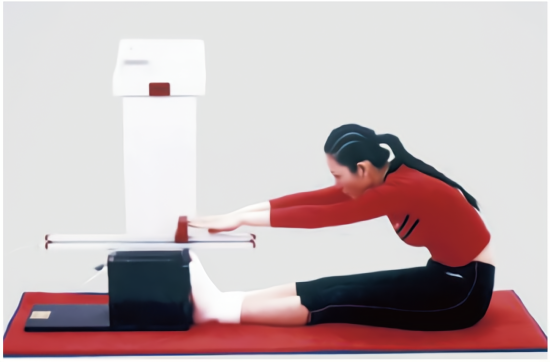

“坐位体前屈测试仪”（如图所示）可以测试身体柔韧性，测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。某物理兴趣小组设计了四种电路，闭合开关后，符合滑片向右滑动时，电表示数增大的是（   ）

如图所示，若在闭合开关S后，两只灯泡都能发光，则在图中甲、乙两处连入的元件可能是（   ）

请在〇中填上字母A或V，让它们变成电流表或电压表，使电路正常工作。

如图所示电路，甲、乙是两只电表，闭合开关S后，两灯泡串联且正常发光，则图中甲是表，乙是表。
