电流表的连接 知识点题库

如右图所示，粗心的小强把电流表当作电压表接在了L₁的两端。此时如果闭合开关，一定会发生        （   ）

如图所示电路，电源两端电压保持不变，图中①、②、③是电流表或电压表。当开关S闭合后，两灯均发光，三个表均有示数。下列说法正确的是 （）

如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（）

如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。

电流表的使用规则是：（1）电流表要 在电路中；（2）正负接线柱的接法要正确，使电流从 接线柱流进电流表；（3）被测电流不超过电流表的 ；（4）绝对不允许把电流直接连到上。

如图是测灯泡L₁的电流，则以下四个电路图正确的是（   ）

根据图中的电流方向，分别在方框中填入电流表或电池使两灯都发光．

如右图所示的电路, 闭合开关, 小灯泡正常发光。若将小灯泡和电流表的位置互换，则闭合开关后的现象是（    ）

在用电流表测电流的实验中：

根据电路图，用笔画线代替导线连接实物电路。

在图中，将电源、电流表、电压表三个元件符号填入电路空缺处。要求开关S闭合后：电流方向如图所示；电压表测小灯泡L 两端电压。

如图所示的仪表是测量的仪表，它应该（选填“串联”或“并联”）在电路中使用，它的分度值是．

在如下图所示的四个电路中，所有电路元件都是合格完好且规格参数都是合适的，开关均闭合后灯泡都能发光（有电流通过）且电流表、电压表都有示数的是（   ）

在图所示电路的○中填入电表符号，使之成为正确的电路图。

如图，电流表能直接测量通过灯泡L₂的电流的电路是（   ）

小明同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，继续进行实验。

在如图在“〇”内填入电流表A与电压表V的符号，使闭合开关后两灯均能发光。

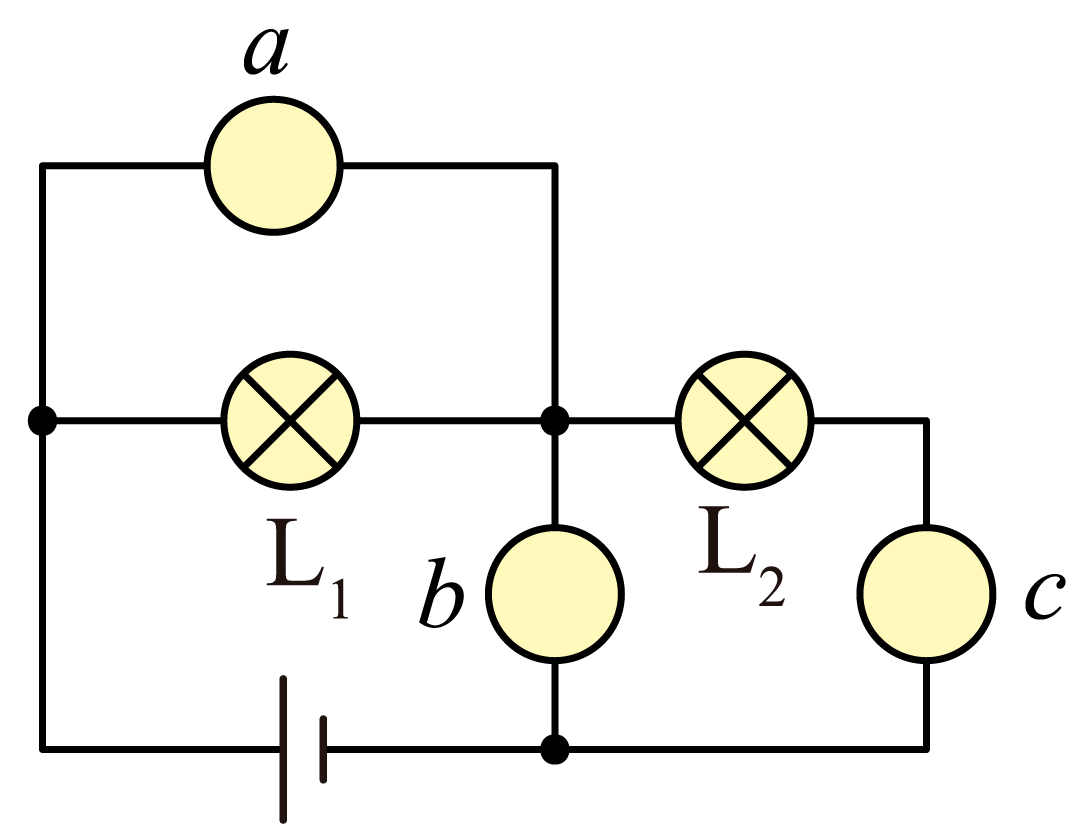

在图中的圆圈均为电流表或者电压表，当开关S闭合后，两灯均能发光，各表均有示数，下列说法正确的是（   ）

如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L₁与L₂串联，以下做法正确的是(   )

在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求电键S闭合后，向右移动滑动变阻器的滑片P，电流表示数变小，电压表的示数变大。
