电流表的连接 知识点题库

在图中，要求用电流表测量灯泡L₂中的电流（0.3A），电压表测量灯泡L₁的电压，L₁、L₂并联，变阻器调节L₁的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．

如图所示，根据电路图中所标出的电流方向，在图中的AB和CD间分别填上一个电池或一只电流表的符号．要求：①使电路中实际的电流方向和图中所标出的方向一致；②符合电流表的使用要求．

如图所示的电路a、b都是电流表，由图可知（   ）

如图是体重测量仪的工作原理图，当测量者站在体重测量台上时，滑片 P 会滑动到金属片 BC上的某一位置，体重显示表就能显示出测量者的体重．下列关于这种体重测量仪分析正确的是（ ）

如图所示，灯L₁和L₂是两只相同的灯泡，a、b是电流表或电压表 . 闭合开关S后，两灯都能发光，则下列判断正确的是（    ）

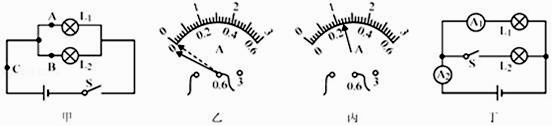

小明在探究并联电路电流规律的实验中，如图甲是实验的电路图．

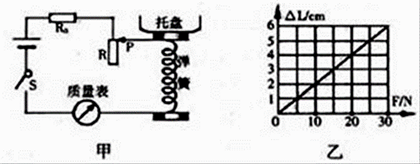

如图甲所示是某电子秤原理图。托盘与弹簧相连，滑片P固定在弹簧上并能随弹簧的伸缩上下滑动，R是一根长为10cm的均匀电阻丝。空盘时，滑片P位于R的最上端，称量最大值时，滑片P位于R的最下端，R最大阻值为40Ω，电源电压恒为3V．图乙是托盘所受压力F与弹簧形变量△L的变化关系图象。请完成以下问题：

关于如图所示电路，叙述正确的是（   ）

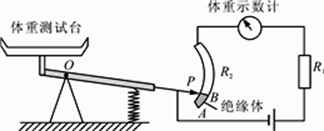

如图为一种测量体重的装置，其中体重示数计是由表改装成的，当没有测体重时，绝缘体使电路(填“切断”或“接通”)，电路中R₁的作用是．

如图所示的四幅电路中，电流表能够测灯L₁电流的是（    ）

请在如图中的圆圈内填上电压表或电流表的符号，使两个电阻组成并联电路。

小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（   ）



在图中的圆圈内是电流表或电压表，开关S闭合后，两灯均能发光，各表均有示数。下列说法不正确的是（   ）

如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。

如图所示，粗心的小强把电流表直接接在了灯L₁的两端。此时如果闭合开关，一定会发生(    )

如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（   ）

如图所示的电路，当开关S₁、S₂闭合时，灯泡L₁、L₂同时发光，此时电流表示数为A₂ ， 测量通过灯泡的电流。L₁发光一段时间后突然熄灭，L₂仍然发光，此时电流表A₁示数与L₁熄灭前相比（选填“变大”、“变小”或“不变”）。

如图所示的电路中，可以正确测出灯L₁电流大小的电路是(    )

在图中的〇里填上适当的电表符号，使之成为正确的电路图。

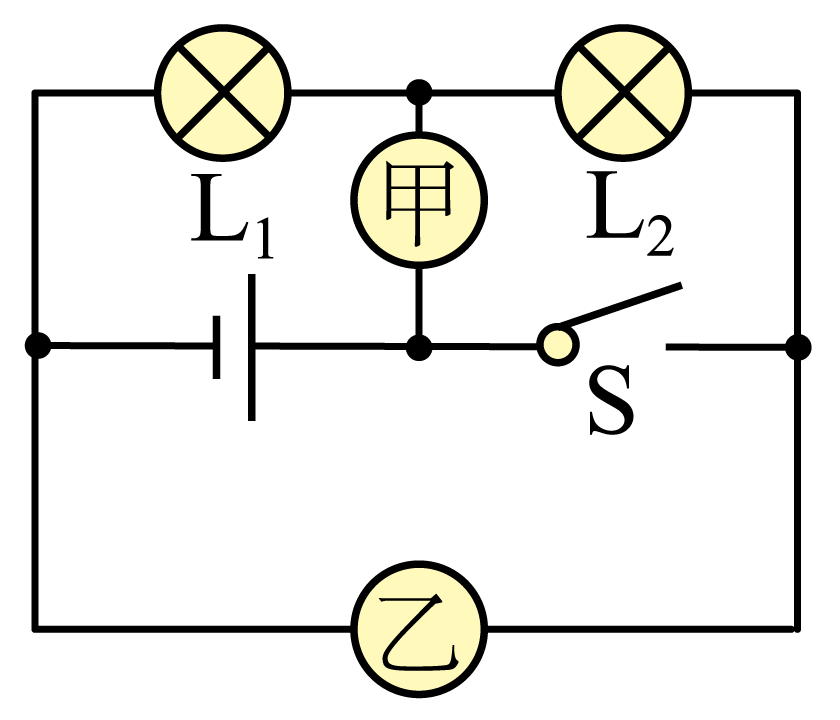

如图所示，电路中小灯泡L₁、L₂分别标有“8V 6W”和“6V 6W”的字样，灯泡阻值不变，当开关S闭合后，两灯均能发光。电表甲为表；若在保证电路安全的前提下，只有一个小灯泡正常发光，则电路中允许通过的最大电流为A。
