电流表的连接 知识点题库

如图所示，当开关S闭合后，要使电阻R₁、R₂并联，请在圆圈内填入适合的电表．

指出下列电路中电流表的接法是否正确，如不正确，请说明错误的原因（把答案写在横线上）

实验小组用如图1所示的电路来探究并联电路中电流的关系.

如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过（选填“电源”、“L₁”或“L₂”）的电流，b电流表的读数应为A.

如图所示，电源电压为6V，灯泡L₁和L₂均标有“6V 6W”的字样。当开关S闭合时，若灯泡上L₁和L₂均正常发光，则电路图中○里的电表分别是（　　）

在用电流表测电流的实验中：

按要求作图（保留作图痕迹）：

如图所示电路，要使灯L₁、L₂串联，表1应是表，表2应是表，表3应是表。

小强在用伏安法测量某定值电阻的阻值时，应将电流表电路中（选填“串联”或“并联”）， 开关闭合前应将变阻器滑片放在；若闭合开关时发现电流表指针向左偏转，则说明连接时。

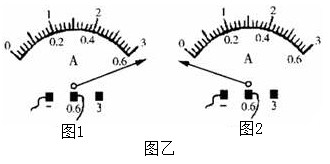

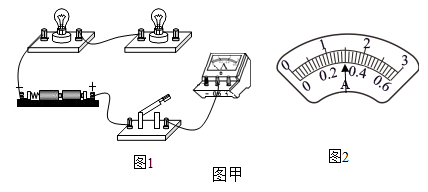

如图甲所示，在图1中补画一根导线，使开关闭合后电流表可测量电路中的电流（）；该电路接通后，电流表的指针偏转如图2所示，电流表的示数为A；如图乙所示，在用电流表测量电流时，把电流表串联接入电路后闭合开关，若出现乙图1所示现象，则是电流表选择不当；若出现乙图2所示现象，原因是连接时正负接线柱。

如图所示的电路，当开关S闭合后，若电阻R₁、R₂并联且能正常工作，则甲表是表（填“电流”或“电压”）乙表测的是（填“电流”或“电压”） 。

在图电路中的圆圈内填上适当的电表符号，使R₁、R₂并联连接。

如图所示，用电流表测量通过灯L₂的电流，其中电路正确的是（   ）

如图所示，电流表和电压表接法正确的是(    )

一节新干电池的电压为伏，日常生活中，人们常用几节干电池（选填“串联”或“并联”）后为一些如手电筒、小型收音机等小的用电器供电。在实验室中，测量电流的仪器是。

在图中的○里填上适当的电表符号，闭合开关S使L₁和L₂两灯都能同时发光。

如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻 R₁、R₂并联，甲表是，乙表是。

小王在用电流表测量时出现了如图1所示的现象，这是由于造成的；而他在用电压表测量时，示数如图2所示，此时被测电压为。

小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，继续进行实验。再次调整后电流表指针如图丙所示，则电流表读数为A.

小明在分析复杂电路中用电器的连接关系时，他对电路中的电流表和电压表（如图所示）进行简化处理。一般情况下，可把电压表当成，把电流表当成（以上两空都选填“导线”或“大电阻”）。
